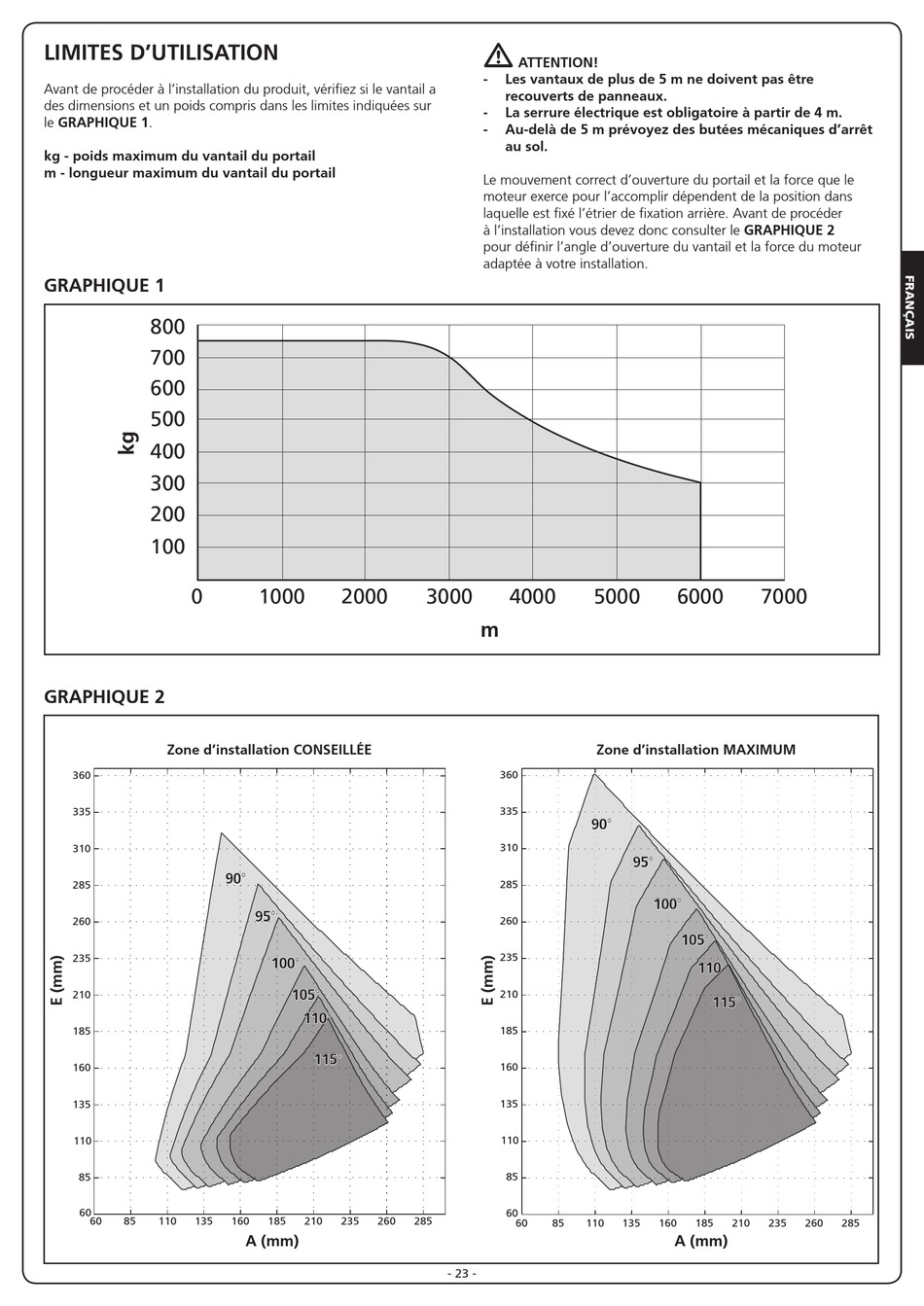

LIMITES D'UTILISATION

Avant de procéder à l'installation du produit, vérifiez si le vantail a
des dimensions et un poids compris dans les limites indiquées sur
le GRAPHIQUE 1.
kg - poids maximum du vantail du portail
m - longueur maximum du vantail du portail
GRAPHIQUE 1
800
700
600
500
400
300
200
100
0
GRAPHIQUE 2
Zone d'installation CONSEILLÉE
360
335
310
285
260
235
210
185
160
135
110
85
60
60 85 110 135
1000 2000
90°
95°
100°
105°
110°
115°
160 185 210 235 260
A (mm)
m
ATTENTION!
- Les vantaux de plus de 5 m ne doivent pas être
recouverts de panneaux.
- La serrure électrique est obligatoire à partir de 4 m.
- Au-delà de 5 m prévoyez des butées mécaniques d'arrêt
au sol.
Le mouvement correct d'ouverture du portail et la force que le
moteur exerce pour l'accomplir dépendent de la position dans
laquelle est fixé l'étrier de fixation arrière. Avant de procéder
à l'installation vous devez donc consulter le GRAPHIQUE 2
pour définir l'angle d'ouverture du vantail et la force du moteur
adaptée à votre installation.
3000 4000
m
360
335
310
285
260
235
210
185
160
135
110
85
60
285
60 85 110
