Inhaltszusammenfassung für Allnet ALL0276VPN

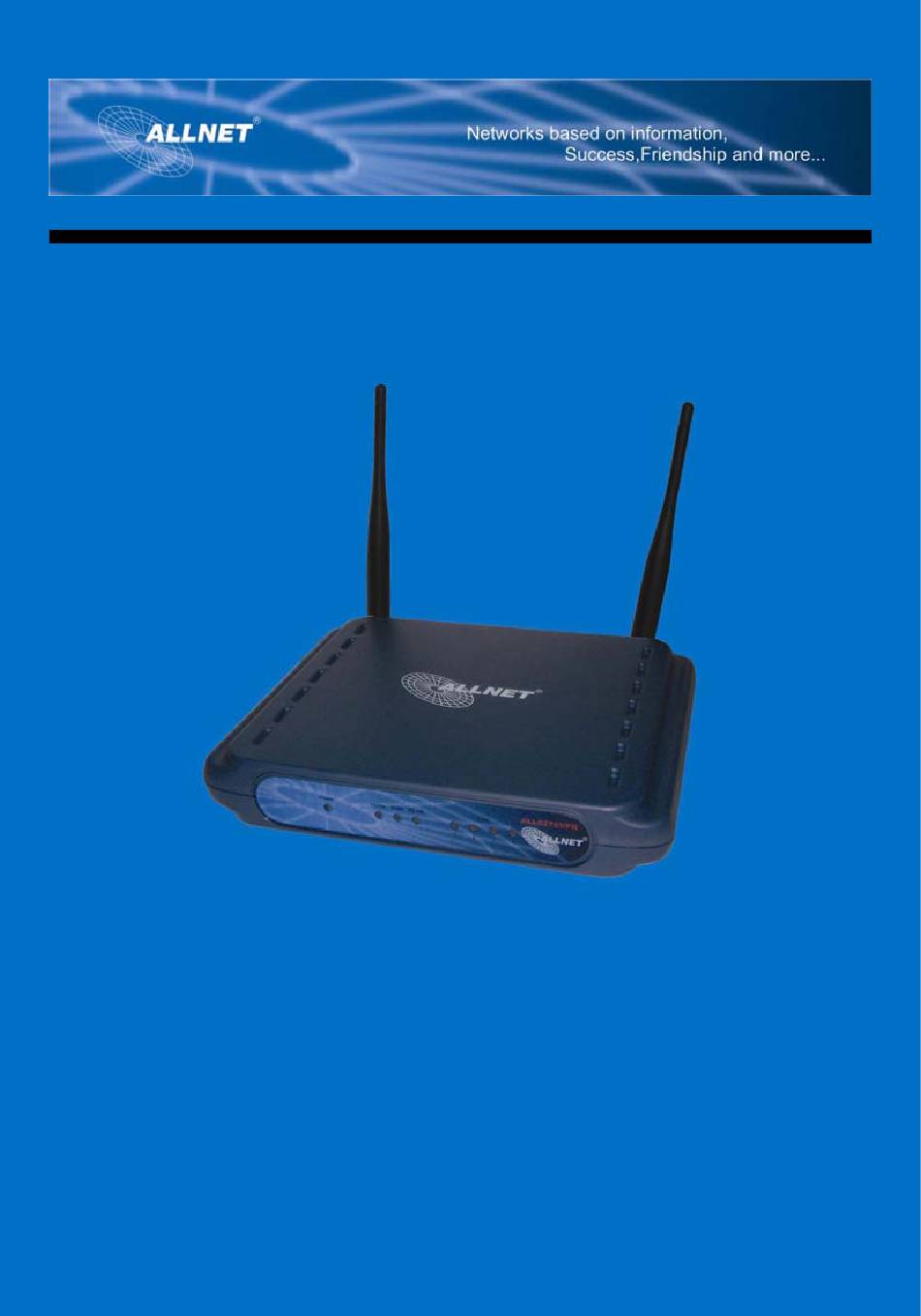

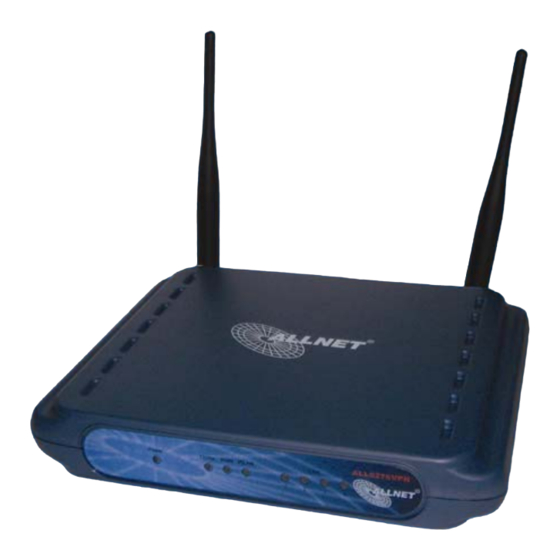

- Seite 1 ALL0276VPN / Wireless 802.11g VPN Router...
- Seite 2 A. Anschluß des ALL0276VPN Routers Step 1: Bevor Sie beginnen, stellen Sie bitte sicher, dass Sie alle notwendigen Informationen über Ihren Internet-Account von Ihrem Internet-Provider erhalten und zur Hand haben. Falls nicht, fordern Sie diese Informationen bitte an. Ohne die Zugangsinformationen können Sie den Router nicht vollständig einrichten und das Internet nicht nutzen.
- Seite 3 Step 5: Verbinden Sie mit einem weiteren Ethernet-Kabel Ihr DSL-Modem oder Kabelmodem mit dem Internet Port an der Rückseite des Routers (Abbildung A-5 ). Nur dieser Port ist für den Modem-Anschluss geeignet. Abbildung A-5 Step 6: Schalten sie das TV-Kabelmodem oder das DSL-Modem ein. Step 7: Verbinden Sie den Spannungsversorgungsstecker des mitgelieferten Steckernetzteiles mit der entsprechenden Buchse des Routers (Abbildung A-7).
- Seite 4 Step 8: Schalten Sie nun Router und PCs ein. Step 9: Die LEDs “Power und Internet” werden nun grün leuchten. Die “Power” LED wird während des Selbsttests für ein paar Sekunden blinken. Danach wird sie ständig grün leuchten. Die Installation der Hardware des Routers ist nun beendet. Es geht weiter beim Buchstaben B.
- Seite 5 B. Einrichtung der PCs Wenn Sie bei Ihren PCs das Default-UIser-Interface verwenden (Windows 98, Millennium, oder XP), konsultieren Sie bitte das Handbuch / User Manual. Beispielhaft werden hier die Einstellungen für Windows 2000 bzw. XP mit dem klassischem User-Interface gezeigt. ** Achtung: Ihr PC muss so konfiguriert sein, dass sie eine IP Adresse automatisch vom Router...
- Seite 6 Abbildung B-2 Step 3: Prüfen Sie, dass die Checkbox neben Internet Protokoll (TCP/IP) mit einem Häkchen versehen ist. Markieren Sie Internet Protokoll (TCP/IP) und klicken Sie den Button Eigenschaften / Properties. Abbildung B-3 Step 4: Wählen Sie IP Adresse automatisch beziehen. Die Eingaben mit OK bestätigen.
-
Seite 7: Konfiguration Des Routers
Abbildung B-4 Es geht weiter beim Buchstaben C. C. Konfiguration des Routers Diese Anweisungen helfen ihnen, den Router zu konfigurieren. Sie müssen diese Arbeit nur ein Mal erledigen. Step 1: Öffnen Sie Ihren Web-Browser. Geben Sie in die Adresszeile ein: http://192.168.1.1 Abbildung C-1 Step 2:... - Seite 8 Step 3: Eine Konfigurationsmaske wie in Abbildung C-3 gezeigt, wird erscheinen. Falls von Ihrem ISP verlangt (typisch für TV-Kabel ISPs), vervollständigen Sie die Felder Host Name und Domain Name, sowie MTU und MTU Size. Ansonsten lassen Sie die Felder leer. Abbildung C-3 Step 4: Es werden 4 Verbindungstypen angeboten.
- Seite 9 C-4-1 Static IP: Falls Ihr ISP Ihnen eine feste / statische IP Adresse zugewiesen hat, wählen Sie „Static IP“ aus dem Drop-Down Menu. Vervollständigen Sie die Felder IP Address, Subnet Mask, Gateway und DNS. Sie müssen mindestens 1 DNS Adresse angeben. ( C-4-2) C-4-2 PPPoE: Falls Ihr Provider das Protokoll PPPoE verwendet, wählen Sie PPPoE im Drop-Down Menu.
- Seite 10 C-4-3 PPTP: Falls Ihr ISP PPTP verwendet, wählen Sie PPTP im Drop-Down Menu aus. Geben Sie IP Adresse, Subnet Mask, Gateway, User Name und Passwort ein. (C-4-4) C-4-4 Step 5: Nach Beendigung der Eingaben klicken Sie das Feld Save Settings, um Ihre Eingaben in den Router zu übernehmen.
- Seite 11 Step 6: Zur Konfiguration des Wireless Networks wählen Sie “Wireless” aus wie in der Abbildung C-6-1 gezeigt. C-6-1 Step 7: Wählen Sie als erstes die Betriebsart: Mixed: Falls Sie in Ihrem WLAN gemischt 802.11b- und 802.11g-Geräte betreiben, wählen Sie die Betriebsart Mixed. G-Only: Falls Sie ausschließlich 802.11-g Geräte verwenden, wählen Sie G-Only.
- Seite 12 Zur Übernahme der Änderungen in den Router klicken Sie auf Save Settings. Step 12: **NOTE: Weitere Konfigurations- Schalten Sie Ihren PC aus und möglichkeiten finden Sie im User wieder ein. Manual auf der CD. Step 13: Ihr ALL0276VPN Router ist nun betriebsbereit. 403-200-0418...
