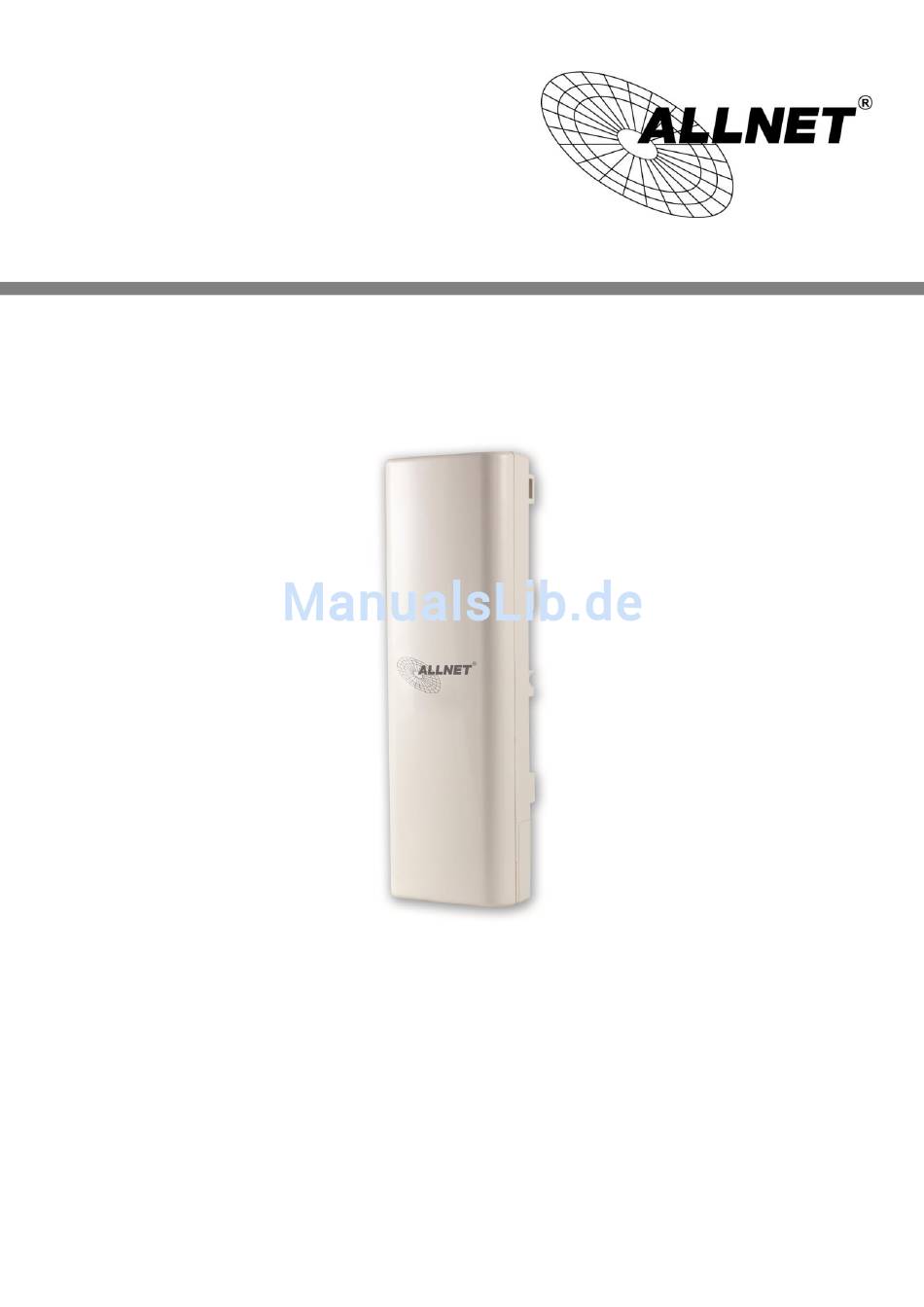

- Seite 1 ALL-WAP0558N Wireless N 300Mbit AP-IP55 802.11a/n Kurzanleitung...
- Seite 2 ALL-WAP0558N Kurzanleitung IP Adresse Konfiguration Die Standard IP Adresse des Gerätes ist 192.168.1.1. Um sich in das Gerät einzuloggen, müssen Sie zunächst die TCP/IP-Einstellungen Ihres PC/Notebook konfigurieren. In der Systemsteuerung, doppelklicken Sie auf Netzwerkverbindungen, und doppelklicken Sie dann auf die Verbindung der Netzwerk Karte (NIC).
- Seite 3 ALL-WAP0558N Kurzanleitung Bitte beachten Sie dass lediglich die Auswahl des Operation Mode sofort übernommen wird. Alle anderen Konfigurationen werden temporär unter SAVE/RELOAD abgelegt. Diese werden erst endgültig übernommen wenn Sie unter SAVE/RELOAD die Taste SAVE&APPLY betätigen. Ansonsten gehen alle Konfigurationen bei einem Neustart verloren! Please use only the power supply unit that is delivered with the device.
-
Seite 4: Hilfestellung Für Wds-Bridge-Konfiguration
ALL-WAP0558N Kurzanleitung Hilfestellung für WDS-Bridge-Konfiguration Schritt 1: Rufen Sie die Weboberfläche unter 192.168.1.1 mit den Zugangsdaten admin/admin auf. Wählen Sie unter SYSTEM -> OPERATION MODE den Modus WDS -> BRIDGE aus und bestätigen Sie mit SAVE&APPLY... - Seite 5 ALL-WAP0558N Kurzanleitung Schritt 2: Für eine WDS-Verbindung benötigen Sie die MAC-Adresse der Gegenseite. Die MAC-Adresse können Sie entweder auf der Rückseite des Gerätes ablesen oder unter STATUS- > MAIN abrufen. Schritt 3: Tragen Sie nun die MAC-Adresse unter WIRELESS -> WDS LINK SETTINGS ein.
- Seite 6 ALL-WAP0558N Kurzanleitung Schritt 4: Unter SYSTEM -> IP SETTINGS können Sie die IP – Adresse entsprechend konfigurieren. Schritt 5: Zusätzlich sollten Sie unter WIRELESS -> NETWORK die Kanaleinstellung vornehmen. Beide WDS-Bridges müssen auf den gleichen Kanal senden!
- Seite 7 ALL-WAP0558N Kurzanleitung Schritt 6: Unter SAVE/RELOAD werden die Konfigurationen gesammelt. Die Konfiguration muss nun auf das Gerät überspielt werden. Gehen dazu auf SAVE/RELOAD und bestätigen Sie mit SAVE&APPLY. ACHTUNG: Wenn Sie das Gerät neustarten ohne SAVE/APPLY zu betätigen gehen alle Änderungen verloren!
- Seite 8 ALL-WAP0558N Kurzanleitung Schritt 7: Konfigurieren Sie nun das zweite Gerät mit der gleichen Vorgangsweise. Nachdem beide Geräte konfiguriert sind und die MAC-Adressen korrekt eingegeben wurden können Sie unter STATUS -> WDS LINK LIST kontrollieren ob Ihre Bride-Verbindung aktiv ist. Die Konfiguration ist damit abgeschlossen!
