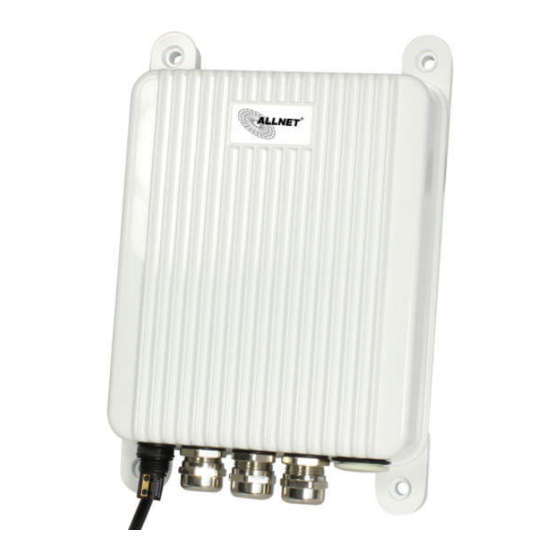

ALL-SGO8103P
Outdoor Unmanaged Switch
Mit 3 PoE Ports und 1 SFP-Slot
BENUTZERHANDBUCH
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Allnet ALL-SGO8103P

Inhaltszusammenfassung für Allnet ALL-SGO8103P

  • Seite 1 ALL-SGO8103P Outdoor Unmanaged Switch Mit 3 PoE Ports und 1 SFP-Slot BENUTZERHANDBUCH...

  • Seite 2: Hardwarebeschreibung

    Einleitung Der ALLNET Switch ALL-SGO8103P ist ein 3 + 1 Port Outdoor PoE Switch. Es kann Strom- und Datenkonnektivität für vier betriebene Geräte bereitstellen und diese über den SFP-Anschluss mit dem Netzwerk verbinden. Der ALL-SGO8103P unterstützt Datenraten von 10/100/1000Mbps und wird über einen Weitbereichs-AC-Eingang (100-240VAC) mit Strom versorgt.

  • Seite 3: Mechanische Ansicht

    Mechanische Ansicht Installation Hinweis Vor der Montage des ALL-SGO8103P an einem festen Ort: Um eine wetterfeste Verbindung zu gewährleisten und um die Norm IEC60529 IP67 zu erfüllen, muss der ALL-SGO8103P AC-Netzstecker an eine wetterfeste AC-Stromversorgung angeschlossen werden. Es gibt keinen "On-Off"-Schalter; schließen Sie den ALL-SGO8103P einfach an eine Wechselstrom-Hauptstromquelle an.

  • Seite 4: Installationsmöglichkeiten

    Installationsmöglichkeiten Wand-Installation Das ALL-SGO8103P-Gerät kann mit Hilfe der Befestigungslöcher an einer Wand (alle Arten von ebenen Flächen: Holz, Ziegel, Beton usw.) montiert werden. Befestigen Sie den ALL-SGO8103P mit vier Schrauben. Mast-Installation Mit Hilfe des optionalen Montagesatzes kann das Gerät an einem Mast befestigt werden.

  • Seite 5: Anschließen Von Netzwerkkabeln

    Halterungen, um das Produkt an einer geeigneten Stange zu befestigen. (4) Skizze zur fertigen Montage an einer Stange. Anschließen von Netzwerkkabeln Hinweis Der ALL-SGO8103P wird nicht mit Ethernet-Kabel und RJ45-Stecker geliefert. Schritt 1 Lösen Sie die Metalschutzkappe des ALL-SGO8103P durch Drehen gegen den Uhrzeigersinn.
  • Seite 6 Schritt 5 Drehen Sie die Metalschutzkappe im Uhrzeigersinn in den ALL-SGO8103P. Verwenden Sie ein Drehmoment von 7,5 Nm. Hinweis Um die Installation zu erleichtern, starten Sie mit Port Nummer 1 (PoE 1) und beenden den Aufbau mit dem SFP-Slot.
  • Seite 7 2. Seien Sie beim Anschluss der Wechselstromversorgung besonders vorsichtig, so dass "N", "L" und "Masse" mit der richtigen Polarität verbunden sind. 3. Stellen Sie sicher, dass sich die AC-Leistung innerhalb des zulässigen Bereichs befindet. © ALLNET GmbH Computersysteme 2019 – All rights reserved Errors and changes reserved...
  • Seite 8 Verwenden Sie das Gerät nicht in Feuchträumen und  keinesfalls in explosionsgefährdeten Bereichen. Verwenden Sie zur Reinigung keine lösungsmittelhaltigen  Putzmittel, sondern lediglich ein weiches, trockenes Antistatik Tuch. © ALLNET GmbH Computersysteme 2019 – All rights reserved Errors and changes reserved...
  • Seite 9 Eine Reparatur darf nur durch geschultes, autorisiertes  Personal durchgeführt werden. Bei nicht bestimmungsgemäßem Gebrauch ist eine Haftung  durch ALLNET ® ausgeschlossen. © ALLNET GmbH Computersysteme 2019 – All rights reserved Errors and changes reserved...
