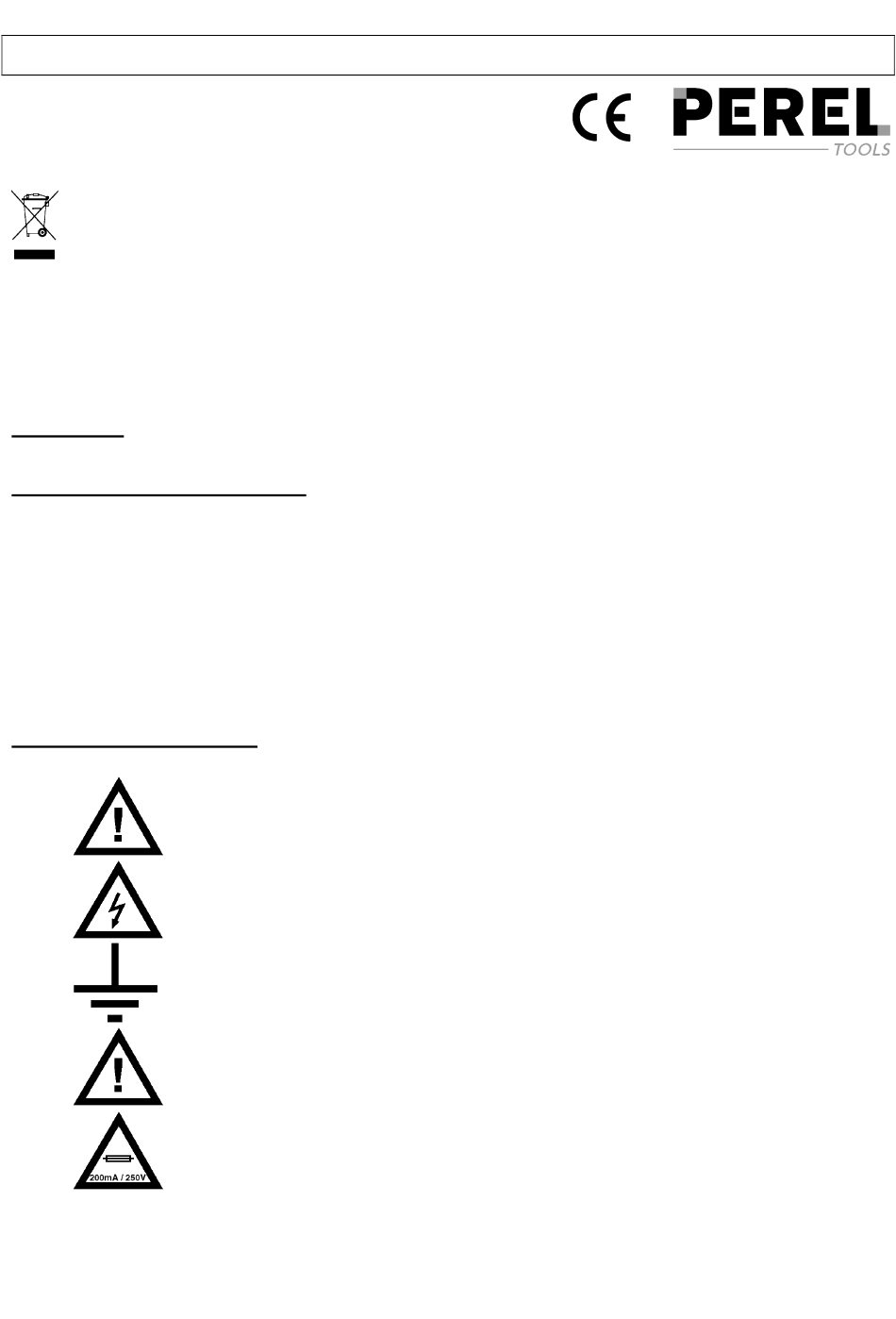

To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the device after its
lifecycle could harm the environment.
Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a
specialised company for recycling.
This device should be returned to your distributor or to a local recycling service.
Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
1. SAFETY
1.1. SAFETY INFORMATION
This multimeter has been designed in accordance with IEC-1010. This norm pertains to electronic
measuring instruments that emit pollution 2 and belong to an overvoltage category (CAT II).
Follow all safety and operating instructions to ensure that the meter is used safely and is kept in
good running order.
Full compliance with safety standards can only be guaranteed when the buyer uses the test leads
supplied with this packaging. If necessary, they should be replaced with identical leads.
1.2. SAFETY SYMBOLS
Important safety information, refer to the user manual.
Dangerous voltage is possible.
Earthing.
Double insulation (class II-protection)
Replace a blown fuse with a fuse of the same ratings as specified in this manual.
EVM850
EVM850 – DIGITAL MULTIMETER
1
PEREL
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Perel Tools EVM850

Inhaltszusammenfassung für Perel Tools EVM850

  • Seite 33: Sicherheitshinweise

    EVM850 – DIGITALMULTIMETER An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling...

  • Seite 34: Wartung

    • Führen Sie nie Widerstandsmessungen auf spannungsführende Schaltungen durch. 4. VORSTELLUNG Das EVM850 ist ein batteriegesteuertes 3 ½stelliges Digital-Handmultimeter. Mit diesem Gerät können Sie Widerstand, Gleich-, Wechselspannung und Gleichstrom messen. Dieses Multimeter ermöglicht nicht nur Durchgangsprüfungen, sondern auch Dioden- und Transistortests. Die Hintergrundbeleuchtung ist optional.
  • Seite 35 4.1. FRONTPLATTE EVM850 PEREL...

  • Seite 36: Beschreibung Der Bedienungselemente

    Überlaufanzeige Nur Ziffer "1" auf dem Display Polaritätsanzeige "-" auf dem Display (negative Polarität) Arbeitstemperatur 0 bis 40°C Lagertemperatur -10°C bis 50°C Lo-Bat-Anzeige " " erscheint auf dem Display Abmessungen 138 x 69 x 31mm Gewicht ungefähr 170g EVM850 PEREL...

  • Seite 37: Diodentest & Durchgangsprüfung

    Frequenzbereich : 40Hz bis 400Hz. Respons : durchschnittlich, Kalibrierung in rms der Sinuswelle. 5.4. DIODENTEST & DURCHGANGSPRÜFUNG Bereich Umschreibung Wenn es Durchgang gibt (<60Ω), ertönt ein akustisches Warnsignal Auf dem Display erscheint der fortlaufende Spannungsabfall der Diode Überlastungsschutz : 250Vdc oder rms ac EVM850 PEREL...

  • Seite 38: Gleichstromsmessung

    2. Stellen Sie den Drehschalter auf den gewünschten Messbereich (DCA). 3. Verbinden Sie die Messleitungen IN SERIE mit der Schaltung, von der Sie die Belastung messen wollen. 4. Jetzt können Sie den Stromwert und die Polarität der roten Messleitung auf dem LCD-Display ablesen. EVM850 PEREL...

  • Seite 39: Wechselspannungsmessung

    Emitter, die Basis und den Kollektor. Stecken Sie die Leitungen in die entsprechenden Öffnungen des Transistorsockels auf der Frontplatte. 3. Lesen Sie die annähernden hFE-Werte auf dem Display ab. Testverhältnisse : Basisstrom von 10µ A und eine Kollektor-Spannung (Vce) von 3V. EVM850 PEREL...

  • Seite 40: Hörbare Durchgangsprüfung

    Vergewissern Sie Sich, dass alle Messleitungen spannungslos sind. Nehmen Sie das Multimeter erst wieder in Betrieb, wenn das Gehäuse sicher geschlossen und verschraubt ist. So vermeiden Sie die Gefahr elektrischer Schläge. 9. ZUBEHÖR • Bedienungsanleitung • Set Messleitungen • Geschenkpackung • 9V-Batterie • Holster Alle Änderungen vorbehalten. EVM850 PEREL...
