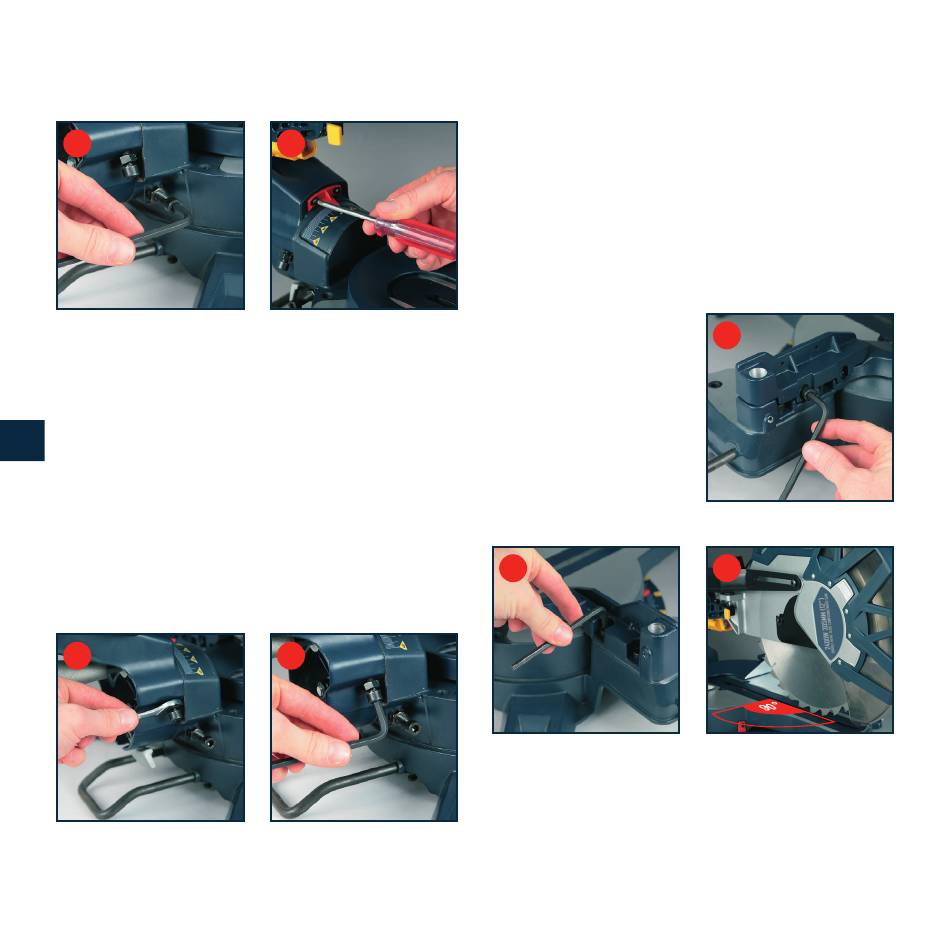

12. Ajuste el tornillo de ajuste del biselado a 0º (35) con la
llave hexagonal de 6 mm para hacer que la hoja de la
sierra esté alineada con la escuadra (fig. Y).
Y
13. Afloje los 2 tornillos de cabeza Philips que sostienen el
indicador de la escala de bisel (17) y ajuste la posición=
del indicador de forma que indique de forma precisa
cero en la escala (fig. Z). Vuelva a apretar el tornillo.
14. Vuelva a apretar la palanca de bloqueo del biselado
(16) y la contratuerca que fija el tornillo de ajuste del
E
biselado a 0º (35).
Nota. El procedimiento anterior también puede utilizarse
para comprobar el ángulo de la hoja de la sierra con el
banco con un ángulo de bisel de 45º hacia la izquierda o
la derecha. Los tornillos de ajuste del biselado a 45º (33
y 34) están en los lados opuestos del brazo de la sierra.
Precisará una llave ajustable o una llave de 13 mm (no
suministrada) para la contratuerca (fig. a) y la llave hex. de
6mm para los tornillos de fijación (fig. b).
a
Z
b
112
Ajuste de la guía perpendicular a la mesa
1. Asegúrese de que se haya sacado el enchufe eléctrico
del punto de alimentación.
2. Presione el brazo de la sierra (5) hacia abajo hasta
su posición inferior y encaje el botón de liberación (6)
para sostener el brazo de la sierra en la posición de
transporte.
3. Afloje el mango de bloqueo del inglete (25).
4. Gire la mesa (21) hasta que el indicador se encuentre a
0º.
5. Apriete el mango de bloqueo del inglete (25).
6. Utilizando la llave
hexagonal de 6mm afloje
el tornillo hexagonal que
fija la parte superior de la
guía lateral de la derecha
(fig. c) y retire esta sección
superior.
7. Utilizando la llave
hexagonal de 6 mm
suministrada, afloje los
cuatro tornillos que fijan la guía (19) a la base (fig. d).
d
8. Ponga una escuadra contra la guía (19) y a lo largo de la
hoja (fig. e).
9. Ajuste la guía (19) hasta que esté perpendicular con la
hoja.
10. Apriete los tornillos que fijan la guía (19).
c
e
