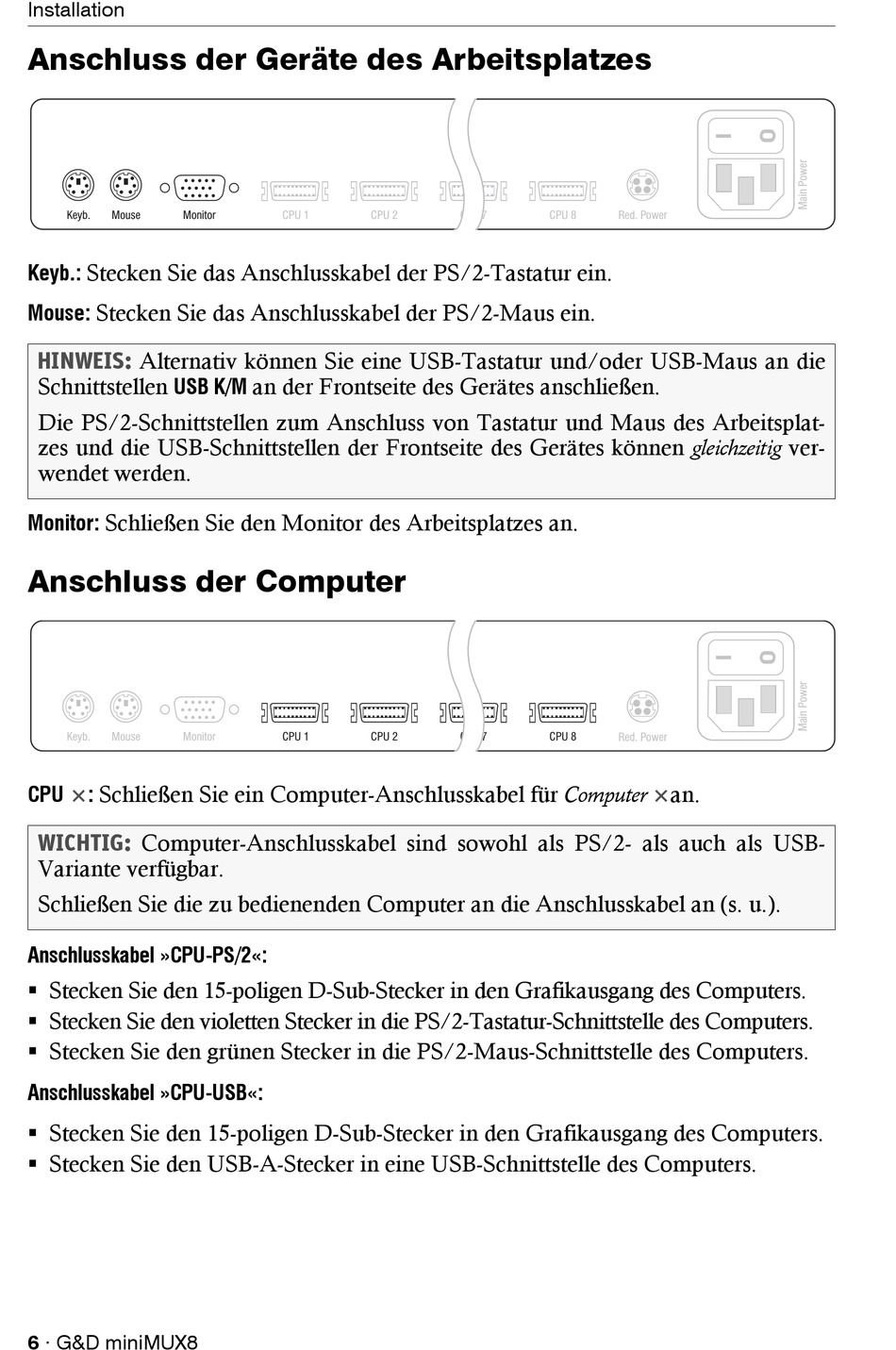

Installation
Anschluss der Geräte des Arbeitsplatzes
Keyb. Mouse Monitor
Stecken Sie das Anschlusskabel der PS/2-Tastatur ein.
Keyb.:
Mouse: Stecken Sie das Anschlusskabel der PS/2-Maus ein.
HINWEIS: Alternativ können Sie eine USB-Tastatur und/oder USB-Maus an die
Schnittstellen USB K/M
Die PS/2-Schnittstellen zum Anschluss von Tastatur und Maus des Arbeitsplat-
zes und die USB-Schnittstellen der Frontseite des Gerätes können gleichzeitig ver-
wendet werden.
Schließen Sie den Monitor des Arbeitsplatzes an.
Monitor:

Anschluss der Computer

Keyb. Mouse Monitor
Schließen Sie ein Computer-Anschlusskabel für Computer
CPU ×:
WICHTIG: Computer-Anschlusskabel sind sowohl als PS/2- als auch als USB-
Variante verfügbar.
Schließen Sie die zu bedienenden Computer an die Anschlusskabel an (s. u.).
Anschlusskabel »CPU-PS/2«:
 Stecken Sie den 15-poligen D-Sub-Stecker in den Grafikausgang des Computers.
 Stecken Sie den violetten Stecker in die PS/2-Tastatur-Schnittstelle des Computers.
 Stecken Sie den grünen Stecker in die PS/2-Maus-Schnittstelle des Computers.
Anschlusskabel »CPU-USB«:
 Stecken Sie den 15-poligen D-Sub-Stecker in den Grafikausgang des Computers.
 Stecken Sie den USB-A-Stecker in eine USB-Schnittstelle des Computers.
6 · G&D miniMUX8
CPU 1 CPU 2
an der Frontseite des Gerätes anschließen.
CPU 1 CPU 2
CPU 7 CPU 8 Red. Power
CPU 7 CPU 8
Red. Power
an.
×
