Teil 3: Funktionen:

3.1 Anschlüsse, Bedien- und Anzeigeelemente:

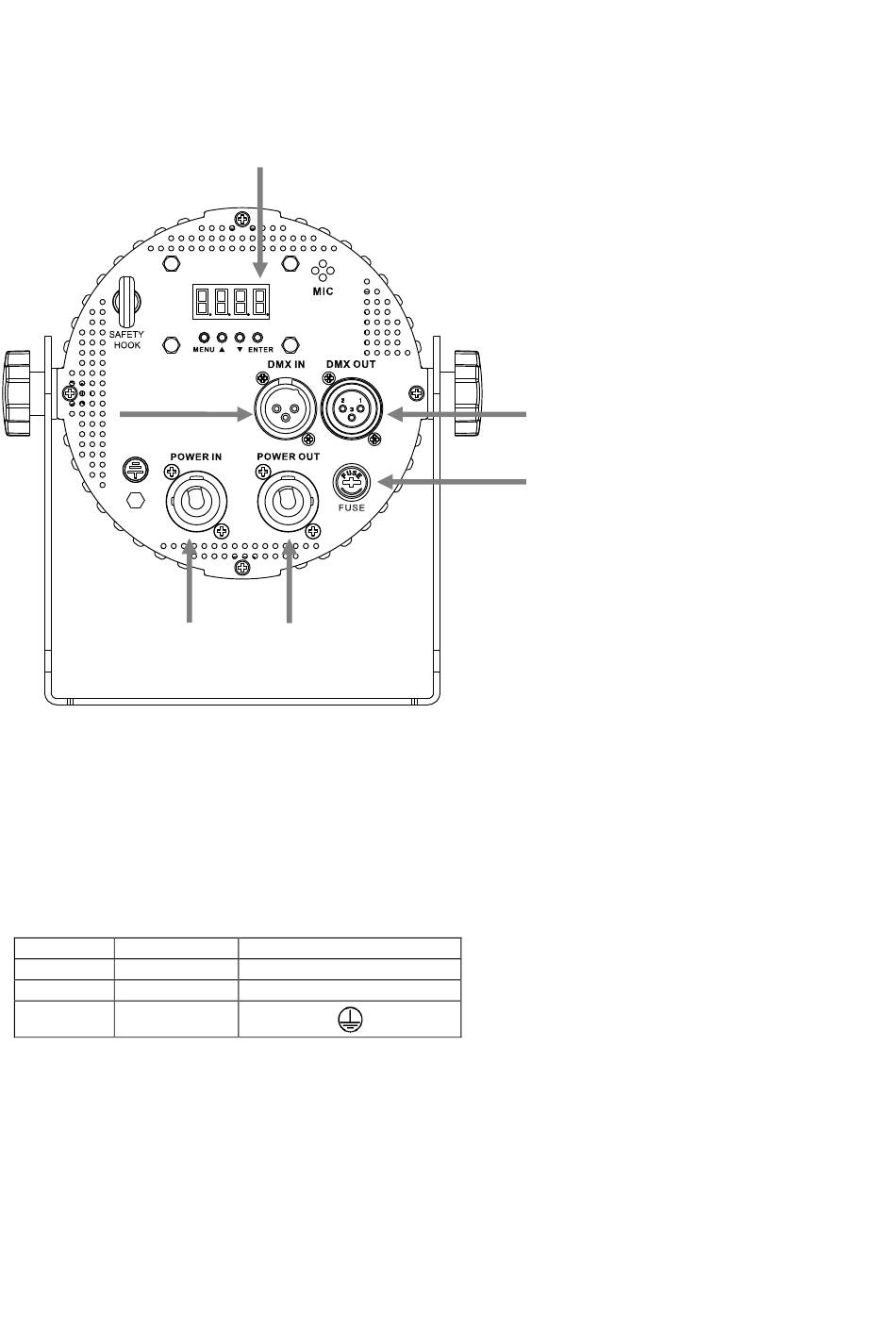

Abb.1 Gehäuserückseite
1.
1. DMX-IN: 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult).
2. DMX-OUT: 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals.
3. POWERCON-Kompatibel Netzstromeingang.
4. POWERCON-Kompatibel Netzstromausgang.
5. LED-DISPLAY - Zeigt Betriebsmodus und den
6. SICHERUNGSHALTER -
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin
Braun Außenleiter
Blau Neutralleiter
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Das Gerät verfügt über 4 Betriebsarten (Statische Farben, Automatische Programmabläufe, musikgesteuerte
Programmabläufe und DMX). Sie können die verschiedenen Betriebsarten über das On-Board Menü einstellen
und beeinflussen. Im DMX-Modus werden die Funktionen auf 4 oder 10 Kanälen gesteuert. Im Lieferumfang ist
eine IR-Fernbedienung erhältlich. Die damit abrufbaren Funktionen finden Sie in der Anleitung für die
Fernbedienung.
5.
3. 4.
Sicherungshalter für F1A 250V Sicherung.
International
L
N
2.
6.
Wert einzelner Funktionen an.
