involight VENTUS XXL Bedienungsanleitung

Led 4-in-1 strahleneffekt flower-effekt, wash, strobe und grating-laser
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Bedienungsanleitung
User Manual
Руководство по эксплуатации.
Mode d'emploi
VENTUS XXL
LED 4-in-1 Strahleneffekt
Flower-Effekt, Wash, Strobe und Grating-Laser
LED 4-in-1 Light effect
Flower-Effect, Wash, Strobe und Grating-Laser
LED 4-in-1 Лучевой эффект
Wash-эффект, Flower-эффект, стробоскоп, лазер
Effet de lumière à LED 4-in-1
Effet Flower, Wash, Strobe et Laser
Inhaltsverzeichnis
loading

Verwandte Anleitungen für involight VENTUS XXL

Inhaltszusammenfassung für involight VENTUS XXL

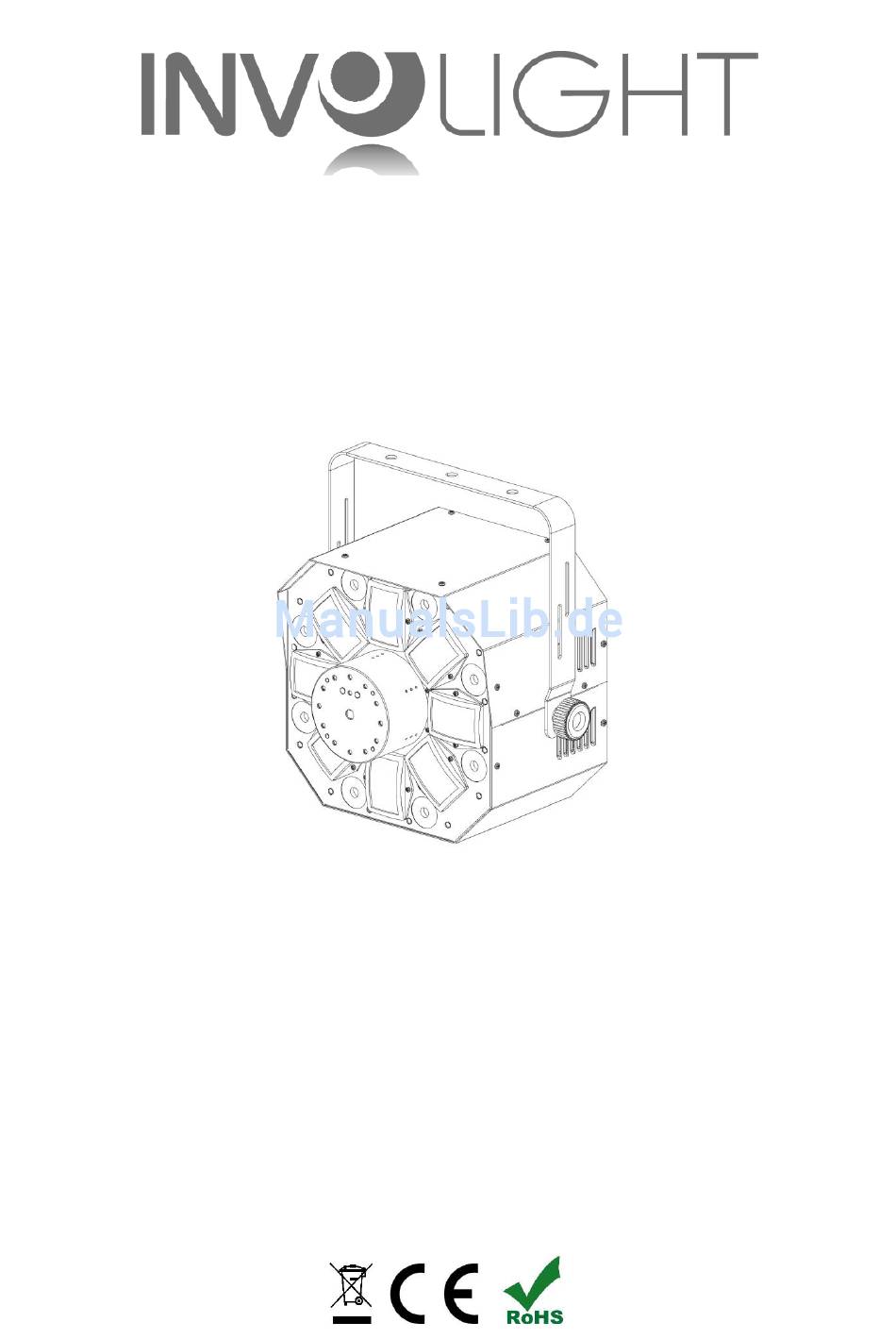

  • Seite 1 Bedienungsanleitung User Manual Руководство по эксплуатации. Mode d'emploi VENTUS XXL LED 4-in-1 Strahleneffekt Flower-Effekt, Wash, Strobe und Grating-Laser LED 4-in-1 Light effect Flower-Effect, Wash, Strobe und Grating-Laser LED 4-in-1 Лучевой эффект Wash-эффект, Flower-эффект, стробоскоп, лазер Effet de lumière à LED 4-in-1...

  • Seite 2: Inhaltsverzeichnis

    DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Bedienung: ........................5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............

  • Seite 3: Teil 1: Warnhinweise

    Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „VENTUS XXL“! Mit diesem Gerät sind Sie Eigentümer eines hochwertigen und professionellen LED Effekts mit modernster Technik. Damit Ihnen Ihr „VENTUS XXL“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler.

  • Seite 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl.

  • Seite 5: Bestimmungsgemäße Verwendung

    GEFAHR! GEFAHR DURCH LASERSTRAHLUNG! Das gleichseitige Dreieck mit dem Lasersymbol kennzeichnet die Laseraustrittsöffnung am Gerät. VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LASER-PRODUKTE! Dieses Gerät beinhaltet einen Laser der Klasse 2M entsprechend der Klassifizierung nach DIN EN 60825-1:2007 Die Klasse 2M ist nur für sichtbare Laserstrahlung im Bereich 400-700nm definiert. Sie gilt als kurzzeitig sicher gegenüber zufälliger Bestrahlung, bei der man sich innerhalb von einer Viertelsekunde abwenden kann.

  • Seite 6: Teil 3: Funktionen

    Teil 3: Funktionen: 3.1 Bedienung: Der INVOLIGHT „VENTUS XXL“ ist ein DMX-512-steuerbarer LED Strahleneffekt. Das Gerät vereint Flower- Effekt, Wash-Light, Laser und Stroboskop in einem Scheinwerfer. Er kann über 4 oder 13 DMX-Kanäle, automatisch oder Musik gesteuert und als Master oder Slave eingesetzt werden. Über den Netzstecker wird das Gerät mit Hilfe des beiliegenden Stromkabels mit dem Strom-Netz verbunden.

  • Seite 7: Betriebsarten Und Einstellung Des On-Board Menüs

    UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Der „VENTUS XXL“ verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1 Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu“ so oft, bis die einzustellende Funktion erreicht ist.

  • Seite 8: Automatikprogramm

    deaktiviert „OFF“ läuft das aktuelle Programm des Gerätes langsam weiter wenn keine weiteren Musik-signale (Bassimpulse) eingehen. Der Silent-Modus bezieht sich auf den musikgesteuerten Betrieb. Ist der Silent-Modus aktiviert „ON“ schalten sich die Lichtstrahlen des Gerätes aus (BLACKOUT) wenn keine weiteren Musik-signale (Bassimpulse) eingehen.

  • Seite 9: Belegung Der Dmx Kanäle In Der Übersicht

    Tasten können Sie nun die gewünschte Startadresse einstellen. MASTER/SLAVE-BETRIEB: Der „VENTUS XXL“ kann mit weiteren Geräten verlinkt werden. Um ein Gerät als „Slave“ einzustellen, drücken Sie die Taste „Menu“ bis im Display „ “ erscheint. Bestätigen Sie mit der Taste „Enter“. Wählen Sie am Master- Gerät das gewünschte Programm.
  • Seite 10 ( langsam → schnell ) 130-255 Motor Rückwärtsrotation Keine Rotation Laser-Motor Vorwärtsrotation ( langsam → schnell ) 10-119 Laser-Motor Rotation 120-129 Stop Laser-Motor Rückwärtsrotation ( langsam → schnell ) 130-255 13 Kanal Modus: 0-255 0-255 Grün 0-255 Blau 0-255 Blackout (alle LEDs aus) 10-19 20-29 Grün...

  • Seite 11: Verbindungen In Der Betriebsart „Dmx

    10-255 Strobe-Effekt ( langsam → schnell ) Keine Rotation 10-129 Motor Vorwärtsrotation ( langsam → schnell ) 130-255 ( langsam → schnell ) Motor Rückwärtsrotation Blackout (Laser aus) 10-59 Laser Rot an CH10 60-109 Laser Grün an 110-159 Laser Rot + Grün Wechsel Grün + Rot ( langsam →...

  • Seite 12: Stand-Alone-Betrieb

    DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.6 Stand-Alone-Betrieb Der „VENTUS XXL“ lässt sich auch im Stand-Alone-Betrieb ohne DMX-Controller einsetzen. Trennen Sie dazu den „VENTUS XXL“ vom Controller und rufen Sie das vorprogrammierte Programm auf.

  • Seite 13: Teil 4. Fehlerbehebung

    Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen.

  • Seite 14: Teil 6: Technische Daten

    Gewicht: 4,8kg Weitere Eigenschaften: Schlüsselschalter, IR-Fernbedienung Lieferumfang: 1x "VENTUS XXL", 1x IEC Stromkabel, 2x Schlüssel für Laser, 1x IR-Fernbedienung, 1x Aufhängebügel, 1x Bedienungsanleitung. Teil 7: Umweltschutz: An alle Einwohner der Europäischen Union: Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG. Entsorgen Sie Ihr Alt Gerät nicht mit dem normalen Hausmüll.

  • Seite 15: Teil 8: Gewährleistungsbedingungen

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Seite 58 VENTUS XXL order code: A-000000-05856 www.destilan-deutschland.de...
