involight SlimPAR412 PRO Bedienungsanleitung
Ledpar 4 x12w rgbwa/uv 6-in-1 led's
Verwandte Anleitungen für involight SlimPAR412 PRO
Inhaltszusammenfassung für involight SlimPAR412 PRO

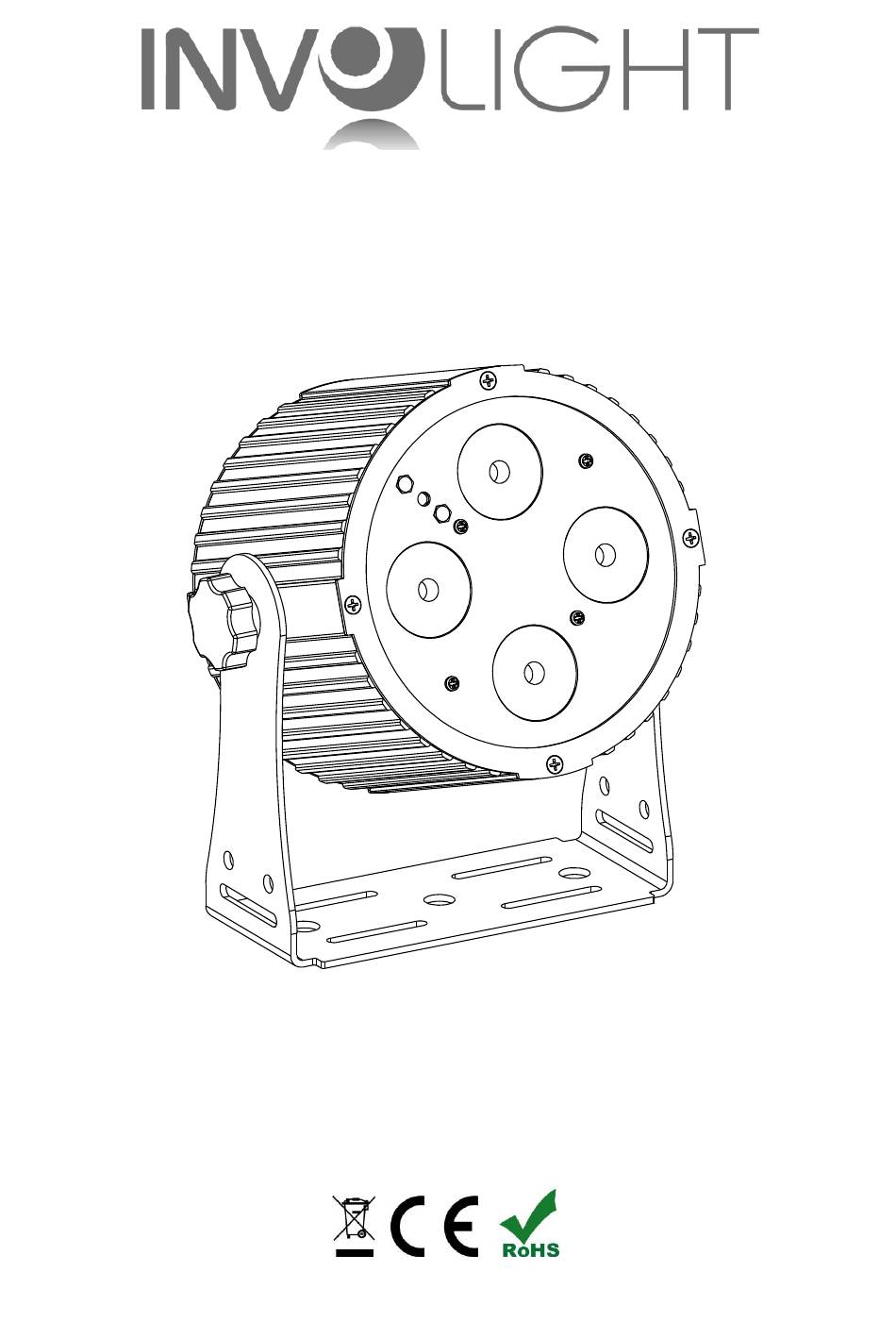

- Seite 1 Bedienungsanleitung User Manual Руководство по эксплуатации. SlimPAR412 PRO LEDPAR 4 x12W RGBWA/UV 6-in-1 LED's...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „SlimPAR412 PRO“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Floor Spots. Damit Ihnen Ihr „SlimPAR412 PRO“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung: Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an 100-240 VAC / 50-60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Teil 3: Funktionen
Teil 3: Funktionen: 3.1 Anschlüsse, Bedien- und Anzeigeelemente: Abb.1 Gehäuserückseite 1. DMX-IN: 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult). 2. DMX-OUT: 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals. POWERCON-Kompatibel Netzstromeingang. POWERCON-Kompatibel Netzstromausgang. 5. LED-DISPLAY - Zeigt Betriebsmodus und den Wert einzelner Funktionen an. -
Seite 7: Betriebsarten Und Einstellung Des On-Board Menüs
UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Der SlimPAR412 PRO verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe eingestellt werden können. Drücken Sie zunächst immer „Menu“ so oft, bis die Abb.1 Gehäuserückseite) einzustellende Funktion erreicht ist. - Seite 8 “. Mit den „Up“ und „Down“ Tasten können Sie nun die gewünschte Startadresse einstellen. MASTER/SLAVE-BETRIEB: Der „SlimPAR412 PRO“ kann mit weiteren Geräten verlinkt werden. Um ein Gerät als „Slave“ einzustellen, Slav drücken Sie die Taste „Menu“ bis im Display „...
-
Seite 9: Infrarot-Fernbedienung (Im Lieferumfang Enthalten)
3.3 Infrarot-Fernbedienung (im Lieferumfang enthalten): Die mitgelieferte Fernbedienung ermöglicht das Ansteuern der „SlimPAR412 PRO“ auch ohne DMX-Controller und bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen. Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der Fernbedienung keine Hindernisse befinden. -
Seite 10: Belegung Der Dmx Kanäle In Der Übersicht
3.4 Belegung der DMX Kanäle in der Übersicht: HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. 4-Kanal Modus: Kanal Wert Funktion Keine Funktion Rot von 0 – 100% 10-19 Grün von 0 –... -
Seite 11: Verbindungen In Der Betriebsart „Dmx
10-Kanal Modus: Kanal Wert Funktion Rot von 0 – 100% 0-255 Grün von 0 – 100% 0-255 Blau von 0 – 100% 0-255 Weiß von 0 – 100% 0-255 Amber von 0 – 100% 0-255 UV von 0 – 100% 0-255 Dimmer von 0 –... -
Seite 12: Stand-Alone-Betrieb
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. „Slave“ Modus: Kann über IR-Fernbedienung eingestellt werden. 3.7 Stand-Alone-Betrieb: Der „SlimPAR412 PRO“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „SlimPAR412 PRO“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht:... -
Seite 13: Teil 6: Technische Daten
Teil 6: Technische Daten: SlimPAR412 PRO MODELLBEZEICHNUNG: Produktart: LED PAR Scheinwerfer Farbspektrum: RGBAW/UV LED Anzahl: LED Typ: 12W 6-in-1 Abstrahlwinkel: 25° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 4 oder 10 Kanäle DMX Funktionen: Master Dimmer, Farbwechsel, Farbfading, Musiksteuerung, Stroboskop Standalone Funktionen: Musiksteuerung, Stroboskop, Statische Farben, Farbwechsel, Master/Slave. -
Seite 14: Teil 7: Umweltschutz
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 15 SlimPAR412 PRO Bestellnummer: A-000000-05943 www.destilan-deutschland.de...
- Seite 29 SlimPAR412 PRO Article code: A-000000-05943 www.destilan-deutschland.de...
- Seite 43 SlimPAR412 PRO Order code: A-000000-05943...
