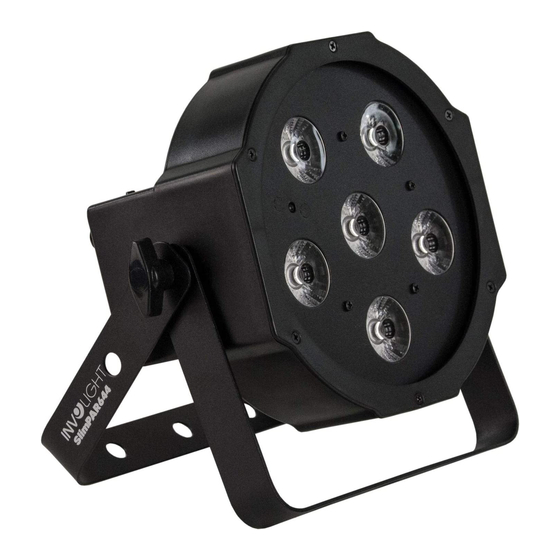

involight SlimPAR644 Bedienungsanleitung
Ledpar
6 x 4w rgb/uv 4-in-1 led's
Verwandte Anleitungen für involight SlimPAR644
Inhaltszusammenfassung für involight SlimPAR644

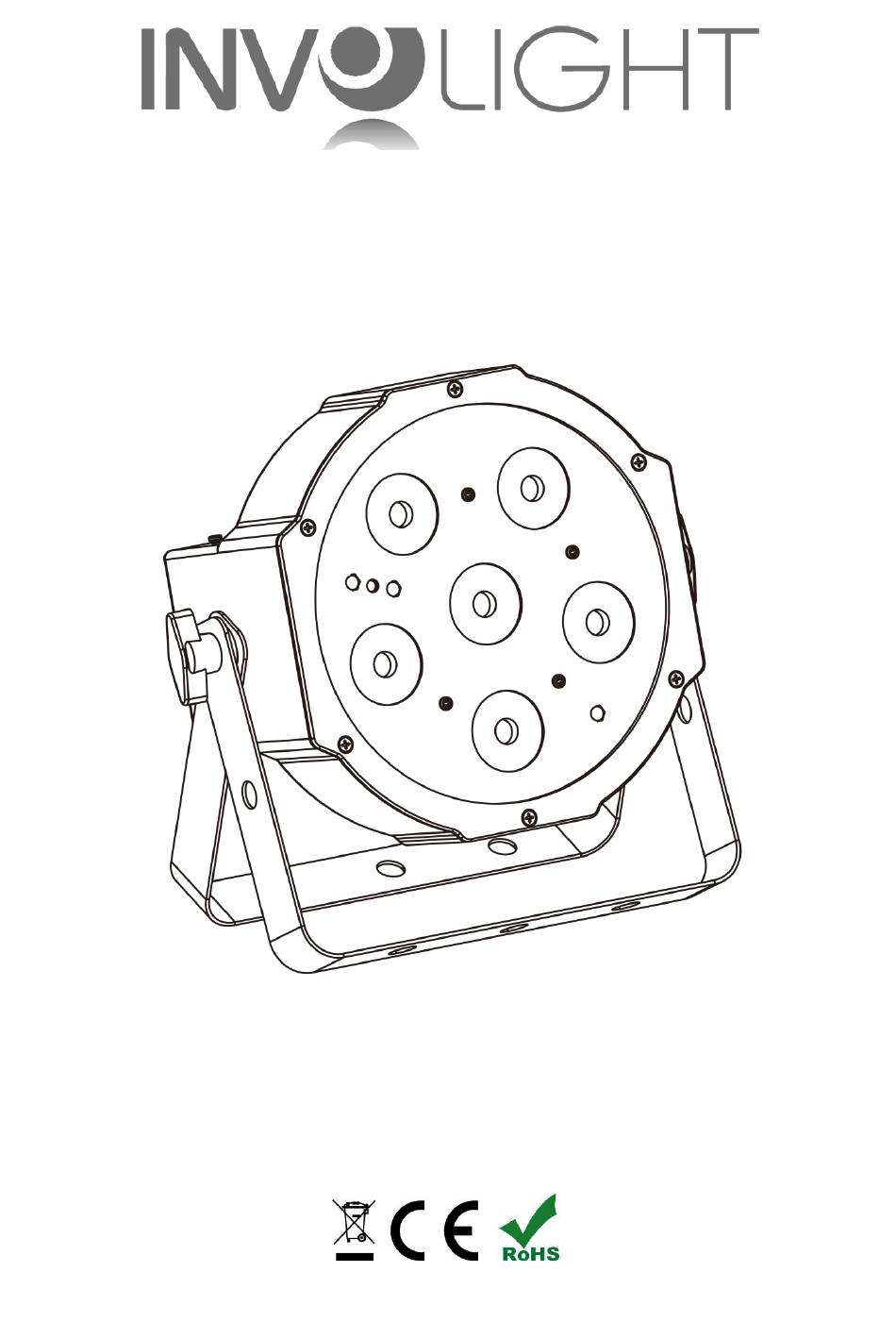

- Seite 1 Bedienungsanleitung User Manual Руководство по эксплуатации. SlimPAR644 LEDPAR 6 x 4W RGB/UV 4-in-1 LED's...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Anschlüsse, Bedien- und Anzeigeelemente: ..............5 3.2 Betriebsarten und Einstellung des On-Board Menüs: ............ -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „SlimPAR644“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Floor Spots. Damit Ihnen Ihr „SlimPAR644“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung: Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an 100-240 VAC / 50-60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Teil 3: Funktionen
Teil 3: Funktionen: 3.1 Anschlüsse, Bedien- und Anzeigeelemente: 2.DMX-OUT 5. LED-Display 2.POWER-OUT 3.DMX-IN 1.POWER-IN Abb.1 Gehäuserückseite 1. POWER IN - IEC Netzstromeingang Buchse mit Sicherungshalter für F1A 250V Sicherung. 2. POWER OUT - IEC Netzstromausgang Buchse. 3. DMX IN - 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult). 4. -
Seite 7: Betriebsarten Und Einstellung Des On-Board Menüs
UP - Erhöht Werte beim Einstellvorgang. DOWN - Verringert Werte beim Einstellvorgang. Der SlimPAR644 verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe Abb.1 Gehäuserückseite) eingestellt werden können. Drücken Sie zunächst immer „Menu“ so oft, bis die einzustellende Funktion erreicht ist. - Seite 8 “. Mit den „Up“ und „Down“ Tasten können Sie nun die gewünschte Startadresse einstellen. MASTER/SLAVE-BETRIEB: Der „SlimPAR644“ kann mit weiteren Geräten verlinkt werden. Um ein Gerät als „Slave“ einzustellen, drücken Sie Slav die Taste „Menu“ bis im Display „ “ erscheint. Bestätigen Sie mit der Taste „Enter“. Wählen Sie am Master-...
-
Seite 9: Infrarot-Fernbedienung (Nicht Im Lieferumfang Enthalten)
3.3 Infrarot-Fernbedienung (nicht im Lieferumfang enthalten): Die optionale Fernbedienung ermöglicht das Ansteuern der „SlimPAR644“ auch ohne DMX-Controller und bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen. Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der Fernbedienung keine Hindernisse befinden. - Seite 10 UV von 0 – 100% 40-49 Yellow 50-59 Magenta 60-69 Cyan 70-79 Dark orange 80-89 Green yellow 90-99 Salmon 100-109 Turquoise 110-119 Light Green 120-129 Orange 130-139 Lavender 140-149 Light blue 150-159 Dark blue 160-169 Pink 170-255 3-Kanal Modus: Kanal Wert Funktion Rot von 0 –...
- Seite 11 Salmon 100-109 Turquoise 110-119 Light Green 120-129 Orange 130-139 Lavender 140-149 Light blue 150-159 Dark blue 160-169 Pink 170-255 Keine Funktion 10-69 Farbfading von langsam nach schnell 70-129 Farbwechsel von langsam nach schnell 130-189 Farbfading im Sound Modus von langsam nach schnell 190-255 Farbwechsel im Sound Modus von langsam nach schnell 8-Kanal Modus:...
-
Seite 12: Verbindungen In Der Betriebsart „Dmx
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. „Slave“ Modus: Kann über IR-Fernbedienung eingestellt werden. 3.7 Stand-Alone-Betrieb: Der „SlimPAR644“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „SlimPAR644“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 13: Teil 4. Fehlerbehebung
Teil 4. Fehlerbehebung: Das Gerät funktioniert nicht, kein Licht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. -
Seite 14: Teil 6: Technische Daten
Teil 6: Technische Daten: SlimPAR644 MODELLBEZEICHNUNG: Produktart: LED PAR Scheinwerfer Farbspektrum: RGB/UV LED Anzahl: LED Typ: 4W 4-in-1 Abstrahlwinkel: 25° DMX Eingang: 3-pin XLR männlich DMX Ausgang: 3-pin XLR weiblich DMX Modus: 8, 4-1, 4, 3 oder 2 Kanäle DMX Funktionen:... -
Seite 15: Teil 7: Umweltschutz
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 16 SlimPAR644 Bestellnummer: A-000000-05937 www.destilan.de...
- Seite 31 SlimPAR644 Order code: A-000000-05937 www.destilan-deutschland.de...
- Seite 47 SlimPAR644 Order code: A-000000-05937...
