Lötprozess - jbc ADVANCED-Serie Bedienungsanleitung

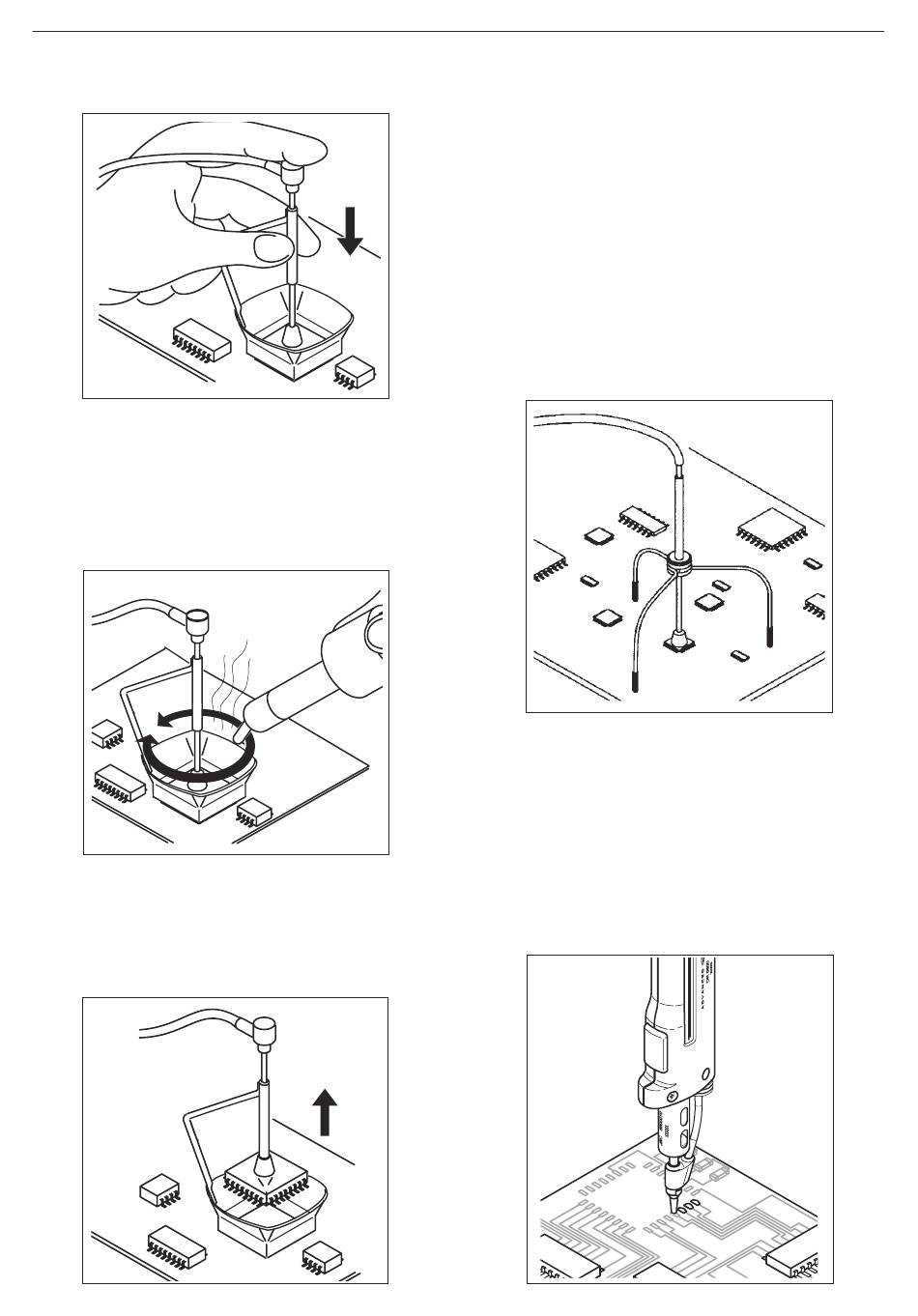

- Abzieher aufsetzen und den Saugnapf
andrücken, bis das Bauteil gehalten wird.
- Die Heißluftzufuhr mittels Fußschalter oder
HEAT-Taste in Betrieb nehmen und den
Luftstrom mit kreisförmigen Bewegungen auf
die Kontakte des Bauteils richten; die Hitze
dabei so gleichmäßig wie möglich verteilen.
- Wenn der Lötkontakt schmilzt, hebt der
Abzieher das Bauteil automatisch ab.
Als Zubehör sind verschiedene Schutzvorrichtungen
und Abzieher verfügbar.
Die Abmessungen aller Schutzvorrichtungen und
Abzieher sind auf Seite 128 des Handbuchs
wiedergegeben.
C) Stativ:
Für kleine Bauteile bzw. Bauteile, bei denen kein
Abzieher eingesetzt werden kann, empfehlen wir
die Verwendung von Stativ 20 (Art.-Nr. 0932050;
siehe Abbildung).
Für größere Bauteile benutzen Sie das Stativ Modell
40 (Art.-Nr. 0932250).
LÖTPROZESS
1 Nach Entlöten des Bauteils sind sämtliche
eventuell auf der Leiterplatte verbliebene
Lötreste, mit unserem Entlötkolben DR 5600
Ref.5600000 .
