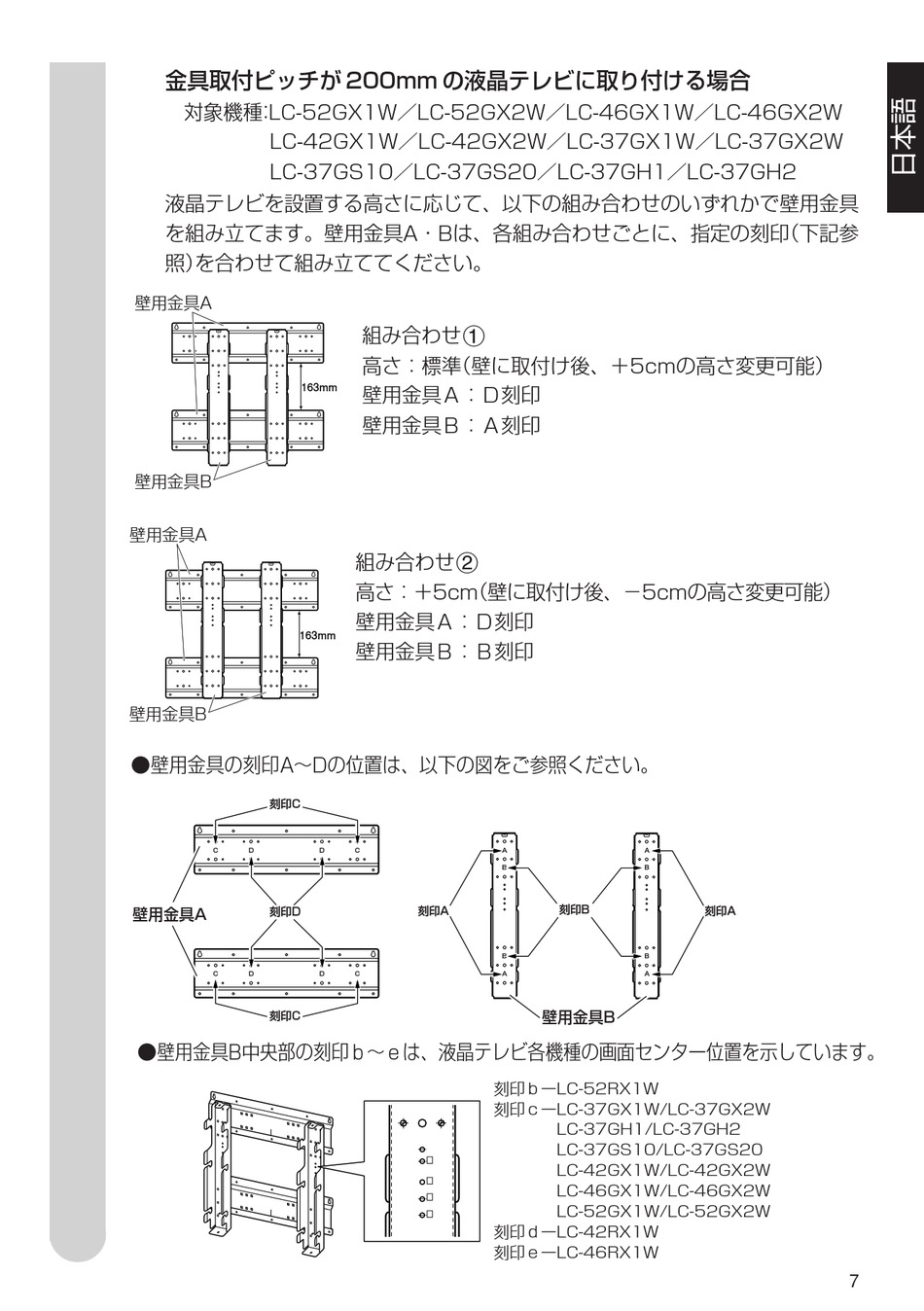

Sharp AN-52AG2 Bedienungsanleitung Seite 7

金具取付ピッチが 200mm の液晶テレビに取り付ける場合
対象機種 ： LC-52GX1W／LC-52GX2W／LC-46GX1W／LC-46GX2W
LC-42GX1W／LC-42GX2W／LC-37GX1W／LC-37GX2W
LC-37GS10／LC-37GS20／LC-37GH1／LC-37GH2
液晶テレビを設置する高さに応じて、以下の組み合わせのいずれかで壁用金具
を組み立てます。壁用金具A・Bは、各組み合わせごとに、指定の刻印 （下記参
照） を合わせて組み立ててください。
壁用金具A
163mm
壁用金具B
壁用金具A
163mm
壁用金具B
●壁用金具の刻印A∼Dの位置は、以下の図をご参照ください。
刻印C
C D
壁用金具A 刻印D
C D
刻印C
●壁用金具B中央部の刻印ｂ∼ｅは、液晶テレビ各機種の画面センター位置を示しています。
組み合わせ1
高さ：標準 （壁に取付け後、＋5cmの高さ変更可能）
壁用金具Ａ：Ｄ刻印
壁用金具Ｂ：Ａ刻印
組み合わせ2
高さ：＋5cm （壁に取付け後、−5cmの高さ変更可能）
壁用金具Ａ：Ｄ刻印
壁用金具Ｂ：Ｂ刻印
D C
刻印A
D C
刻印ｂーLC-52RX1W
刻印ｃーLC-37GX1W/LC-37GX2W
LC-37GH1/LC-37GH2
LC-37GS10/LC-37GS20
ｂ
LC-42GX1W/LC-42GX2W
ｃ
LC-46GX1W/LC-46GX2W
ｄ
LC-52GX1W/LC-52GX2W
ｅ
刻印ｄーLC-42RX1W
刻印ｅーLC-46RX1W
A A
B B
刻印B
B B
A A
壁用金具B
刻印A
