Bei Befestigung an einem LCD-Fernsehgerät mit 200-mm-Haltermontageabstand
Anwendbare Modelle: LC-52GX1W, LC-52GX2W, LC-46GX1W, LC-46GX2W

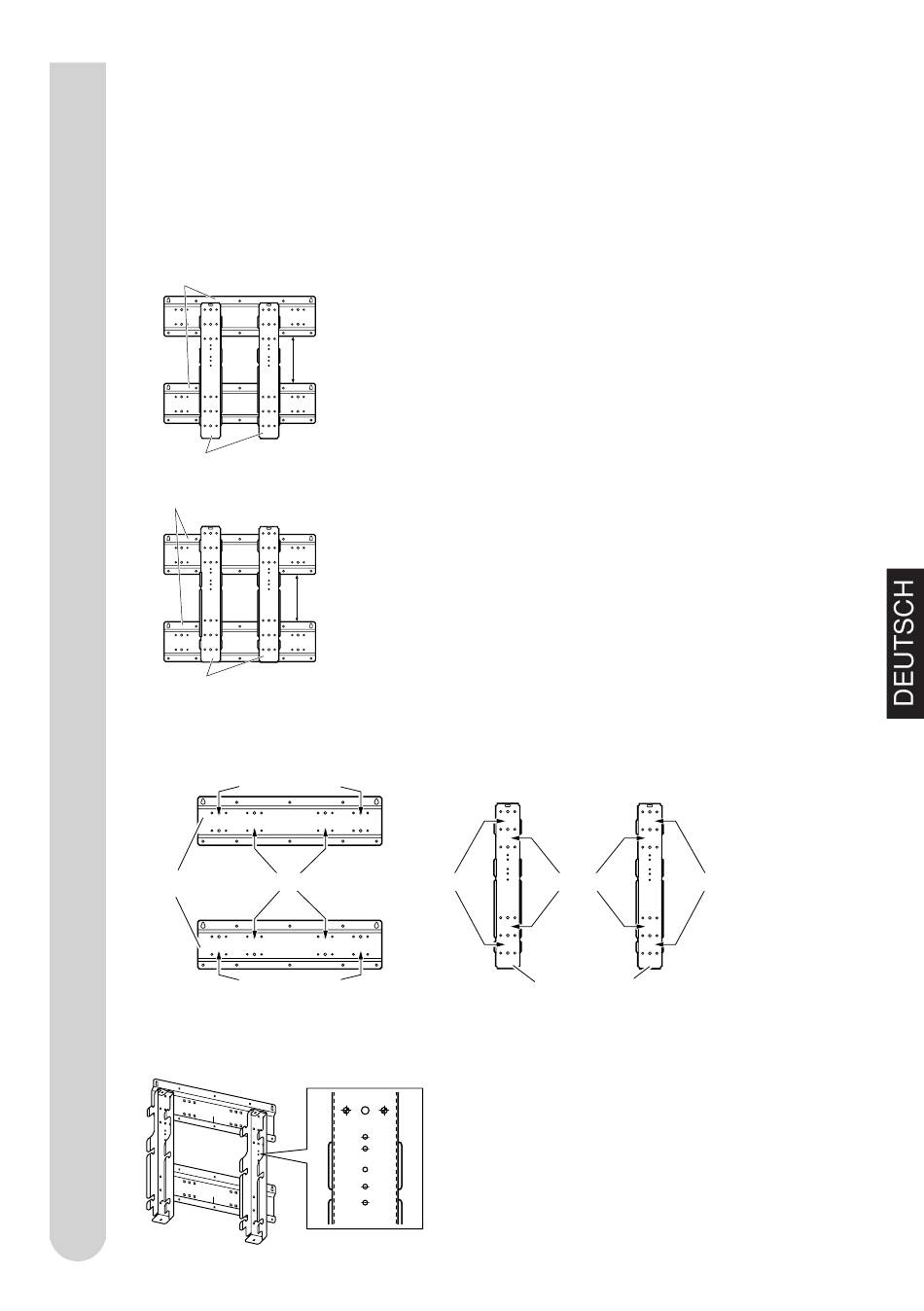

Benutzen Sie eine der folgenden Montagekonfigurationen, um den Basishalter
entsprechend der Höhe des zu installierenden LCD-Fernsehgeräts zu montieren.
Beachten Sie die in die Basishalter A und B eingestanzten Ausrichtmarkierungen
(siehe unten) für die jeweilige Konfiguration, um die Halter zu montieren.
Basishalter A
163mm
Basishalter B
Basishalter A
Basishalter B
•
Die Lage der Stanzmarkierungen A bis D der Basishalter ist aus den folgenden
Abbildungen ersichtlich.
Stanzmarkierung C
C D
Basishalter A
Stanzmarkierung D
C D
Stanzmarkierung C
•
Die Stanzmarkierungen „b" bis „e" in der Mitte des Basishalters B kennzeichnen
die Bildschirm-Mittenpositionen für die verschiedenen LCD-Fernsehgerätemodelle.
LC-42GX1W, LC-42GX2W, LC-37GX1W, LC-37GX2W
LC-37GS10, LC-37GS20, LC-37GH1, LC-37GH2
Konfiguration (1)
Höhe: Standard (Die Höhe kann um +5 cm geändert
werden, nachdem die Halter an der Wand
angebracht worden sind.)
Basishalter A: Stanzmarkierung D
Basishalter B: Stanzmarkierung A
Konfiguration (2)
Höhe: +5 cm (Die Höhe kann um -5 cm geändert
werden, nachdem die Halter an der Wand
163mm
angebracht worden sind.)
Basishalter A: Stanzmarkierung D
Basishalter B: Stanzmarkierung B
D C
Stanzmarkierung A
D C
Stanzmarkierung b – LC-52RX1W
Stanzmarkierung c – LC-37GX1W, LC-37GX2W
b
c
d
e
Stanzmarkierung d – LC-42RX1W
Stanzmarkierung e – LC-46RX1W
A A
B B
Stanzmarkierung B
B B
A A
Basishalter B
LC-37GH1, LC-37GH2
LC-37GS10, LC-37GS20
LC-42GX1W, LC-42GX2W
LC-46GX1W, LC-46GX2W
LC-52GX1W, LC-52GX2W
Stanzmarkierung A
D-5
