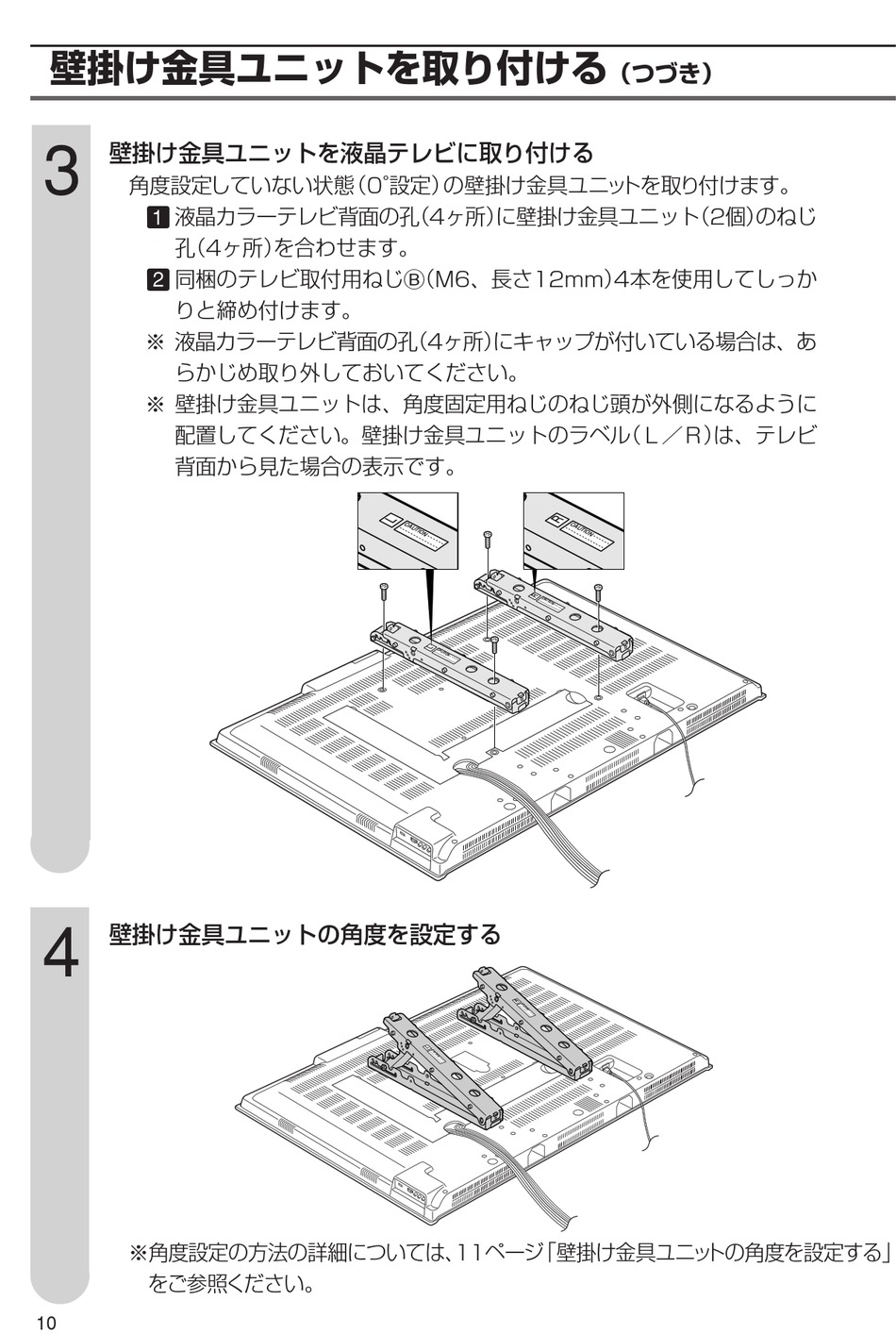

壁掛け金具ユニットを取り付ける
3 壁掛け金具ユニットを液晶テレビに取り付ける
角度設定していない状態 （0° 設定） の壁掛け金具ユニッ トを取り付けます。
z 液晶カラーテレビ背面の孔 （4ヶ所） に壁掛け金具ユニット （2個） のねじ
孔 （4ヶ所） を合わせます。
x 同梱のテレビ取付用ねじB （M6、長さ12mm） 4本を使用してしっか
りと締め付けます。
※ 液晶カラーテレビ背面の孔 （4ヶ所） にキャップが付いている場合は、あ
らかじめ取り外しておいてください。
※ 壁掛け金具ユニットは、角度固定用ねじのねじ頭が外側になるように
配置してください。壁掛け金具ユニットのラベル （Ｌ／Ｒ） は、テレビ
背面から見た場合の表示です。
4 壁掛け金具ユニットの角度を設定する
※角度設定の方法の詳細については、 11ページ 「壁掛け金具ユニッ トの角度を設定する」
をご参照ください。
10
（つづき）
