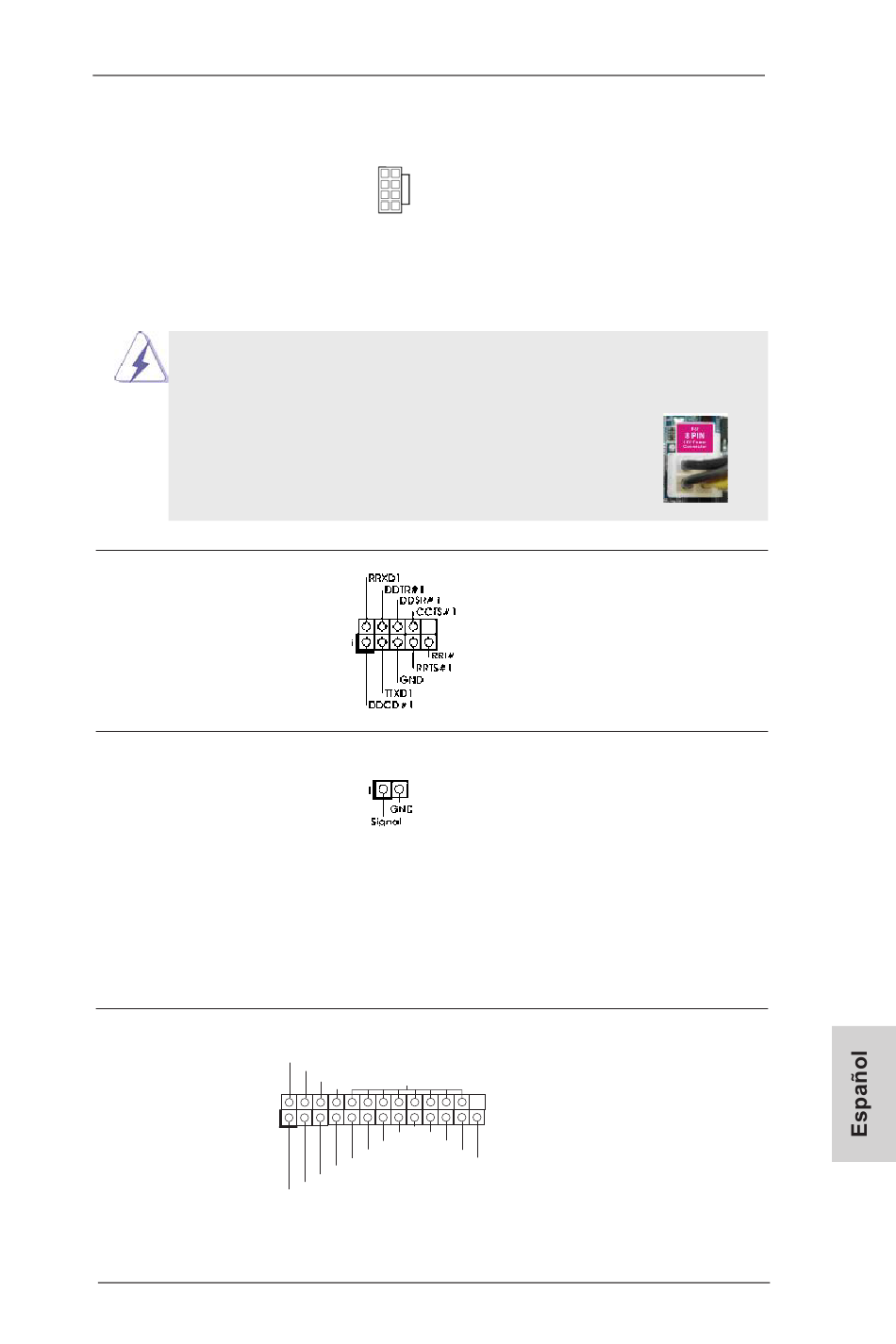

Conector de ATX 12V power
(8-pin ATX12V1)
(vea p.2, N. 2)
Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,
puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin
ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte
su fuente de energía junto con Pin 1 y Pin 5.
Cabezal del puerto COM
(9-pin COM1)
(vea p.2, N. 24)
Conector de detección de intrusión en el chasis
(2-pin CI1)
(vea p.2, N. 27)
Cabecera de puerto de impresora
(LPT1 de 25 terminales)
(vea p.2, N. 23)
4
8
1
5
Instalación de Fuente de Energía de 4-Pin ATX 12V
AFD#
ERROR#
PINIT#
GND
SLIN#
1
SPD7
SPD6
ACK#
SPD5
BUSY
SPD4
SPD3
SPD2
SPD1
SPD0
STB#
ASRock FM2A75M Pro4+ Motherboard
Tenga en cuenta que es
necesario conectar este
conector a una toma de
corriente con el enchufe ATX
12V, de modo que proporcione
suficiente electricidad. De lo
contrario no se podrá encender.
Este cabezal del puerto COM
se utiliza para admitir un
módulo de puerto COM.
Esta placa base admite la
función de control de
APERTURA DE CARCASA,
quepermite detectar si se
haretirado la cubierta del
chasis.Dicha función requiere
unchasis con diseño
específicopara la detección de
intrusiónen el chasis.
Esta es una interfaz de puerto
para cable de impresora que
permite conectar cómodamente
dispositivos de impresión.
PE
SLCT
4
8
1
5
