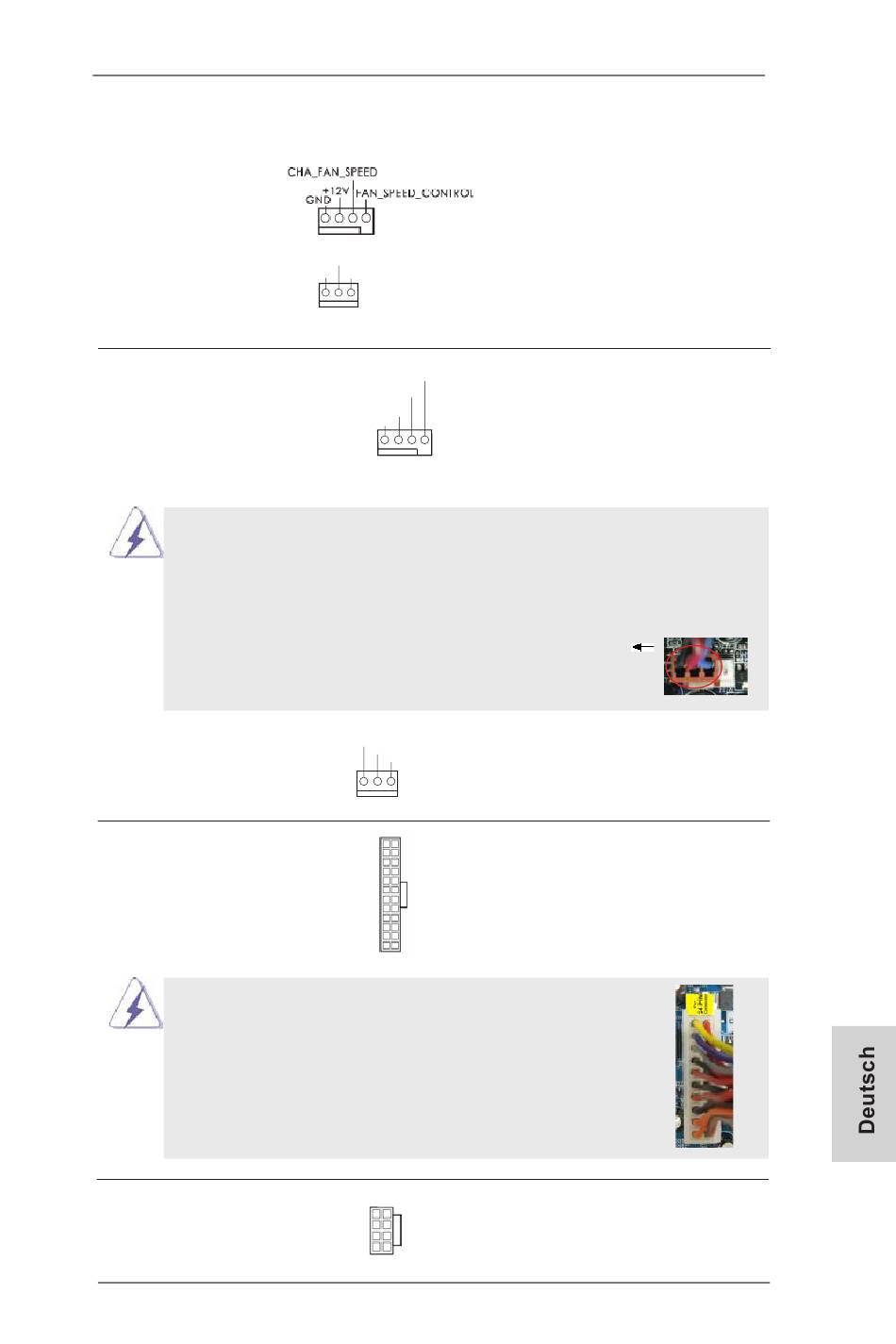

Gehäuse- und Stromlüfteranschlüsse
(4-pin CHA_FAN1)
(siehe S.2, No. 28)
(3-pin PWR_FAN1)
(siehe S.2 - No. 1)
CPU-Lüfteranschluss
(4-pin CPU_FAN1)
(siehe S.2 - No. 3)
Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss
(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss
angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn
Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses
Motherboards anschließen möchten, verbinden Sie ihn bitte mit den
Pins 1 – 3.
(3-pin CPU_FAN2)
(siehe S.2 - No. 4)
ATX-Netz-Header
(24-pin ATXPWR1)
(siehe S.2 - No. 7)
Obwohl dieses Motherboard einen 24-pol. ATX-
Stromanschluss bietet, kann es auch mit einem
modifizierten traditionellen 20-pol. ATX-Netzteil
verwendet werden. Um ein 20-pol. ATX-Netzteil zu
verwenden, stecken Sie den Stecker mit Pin 1 und
Pin 13 ein.
ATX 12V Anschluss
(8-pin ATX12V1)
(siehe S.2 - No. 2)
+12V
GND
PWR_FAN_SPEED
FAN_SPEED_CONTROL
CPU_FAN_SPEED
+12V
GND
1 2 3 4
Lüfter mit dreipoligem Anschluss installieren
GND
+12V
CPU_FAN_SPEED
12
24
1
13
Installation eines 20-pol. ATX-Netzteils
4
8
1
5
ASRock FM2A75M Pro4+ Motherboard
Verbinden Sie die Lüfterkabel
mit den Lüfteranschlüssen,
wobei der schwarze Draht an
den Schutzleiterstift
angeschlossenwird.
Verbinden Sie das CPU -
Lüfterkabel mit diesem
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
Pins 1–3 anschließen
Verbinden Sie die ATX-
Stromversorgung mit diesem
Header.
Bitte schließen Sie an diesen
Anschluss die ATX 12V
Stromversorgung an.
12
24
1
13
37
