PWRBTN (Interrupteur d'alimentation):
Connectez ici le connecteur d'alimentation sur le panneau avant du
châssis. Vous pouvez configurer la façon de mettre votre système hors
tension avec l'interrupteur d'alimentation.
RESET (Interrupteur de réinitialisation):
Connectez ici le connecteur de réinitialisation sur le panneau avant du
châssis. Appuyez sur l'interrupteur de réinitialisation pour redémarrer
l'ordinateur s'il se bloque ou s'il n'arrive pas à redémarrer normalement.
PLED (DEL alimentation système):
Connectez ici l'indicateur d'état de l'alimentation sur le panneau avant
du châssis. Ce voyant DEL est allumé lorsque le système est en
marche. Le voyant DEL clignote lorsque le système est en mode veille
S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/
S4 ou lorsqu'il est éteint (S5).
HDLED (DEL activité du disque dur):
Connectez ici le voyant DEL d'activité du disque dur sur le panneau
avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en
train de lire ou d'écrire des données.
Le design du panneau avant peut varier en fonction du châssis. Un
module de panneau avant consiste principalement en : interrupteur
d'alimentation, interrupteur de réinitialisation, voyant DEL d'alimentation,
voyant DEL d'activité du disque dur, haut-parleur, etc. Lorsque vous
connectez le panneau avant de votre châssis sur cette barrette, vérifiez
bien à faire correspondre les fils et les broches.

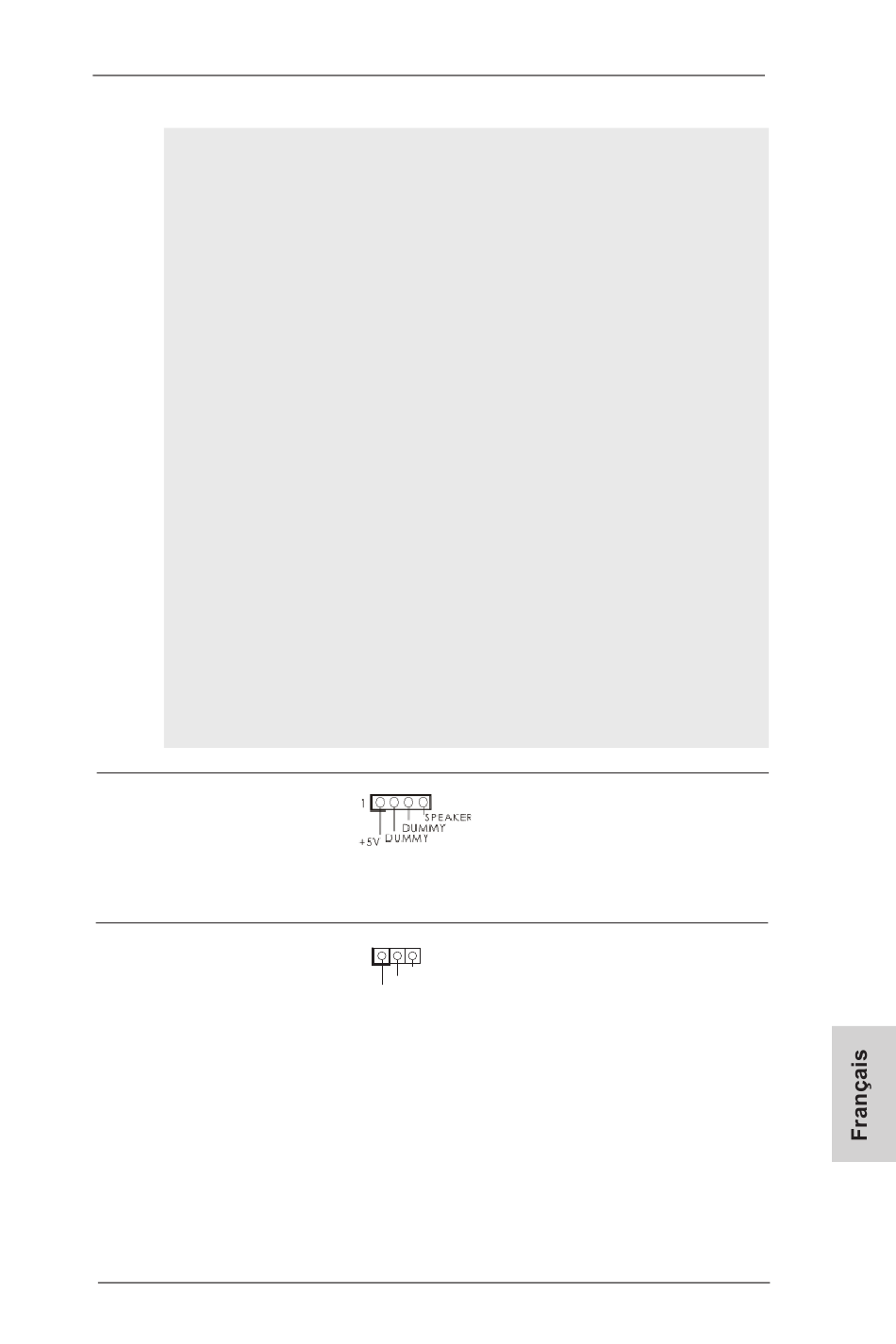

En-tête du haut-parleur
de châssis
(SPEAKER1 br. 4)
(voir p.2 No. 18)
LED di accensione
(3-pin PLED1)
(vedi p.2 Nr. 17)
1
PLED-
PLED+
PLED+
ASRock FM2A75M Pro4+ Motherboard
Veuillez connecter le
haut-parleur de châssis sur
cet en-tête.
Collegare il LED di accensione
chassi per indicare lo stato di
alimentazione del sistema. Il
LED è acceso quando il sistema
è in funzione. Il LED continua a
lampeggiare in stato S1. Il LED
è spento in stato S3/S4 o S5
(spegnimento).
47
