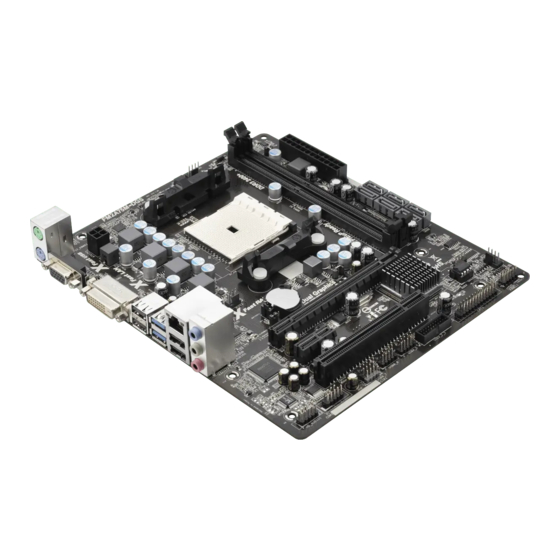

ASROCK FM2A75M-DGS Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für FM2A75M-DGS:

Werbung

Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documentation
by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifica-
tion or explanation and to the owners' benefit, without intent to infringe.
Disclaimer:
Specifications and information contained in this guide are furnished for informational use
only and subject to change without notice, and should not be constructed as a commit-
ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may
appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or condi-
tions of merchantability or fitness for a particular purpose. In no event shall ASRock, its
directors, officers, employees, or agents be liable for any indirect, special, incidental, or
consequential damages (including damages for loss of profits, loss of business, loss of
data, interruption of business and the like), even if ASRock has been advised of the pos-
sibility of such damages arising from any defect or error in the guide or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
ASRock Website: http://www.asrock.com
Published August 2012
Copyright©2012 ASRock INC. All rights reserved.
1
ASRock FM2A75M-DGS Motherboard
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASROCK FM2A75M-DGS

  • Seite 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or fitness for a particular purpose.
  • Seite 2: Motherboard-Layout

    SATA3 Connector (SATA_5) PCI Express 2.0 x1 Slot (PCIE2) Southbridge Controller PCI Express 2.0 x16 Slot (PCIE1) Chassis Speaker Header (SPEAKER1) Clear CMOS Jumper (CLRCMOS1) SPI Flash Memory (64Mb) Power Fan Connector (PWR_FAN1) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 3 “ok”. Then reboot your system. *** It is recommended to install the USB Keyboard/Mouse cable to USB 2.0 ports (USB01 or USB23) instead of USB 3.0 ports. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 4: Package Contents

    In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using.
  • Seite 5 - 5.1 CH HD Audio (Realtek ALC662 Audio Codec) - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Supports Wake-On-LAN - Supports LAN Cable Detection - Supports Energy Efficient Ethernet 802.3az - Supports PXE ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 6 Support CD - Drivers, Utilities, AntiVirus Software (Trial Version), CyberLink MediaEspresso 6.5 Trial Hardware - CPU Temperature Sensing Monitor - Chassis Temperature Sensing - CPU/Chassis/Power Fan Tachometer - CPU/Chassis Quiet Fan ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 7 ® ® under Windows 7 / Vista . For Windows 64-bit OS with 64- bit CPU, there is no such limitation. You can use ASRock XFast ® RAM to utilize the memory that Windows cannot use. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com...
  • Seite 8: Unique Features

    OS 32-bit CPU. ASRock Instant Boot ASRock Instant Boot allows you to turn on your PC in just a few seconds, provides a much more efficient way to save energy, time, money, and improves system running speed for your sys- tem.
  • Seite 9 ASRock XFast RAM ASRock XFast RAM is a new function that is included into AS- Rock Extreme Tuning Utility (AXTU). It fully utilizes the memory ® space that cannot be used under Windows OS 32-bit CPU.
  • Seite 10 S4/S5 state. ASRock Easy RAID Installer ASRock Easy RAID Installer can help you to copy the RAID driver from a support CD to your USB storage device. After copying the RAID driver to your USB storage device, please change “SATA Mode”...
  • Seite 11 ASRock Interactive UEFI ASRock Interactive UEFI is a blend of system configuration tools, cool sound effects and stunning visuals. The unprec- edented UEFI provides a more attractive interface and brings a lot more amusement. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com...
  • Seite 12 When placing screws into the screw holes to secure the mother- board to the chassis, please do not over-tighten the screws! Doing so may damage the motherboard. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 13: Cpu Installation

    Then connect the CPU fan to the CPU FAN connector (CPU_FAN1, see Page 2, No. 4). For proper instal- lation, please kindly refer to the instruction manuals of the CPU fan and the heatsink. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 14: Installing A Dimm

    Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 15: Installing An Expansion Card

    Align the card connector with the slot and press firmly until the card is completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 16 Please be noted that the password, date, time, user default profile, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com...
  • Seite 17 (see p.2 No. 20) this motherboard. Each USB 2.0 header can support two USB 2.0 ports. (9-pin USB6_7) (see p.2 No. 22) (9-pin USB8_9) USB_PWR (see p.2 No. 21) DUMMY USB_PWR ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 18 E. To activate the front mic. ® For Windows 7 / 7 64-bit / Vista / Vista 64-bit OS: Go to the "FrontMic" Tab in the Realtek Control panel. Adjust “Recording Volume”. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 19 AFD# ERROR# port cable that allows (25-pin LPT1) PINIT# SLIN# convenient connection of printer (see p.2 No. 18) devices. SPD7 SPD6 ACK# SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 20: Inhaltsverzeichnis

    Please connect an ATX 12V power supply to this connector. (4-pin ATX12V1) (see p.2, No. 1) Serial port Header This COM1 header supports a serial port module. (9-pin COM1) (see p.2 No.24) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 21 7 / 7 64-bit / Vista / Vista 64-bit on your SATA3 HDDs with RAID functions, please refer to the document at the following path in the Support CD for detailed procedures: ..\ RAID Installation Guide ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 22 Enter UEFI SETUP UTILITY Advanced screen Storage Configuration. Set the “SATA Mode” option to [AHCI]. ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 23 Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the file “ASSETUP. EXE” from the BIN folder in the Support CD to display the menus. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com...
  • Seite 24: Einführung

    1. Einführung Wir danken Ihnen für den Kauf des ASRock FM2A75M-DGS Motherboard, ein zu- verlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel- linstallationsanleitung führt in das Motherboard und die schrittweise Installation...
  • Seite 25: Spezifikationen

    - 5.1 CH HD Audio (Realtek ALC662 Audio Codec) - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Unterstützt Wake-On-LAN - Unterstützt LAN-Kabelerkennung - Unterstützt energieeffizientes Ethernet 802.3az - Unterstützt PXE ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 26: Rückseite

    - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung - Unterstützung für “Plug and Play” - ACPI 1.1-Weckfunktionen - JumperFree-Modus - SMBIOS 2.3.1 - DRAM, VDDP, VDDR, SB Stromspannung Multianpassung Support-CD - Treiber, Dienstprogramme, Antivirussoftware (Probeversion), CyberLink MediaEspresso 6.5-Testversion ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 27 7 / 7 64-Bit / Vista Vista 64-Bit Zertifizierungen - FCC, CE, WHQL - Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich) * Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 28: Einstellung Der Jumper

    Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefiniertes Profil, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 29: Anschlüsse

    USB 2.0- Anschlussleisten am Motherboard. Pro USB 2.0- (9-pol. USB6_7) Anschlussleiste werden zwei (siehe S.2 - No. 22) USB 2.0-Ports unterstützt. (9-pol. USB8_9) USB_PWR (siehe S.2 - No. 21) DUMMY USB_PWR ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 30 C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. So aktivieren Sie das Mikrofon an der Vorderseite. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 31 Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED, Lautsprechern, etc. Stellen Sie beim Anschließen des Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die Kabel- und Pinbelegung korrekt übereinstimmen. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 32: Gehäuselautsprecher-Header

    Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3. Pins 1–3 anschließen Lüfter mit dreipoligem Anschluss installieren ATX-Netz-Header Verbinden Sie die ATX- Stromversorgung mit diesem (24-pin ATXPWR1) Header. (siehe S.2 - No. 6) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 33: Com-Anschluss-Header

    Anschluss die ATX 12V (4-pin ATX12V1) Stromversorgung an. (siehe S.2 - No. 1) COM-Anschluss-Header Dieser COM-Anschluss- Header wird verwendet, um (9-pin COM1) ein COM-Anschlussmodul zu (siehe S.2 - No. 24) unterstützen. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 34 Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 35: Contenu Du Paquet

    1. Introduction Merci pour votre achat d’une carte mère ASRock FM2A75M-DGS, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fiabilité au long terme.
  • Seite 36 - Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec ports DVI Audio - 5,1 CH HD Audio (Realtek ALC662 Audio Codec) - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Supporte du Wake-On-LAN ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 37: Panneau Arrière

    - 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0 supplémentaires) BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI - Support du “Plug and Play” - Compatible pour événements de réveil ACPI 1.1 - Gestion jumperless ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 38 Certifications - FCC, CE, WHQL - Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise) * Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 39 CMOS. Veuillez noter que le mot de passe, la date, l’heure, le profil par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 40 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en charge 2 ports USB (USB6_7 br.9) 2.0. (voir p.2 No. 22) (USB8_9 br.9) USB_PWR (voir p.2 No. 21) DUMMY USB_PWR ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 41 C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. E. Pour activer le micro avant. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 42 DEL d’alimentation, voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous connectez le panneau avant de votre châssis sur cette barrette, vérifiez bien à faire correspondre les fils et les broches. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 43 1-3. Installation de ventilateur à 3 broches Broches 1-3 connectées En-tête d’alimentation ATX Veuillez connecter l’unité d’alimentation ATX sur cet en- (ATXPWR1 br. 24) tête. (voir p.2 No. 6) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 44 12V sur ce connecteur. (voir p.2 No. 1) En-tête de port COM Cette en-tête de port COM est utilisée pour prendre en charge (COM1 br.9) un module de port COM. (voir p.2 No. 24) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 45 Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordi- nateur. Si le Menu principal n’apparaît pas automatiquement, localisez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 46: Contenuto Della Confezione

    1. Introduzione Grazie per aver scelto una scheda madre ASRock FM2A75M-DGS, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza.
  • Seite 47 - 5.1 CH HD Audio (Realtek ALC662 Audio Codec) - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Supporta Wake-On-LAN - Supporta il rilevamento cavo LAN - Supporto di Energy Efficient Ethernet 802.3az - Supporta PXE ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 48 - Regolazione multi-voltaggio DRAM, VDDP, VDDR, SB CD di - Driver, utilità, software antivirus (Versione dimostrativa), supporto CyberLink MediaEspresso 6.5 Trial Monitoraggio - Sensore per la temperatura del processore Hardware - Sensore temperatura scheda madre ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 49 64 bit lità SO Certificazioni - FCC, CE, WHQL - Predisposto ErP/EuP (è necessaria l’alimentazione predis posta per il sistema ErP/EuP) * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 50 CMOS. No- tare che password, data, ore, profilo utente predefinito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com...
  • Seite 51 (vedi p.2 Nr. 20) tre intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0. (9-pin USB6_7) (vedi p.2 Nr. 22) (9-pin USB8_9) USB_PWR (vedi p.2 Nr. 21) DUMMY USB_PWR ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 52 C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Per attivare il microfono frontale. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 53 Collettore casse telaio Collegare le casse del telaio a questo collettore. (4-pin SPEAKER1) (vedi p.2 Nr. 14) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 54 ATX a 20 pin. Per usare l’alimentatore ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13. Installazione dell’alimentatore ATX a 20 pin ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 55 12 V a questo connettore. (4-pin ATX12V1) (vedi p.2 Nr. 1) Collettore porta COM Questo collettore porta COM è utilizzato per supportare il (9-pin COM1) modulo porta COM. (vedi p.2 Nr. 24) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 56 Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 57: Contenido De La Caja

    1. Introducción Gracias por su compra de ASRock FM2A75M-DGS placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
  • Seite 58 - 5.1 CH HD Audio (Realtek ALC662 Audio Codec) - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Soporta Wake-On-LAN - Admite detección de conexión de cable LAN - Compatible con Ethernet 802.3az de bajo consumo energético ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 59 - 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0 adicionales) BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI - Soporta “Plug and Play” - ACPI 1.1 compliance wake up events - Soporta “jumper free setup” ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 60 - Cumple con la directiva ErP/EuP (se requiere una fuente de alimentación que cumpla con la directiva ErP/EuP) * Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 61 Tenga en cuenta que la contraseña, la fecha, la hora, el perfil predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 62 USB 2.0 en esta placa base. Cada una de estas bases de conexiones admite dos puertos USB 2.0. (9-pin USB6_7) (vea p.2, N. 22) (9-pin USB8_9) USB_PWR (vea p.2, N. 21) DUMMY USB_PWR ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 63 C. Conecte Ground (GND) a Ground (GND). D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC’97. E. Activación del micrófono frontal. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 64 Al conectar el módulo del panel frontal del chasis a esta cabecera, asegúrese de que las asignaciones de cables y las asignaciones de contactos coincidan correctamente. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 65 1-3. Contacto 1-3 conectado Instalación del ventilador de 3 contactos Cabezal de alimentación ATX Conecte la fuente de alimentación ATX a su cabezal. (24-pin ATXPWR1) (vea p.2, N. 6) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 66 De lo contrario no se podrá encender. Cabezal del puerto COM Este cabezal del puerto COM se utiliza para admitir un (9-pin COM1) módulo de puerto COM. (vea p.2, N. 24) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 67 CD en el lector de CD y se desplegará el Menú Prin- cipal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 68 1. Введение Благодарим вас за покупку материнской платы ASRock FM2A75M-DGS надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности. Данное руководство по быстрой установке включает вводную информацию о материнской...
  • Seite 69 - Поддержка энергосберегающего интерфейса Ethernet 802.3az - Поддержка PXE Разъемы ввода- I/O Panel вывода на задней - 1 x порт мыши/клавиатуры PS/2 панели - 1 x D-Sub порт - 1 x DVI-D порт ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 70 - Датчики температуры процессора оборудования - Датчики температуры корпуса - Тахометры вентиляторов ЦП/Шасси/Power FAN - Бесшумный вентилятор ЦП/Шасси блока - Мультиконтроль скорости вентилятора ЦП/Шасси - Контроль напряжения: +12V, +5V, +3.3V, Vcore ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 71 / Поддержка 64-разрядной версии Vista ные системы - FCC, CE, WHQL Сертификаты - Совместимость с ErP/EuP Ready (требуется блок питания совместимый с ErP/EuP) * Для детальной информации продукта, пожалуйста посетите наш вебсайт: http://www.asrock.com ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 72 затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 73 плате предусмотрено три разъема USB 2.0. Каждый разъем USB 2.0 поддерживает два порта USB 2.0. (9-контактный USB6_7) (см. стр. 2, п. 22) (9-контактный USB8_9) USB_PWR (см. стр. 2, п. 21) DUMMY USB_PWR ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 74 C. Подключите выводы Ground (GND) к контактам Ground (GND). D. Контакты MIC_RET и OUT_RET предназначены только для аудиопанели HD. При использовании аудиопанели AC’97 подключать их не нужно. E. Процедура активации микрофона приведена ниже. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 75 корпуса. Модуль передней панели в основном состоит из кнопки питания, кнопки сброса, индикатора питания, индикатора активности жесткого диска, динамика и т.п. При подключении к этому разъему модуля передней панели корпуса удостоверьтесь, что провода подключаются к соответствующим контактам. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 76 вентилятора процессора на данной материнской плате, для этого следует использовать контакты 1-3. Контакты 1-3 подключены Установка вентилятора с 3-контактным разъемом Колодка питания ATX Подключите к этой колодке кабель питания ATX. (24-контактный ATXPWR1) (см. стр. 2, п. 6) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 77 ATX 12 В, чтобы обеспечить достаточную мощность электропитания. В противном случае включение системы будет невозможно. Колодка COM-порта Данная колодка COM-порта позволяет подключить модуль (9-контактный COM1) порта COM. (см. стр. 2, п. 24) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 78 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 79 önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun -da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin.
  • Seite 80 - (Realtek ALC662 Ses Codec’i) 5,1 Kanal HD Ses - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn - Realtek RTL8111E - LAN’da Uyan özelliğini destekler - LAN Kablo Algılama’yı destekler - Enerji Verimli Ethernet 802.3az desteği - PXE’yi destekler ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 81 - DRAM, VDDP, VDDR, SB Voltaj Çoklu ayarı Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü Donanım - CPU Sıcaklık Duyarlılığı Monitör - Kasa Sıcaklık Duyarlılığı ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 82 7 / 7 64-bit / Vista / Vista 64-bit uyumlu Sertifikalar - FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 83 CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan profili, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 84 üç USB 2.0 fişi (bkz. s.2 No. 20) bulunur. Her USB 2.0 fişi iki USB 2.0 portunu destekler. (9-pinli USB6_7) (bkz. s.2 No. 22) (9-pinli USB8_9) USB_PWR (bkz. s.2 No. 21) DUMMY USB_PWR ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 85 E. Ön mikrofonu etkinleştirmek için Windows ® 7 / 7 64-bit / Vista / Vista 64-bit İS için: Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses Seviyesi”ni ayarlayın. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 86 Bu, yazdırma portu kablosu için AFD# ERROR# yazıcı cihazlarının uygun (25-pinli LPT1) PINIT# SLIN# bağlanmasını sağlayan bir (bkz. s.2 No. 18) arayüzdür. SPD7 SPD6 ACK# SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 87 Lütfen bir ATX 12V güç kaynağını bu konektöre (4-pinli ATX12V1) bağlayın. (bkz. s.2 No. 1) Seri port Fişi Bu COM1 fişi bir seri port modülünü destekler. (9-pinli COM1) (bkz. s.2 No. 24) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 88 CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını bulun ve çift tıklatın. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 89 1. 제품소개 ASRock 의 FM2A75M-DGS 메인 보드를 구매하여 주신것에 대하여 감사 드립니다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치 방법이 실...
  • Seite 90 - 웨이크 - 온 - 랜 지원 - LAN 케이블 감지 지원 - 절전형 이더넷 802.3az 지원 - PXE 지원 후면판 I/O I/O Panel - 1 개 PS/2 마우스 / 키보드 포트 - 1 개의 D-Sub 포트 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 91 하드웨어 모니터 - CPU 온도 감지 - 마더보드 온도 감지 - CPU/ 섀시 / 전원 팬 회전 속도계 : 샤시 ( 케이스 ) 팬 회전 속도 계 - CPU/ 섀시 저소음 팬 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 92 인증서 - FCC, CE, WHQL - ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 ) * 상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 . http://www.asrock.com 1.3 점퍼 셋팅 그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다 . 점퍼 캡이 핀 위에 있을 때 , 점퍼는 “ 쇼트 ” 입니다 .
  • Seite 93 는 2 개의 USB 2.0 포트를 지원 할 수 있습니다 . (9 핀 USB6_7) (2 페이지 , 22 번 항목 참조 ) (9 핀 USB8_9) USB_PWR (2 페이지 , 21 번 항목 참조 ) DUMMY USB_PWR ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 94 OUT2_L 에 연결합 니다 . Ground (GND) 을 Ground (GND) 에 연결합니다 . MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 . 이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 . 앞면 마이크 작동 . ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 95 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 . 새시 스피커 헤더 새시 스피커를 이 헤더에 연결하십시오 . (4 핀 SPEAKER 1) (2 페이지 , 14 번 항목 참조 ) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 96 종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이 가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 , Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 . 20 핀 ATX 전원 공급장치 설치 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 97 스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다 . (D: \ BIN \ ASSETUP.EXE, D: 는 CD-ROM 드라이브 ) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 98 い。 www.asrock.com/support/index.asp 1.1 パッケージ内容 ASRock FM2A75M-DGS マザーボード: (Micro ATX フォームファクター : 8.9-in x 7.6-in, 22.6 cm x 19.3 cm) ASRock FM2A75M-DGS クイックインストレーションガイド ASRock FM2A75M-DGS サポート CD 2 x シリアル ATA (SATA) データケーブル(オプション) 1 x I/O パネルシールド ASRockからのお知らせ ... ® Windows...
  • Seite 99 - 5.1 CH HD オーディオ (Realtek ALC662 オーディオ Codec) - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Wake-On-LAN をサポート - LAN ケーブル検出をサポート - Energy Efficient Ethernet 802.3az をサポート - PXE をサポート ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 100 - プラグ&プレイをサポート - ACPI 1.1 準拠ウェイクアップイベント - jumperfree モードサポート - SMBIOS 2.3.1 サポート - DRAM、VDDP、VDDR、SB ブリッジ電圧 サポート CD - ドライバー、ユーティリティ、アンチウィルスソフトウェアハードウェア ( 体験版 )、CyberLink MediaEspresso 6.5 試用版 モニター - CPU 温度検知 - マザーボード温度検知 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 101 - 電源モニター : +12V, +5V, +3.3V, Vcore ® ® - Microsoft Windows 7/7 64-bit/Vista /Vista 64-bit compliant ® 認証 - FCC, CE, Microsoft WHQL 認証済み - ErP/EuP 対応(ErP/EuP 対応の電源装置が必要です) * 製品の詳細については、http://www.asrock.com を御覧なさい。 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 102 注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリア する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実 行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 103 ページ2, アイテム 20 を参照 ヘッダが搭載されています。それ ぞれの USB 2.0 ヘッダは 2 つの USB 2.0 ポートをサポートできま す。 (9 ピン USB6_7) ページ2, アイテム 22 を参照 USB_PWR (9 ピン USB8_9) ページ2, アイテム 21 を参照 DUMMY USB_PWR ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 104 AC’97 オーディオパネルを使用する場合、次のように前面パ ネルのオーディオヘッダに取り付けてください。 Mic_IN (MIC) を MIC2_L に接続します。 Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。 Ground (GND) を Ground (GND) に接続しま す。 MIC_RET と OUT_RET はオーディオパネル専用です。 AC’97 オーディオパネルに接続する必要はありません。 フロントマイクを有効化するには。 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 105 す。LED は、システムが動作しているときに点灯します。LED はシステム が S1 スリープ状態のときに点滅します。システムが S3 または S4 スリープ状 態になるか、電源オフ (S5) になると、LED は消灯します。 HDLED ( ハードドライブアクティビティ LED): シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続 します。LED は、ハードドライブがデータの読み込みまたは書き込み動作を しているときに点灯します。 前面パネルのデザインはシャーシによって異なります。前面パネルモジュール は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア クティビティ LED、スピーカーなどから構成されています。シャーシの前面 パネルモジュールをこのヘッダに接続する際は、ワイヤとピンの割り当てが正 しく対応していることを確認してください。 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 106 ATX 電源コネクタを接続します。 (24 ピン ATXPWR1)  ページ2, アイテム 6 を参照 このマザーボードには 24 ピン ATX 電源コネクタが装備されており、 従来の 20 ピン ATX 電源装置を採用している場合でも作動します。 20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源 装置にプラグを差し込みます。 20 ピン ATX 電源装置の取り付け ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 107 ATX 12V コネクタ このコネクタには CPU に Vcore 電 源を供給できるように、ATX 12V (4 ピン ATX12V1) プラグを備えたサワーサプライを ページ2, アイテム 1 を参照 接続する必要があることに注意し てください。接続に問題があると、電源 は正しく供給されません。 シリアルポートヘッダ この COM1 ヘッダは、シリアルポートモ ジュールをサポートします。 (9 ピン COM1) ページ2, アイテム 24 を参照 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 108 7 / 7 64-bit / Vista / Vista bit といった様々なマイクロソフト ウインドウズ オペレーティングシステムをサポートしま す。マザーボードに付属しているサポート CD はマザーボードの特徴を有効にするために 必要なドライバやユーティリティを含んでいます。サポート CD を使用するには、CDROM ド ライブに CD を挿入してください。AUTORUN 機能が有効な場合、自動的にメインメニュウ が立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち上がります。 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 109 1. 主板簡介 謝謝你采用了華擎 FM2A75M-DGS 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定 性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信 息可參看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。 華擎网址:http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 FM2A75M-DGS 主板 (Micro ATX 規格 : 8.9 英吋 X 7.6 英吋 , 22.6 厘米 X 19.3 厘米 ) 華擎...
  • Seite 110 - 支持 Energy Efficient Ethernet 802.3az - 支持 PXE Rear Panel I/O 界面 - 1 個 PS/2 鼠標 / 鍵盤接口 ( 后面板輸入 / - 1 個 D-Sub 接口 輸出接口 ) - 1 個 DVI-D 接口 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 111 - CPU/ 機箱 / 電源風扇轉速計 - CPU/ 機箱靜音風扇 - CPU/ 機箱風扇多速控制 - 電壓範圍:+12V, +5V, +3.3V, 核心電壓 ® ® 操作系統 - Microsoft Windows 7/7 64 位元 /Vista /Vista 64 位元 / 适用于此主板 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 112 認證 - FCC, CE, WHQL - 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應 器 ) * 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com 1.3 跳線設置 插圖所示的就是設置跳線的方法。當跳線 帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短 接”。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路”。插圖顯示了一個 3 針...
  • Seite 113 這組 USB 2.0 接針可以支持 兩個 USB 2.0 接口。 (9 針 USB6_7) ( 見第 2 頁第 22 項 ) (9 針 USB8_9) USB_PWR ( 見第 2 頁第 21 項 ) DUMMY USB_PWR ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 114 D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。 E. 開啟前置麥克風。 ® 在 Windows 7 / 7 64 位元 / Vista / Vista 64 位元操作系 統中 : 在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 115 ( 見第 2 頁第 14 項 ) 打印機端口接針 這是一個連接打印機端口的 AFD# ERROR# 接口,方便您連接打印機設 (25 針 LPT1) PINIT# SLIN# 備。 ( 見第 2 頁第 18 項 ) SPD7 SPD6 ACK# SPD5 BUSY SPD4 SPD3 SLCT SPD2 SPD1 SPD0 STB# ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 116 ATX 12V 接頭 請將一個 ATX 12V 電源供應 器接到這個接頭。 (4 針 ATX12V1) ( 見第 2 頁第 1 項 ) 串行接口連接器 這個 COM1 端口支持一個串行 接口的外設。 (9 針 COM1) ( 見第 2 頁第 24 項 ) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 117 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序,請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦,或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息,請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統:Microsoft Windows 7/7 64 位元 /Vista Vista 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的必要驅動和實用 程序。請將隨機支持光盤放入光驅裡,如果電腦的“自動運行”功能已啟用,屏幕將 會自動顯示主菜單。如果主菜單不能自動顯示,請查找支持光盤內 B I N 文件夾下的 “ASSETUP.EXE”,并雙擊它,即可調出主菜單。 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 118 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求,然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限,系指在一般正常使用狀況下。 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 119 1. 主機板簡介 謝謝你採用了華擎 FM2A75M-DGS 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指 導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址:http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品 華擎 FM2A75M-DGS 主機板 (Micro ATX 規格 : 8.9 英吋 x 7.6 英吋 , 22.6 公分 x 19.3 公分 ) 華擎...
  • Seite 120 - 支援 Energy Efficient Ethernet 802.3az - 支援 PXE Rear Panel I/O 界面 - 1 個 PS/2 滑鼠 / 鍵盤接口 ( 後背板輸入 / - 1 個 D-Sub 接口 輸出接口 ) - 1 個 DVI-D 接口 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 121 - 主機板溫度偵測 - CPU/ 機箱 / 電源風扇轉速計 - CPU/ 機箱靜音風扇 - CPU/ 機箱風扇多速控制 - 電壓範圍:+12V, +5V, +3.3V, 核心電壓 ® ® 操作系統 - Microsoft Windows 7/7 64 位元 /Vista /Vista 64 位元 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 122 認證 - FCC, CE, WHQL - 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 ) * 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com 1.3 跳線設置 插圖所示的就是設置跳線的方法。當跳線 帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短 接”。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路”。插圖顯示了一個 3 針...
  • Seite 123 針。每組 USB 2.0 接針可以 支援兩個 USB 2.0 接口。 (9 針 USB6_7) ( 見第 2 頁第 22 項 ) USB_PWR (9 針 USB8_9) ( 見第 2 頁第 21 項 ) DUMMY USB_PWR ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 124 D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到 AC’97 音效面板。 E. 開啟前置麥克風。 ® 在 Windows 7 / 7 64 位元 / Vista / Vista 64 位元作業系 統中 : 在 Realtek 控制面板中點選”FrontMic”。調整”Recording Volume”。 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 125: (4 針 Cha_Fan1)

    頭, 並 讓 黑 線 與 接 地 的 針 腳 +12V (4 針 CHA_FAN1) CHA_FAN_SPEED FAN_SPEED_CONTROL 相接。 ( 見第 2 頁第 16 項 ) (3 針 PWR_FAN1) ( 見第 2 頁第 31 項 ) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 126: Cpu 風扇接頭

    請注意,必需將帶有 ATX 12V 插頭的電源供應器連接到這個 (4 針 ATX12V1) 插座,這樣就可以提供充足的 ( 見第 2 頁第 1 項 ) 電力。如果不這樣做,就會導 致供電故障。 序列埠 這個序列埠 COM1 支援一個序 列埠的裝置。 (9 針 COM1) ( 見第 2 頁第 24 項 ) ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 127 運行需要時,測試和初始化元件。有關 B I O S 設置的詳細訊息,請查閱隨機支援光碟 裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統:Microsoft Windows 7/7 64 位元 / Vista /Vista 64 位元。主板附帶的支援光碟包含各種有助於提高主板效能的必要驅 動和實用程式。請將隨機支援光碟放入光碟機裡,如果系統的“自動運行”功能已啟 用,銀幕將會自動顯示主菜單。如果主菜單不能自動顯示,請查閱支援光碟內 B I N 文 件夾下的 ASSETUP.EXE 文件並雙點它,即可調出主菜單。 ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 128 Dalam kondisi terjadinya modifikasi buku pedoman ini, versi baru akan diperlihatkan dalam website ASRock tanpa peringatan lebih. Anda dapat mendapatkan kartu- kartu yang paling baru dan daftar bantuan CPU pada website ASRock. Website ASRock http://www.asrock.com 1.1 Isi Paket Papan Induk FM2A75M-DGS ASRock (Faktor Form Mikro ATX: 8.9-in x 7.6-in, 22.6 cm x 19.3 cm)
  • Seite 129 - 5.1 CH HD Audio (Realtek ALC662 Audio Codec) - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Menggunakan Wake-On-LAN - Mendukung Deteksi Kabel LAN - Mendukung Energy Efficient Ethernet 802.3az - Mendukung PXE ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 130: Penghubung

    - Penyesuaian berbagai tegangan DRAM, VDDP, VDDR, SB Sokongan CD - Penggerak, kegunaan, Software AntiVirus (Versi Cobaan), CyberLink MediaEspresso 6.5 Trial Penjaga - Perasa Suhu CPU Hardware - Perasa Suhu Casis - Pengukur Kipas CPU/casis/Power ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 131 Windows 7 / 7 64-bit / Vista Vista 64-bit Sertifikasi - FCC, CE, WHQL - ErP/EuP Ready (memerlukan catu daya ErP/EuP ready) * Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 132: Installing Os On A Hdd Larger Than 2Tb In Ahci Mode

    Normally it is an optical drive.) You can also press <F11> to launch boot menu at system POST and choose the item “UEFI:xxx“ to boot. ® 4. Start Windows installation. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 133: Installing Os On A Hdd Larger Than 2Tb In Raid Mode

    4. Press <F11> to enter Boot Manual. Choose UEFI : Built - in EFI Shell. 5. Key in drvcfg, for example you will see below: Drv[4E] Ctrl[B5] Lang[eng] 6. Key in dh [Drv number], for example: key in dh 4E. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 134 8. Choose Logical Drive Main Menu to set up Raid Drive. 9. Choose Logical Drive Create Menu to create a Raid Drive. 10. Choose Usable Physical Drive List to select Raid HDD. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 135 14. Press <F10> to exit Utility. 15. During reboot, please press <F11> to enter Boot Manual. Choose UEFI: SCSI CD/DVD Drive. ® * This option only shows on Windows 7 64-bit and Vista 64-bit OS. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 136 A. Disable System Restore. a. Type “systempropertiesprotection” in the Start Menu. Then press "Enter". b. De-select Local Disks for System Restore. Then Click “Turn System Restore Off” to confirm. Then Press “Ok”. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 137 Type “computer management” in the Start Menu, then press “Enter”. b. Go to “Services and Applications>Services”; Then double click “Volume Shadow Copy”. c. Set “Startup type” to “Disable” then Click “OK”. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...
  • Seite 138 C. Reboot your system. (It may take about 5 mins to boot.) ® D. The Windows will install this hotfix then reboot by itself. E. Please start to install motherboard drivers and utilities. 17. Finish. ASRock FM2A75M-DGS Motherboard Downloaded from www.Manualslib.com manuals search engine...

Inhaltsverzeichnis
