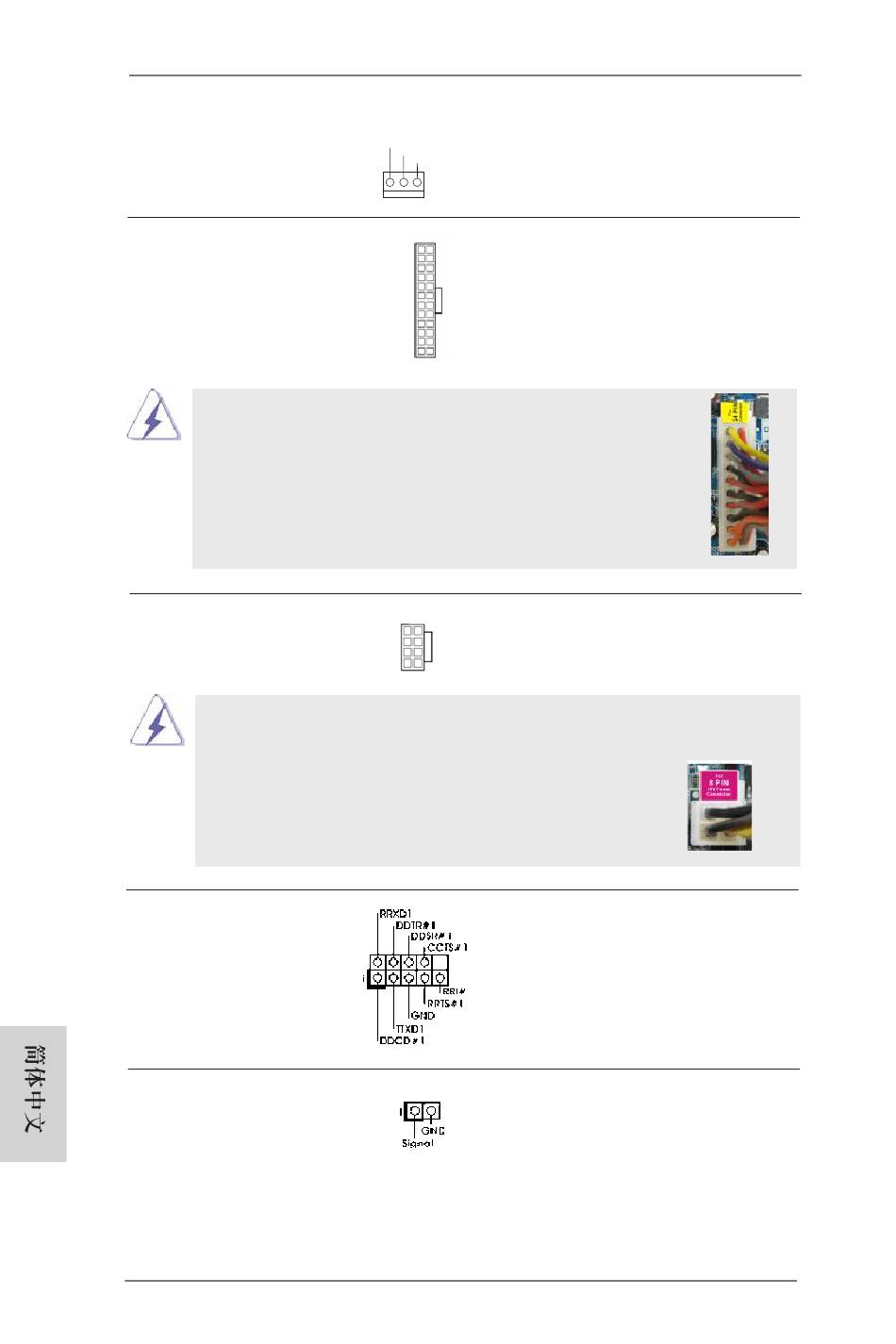

(3 針 CPU_FAN2)
( 見第 2 頁第 4 項 )
ATX 電源接頭
(24 針 ATXPWR1)
( 見第 2 頁第 7 項 )
ATX 12V 接頭
(8 針 ATX12V1)
( 見第 2 頁第 2 項 )
串行接口連接器
(9 針 COM1)
( 見第 2 頁第 24 項 )
機箱開啟警告功能接針
(2 針 CI1)
( 見第 2 頁第 27 項 )
136
GND
+12V
CPU_FAN_SPEED
12
1
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
4
1
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
ASRock FM2A75M Pro4+ Motherboard
請將 ATX 電源供應器連接到這
24
個接頭。
13
20-Pin ATX 電源安裝說明
請將一個 ATX 12V 電源供應
8
器接到這個接頭。
5
4-Pin ATX 12V 電源安裝說明
這個 COM1 端口支持一個串行
接口的外設。
本主板支持機箱開啟偵測功
能 , 可偵測機箱蓋是否被移動
。此功能需機箱具備機箱開
啟偵測設計。
12
24
1
13
4
8
1
5
