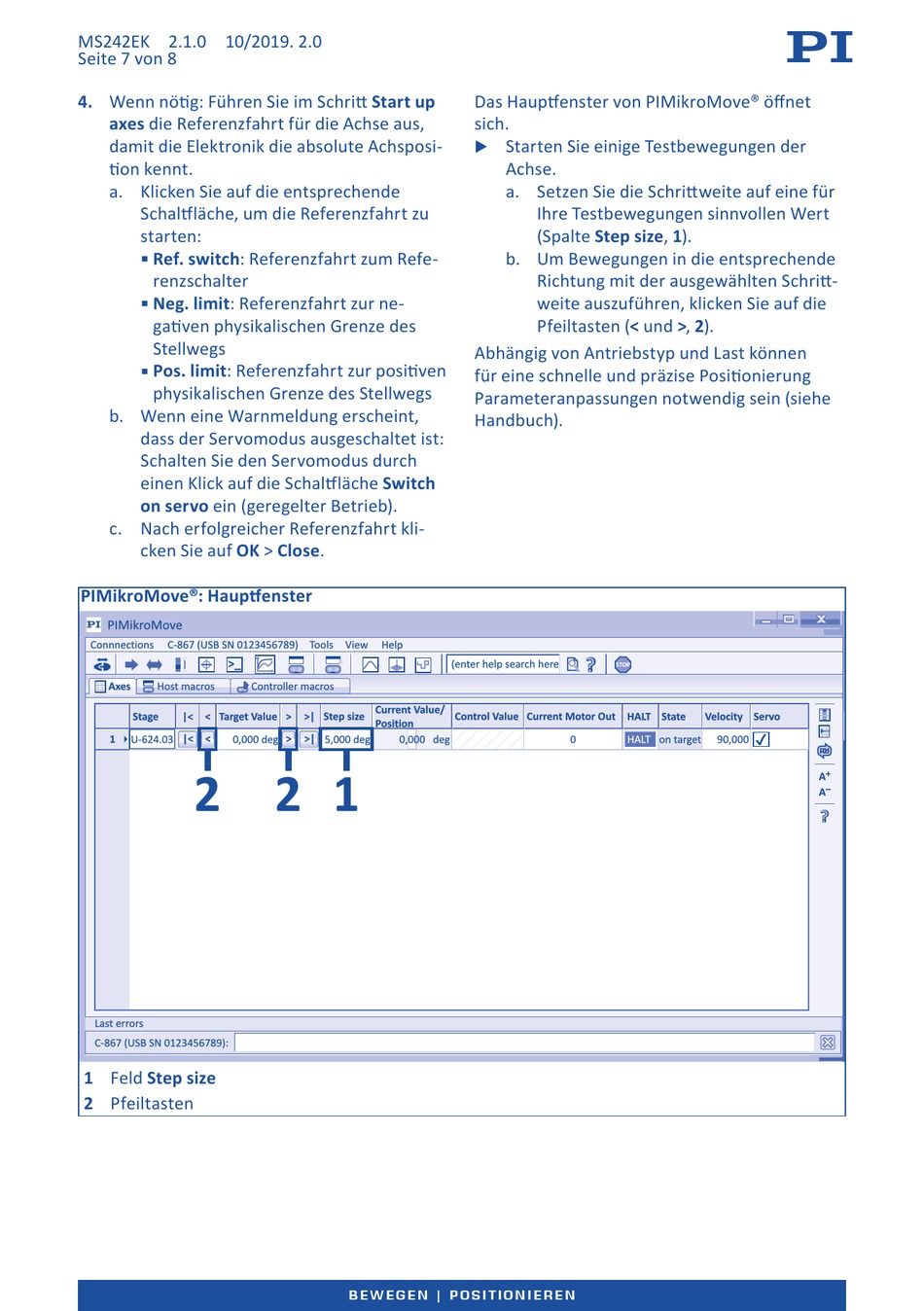

PI C-863 Kurzanleitung Seite 7

MS242EK 2.1.0 10/2019. 2.0
Seite 7 von 8
4. Wenn nötig: Führen Sie im Schritt Start up
axes die Referenzfahrt für die Achse aus,
damit die Elektronik die absolute Achsposi-
tion kennt.
a. Klicken Sie auf die entsprechende
Schaltfläche, um die Referenzfahrt zu
starten:
▪ ▪
Ref. switch: Referenzfahrt zum Refe-
renzschalter
▪ ▪
Neg. limit: Referenzfahrt zur ne-
gativen physikalischen Grenze des
Stellwegs
▪ ▪
Pos. limit: Referenzfahrt zur positiven
physikalischen Grenze des Stellwegs
b. Wenn eine Warnmeldung erscheint,
dass der Servomodus ausgeschaltet ist:
Schalten Sie den Servomodus durch
einen Klick auf die Schaltfläche Switch
on servo ein (geregelter Betrieb).
c. Nach erfolgreicher Referenzfahrt kli-
cken Sie auf OK > Close.
PIMikroMove®: Hauptfenster
1 Feld Step size
2 Pfeiltasten
Das Hauptfenster von PIMikroMove® öffnet
sich.
Starten Sie einige Testbewegungen der
X
Achse.
a. Setzen Sie die Schrittweite auf eine für
b. Um Bewegungen in die entsprechende
Abhängig von Antriebstyp und Last können
für eine schnelle und präzise Positionierung
Parameteranpassungen notwendig sein (siehe
Handbuch).
B E W E G E N | P O S I T I O N I E R E N
Ihre Testbewegungen sinnvollen Wert
(Spalte Step size, 1).
Richtung mit der ausgewählten Schritt-
weite auszuführen, klicken Sie auf die
Pfeiltasten (< und >, 2).
