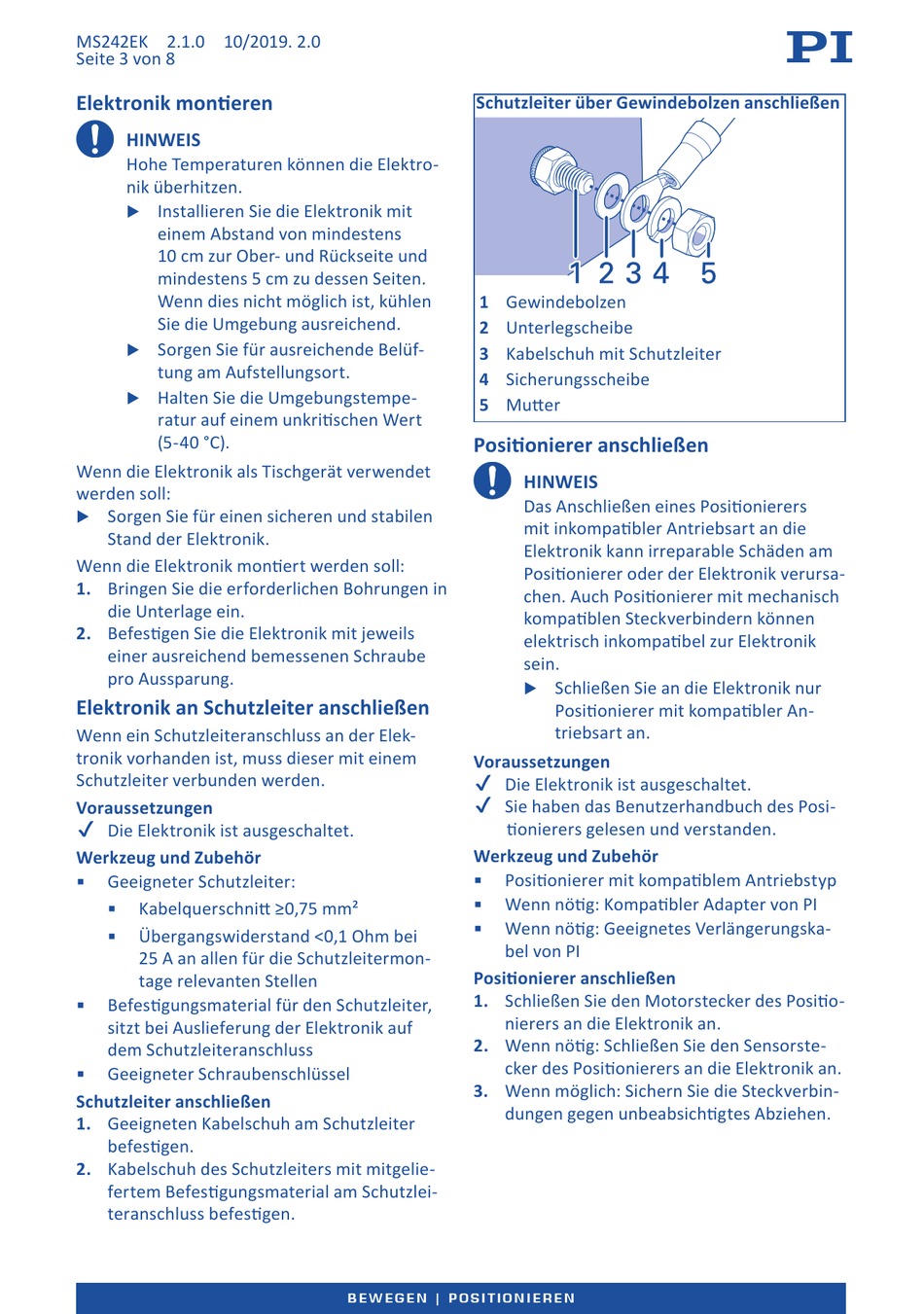

Elektronik Montieren; Elektronik An Schutzleiter Anschließen - PI C-863 Kurzanleitung

MS242EK 2.1.0 10/2019. 2.0
Seite 3 von 8

Elektronik montieren

HINWEIS
Hohe Temperaturen können die Elektro-
nik überhitzen.
Installieren Sie die Elektronik mit
X
einem Abstand von mindestens
10 cm zur Ober- und Rückseite und
mindestens 5 cm zu dessen Seiten.
Wenn dies nicht möglich ist, kühlen
Sie die Umgebung ausreichend.
Sorgen Sie für ausreichende Belüf-
X
tung am Aufstellungsort.
Halten Sie die Umgebungstempe-
X
ratur auf einem unkritischen Wert
(5-40 °C).
Wenn die Elektronik als Tischgerät verwendet
werden soll:
Sorgen Sie für einen sicheren und stabilen
X
Stand der Elektronik.
Wenn die Elektronik montiert werden soll:
1. Bringen Sie die erforderlichen Bohrungen in
die Unterlage ein.
2. Befestigen Sie die Elektronik mit jeweils
einer ausreichend bemessenen Schraube
pro Aussparung.
Elektronik an Schutzleiter anschließen
Wenn ein Schutzleiteranschluss an der Elek-
tronik vorhanden ist, muss dieser mit einem
Schutzleiter verbunden werden.
Voraussetzungen
✔
Die Elektronik ist ausgeschaltet.
Werkzeug und Zubehör
▪ ▪
Geeigneter Schutzleiter:
▪ ▪
Kabelquerschnitt ≥0,75 mm²
▪ ▪
Übergangswiderstand <0,1 Ohm bei
25 A an allen für die Schutzleitermon-
tage relevanten Stellen
▪ ▪
Befestigungsmaterial für den Schutzleiter,
sitzt bei Auslieferung der Elektronik auf
dem Schutzleiteranschluss
▪ ▪
Geeigneter Schraubenschlüssel
Schutzleiter anschließen
1. Geeigneten Kabelschuh am Schutzleiter
befestigen.
2. Kabelschuh des Schutzleiters mit mitgelie-
fertem Befestigungsmaterial am Schutzlei-
teranschluss befestigen.
Schutzleiter über Gewindebolzen anschließen
1 Gewindebolzen
2 Unterlegscheibe
3 Kabelschuh mit Schutzleiter
4 Sicherungsscheibe
5 Mutter
Positionierer anschließen
Voraussetzungen
✔
Die Elektronik ist ausgeschaltet.
✔
Sie haben das Benutzerhandbuch des Posi-
tionierers gelesen und verstanden.
Werkzeug und Zubehör
▪ ▪
Positionierer mit kompatiblem Antriebstyp
▪ ▪
Wenn nötig: Kompatibler Adapter von PI
▪ ▪
Wenn nötig: Geeignetes Verlängerungska-
bel von PI
Positionierer anschließen
1. Schließen Sie den Motorstecker des Positio-
nierers an die Elektronik an.
2. Wenn nötig: Schließen Sie den Sensorste-
cker des Positionierers an die Elektronik an.
3. Wenn möglich: Sichern Sie die Steckverbin-
dungen gegen unbeabsichtigtes Abziehen.
B E W E G E N | P O S I T I O N I E R E N B E W E G E N | P O S I T I O N I E R E N
HINWEIS
Das Anschließen eines Positionierers
mit inkompatibler Antriebsart an die
Elektronik kann irreparable Schäden am
Positionierer oder der Elektronik verursa-
chen. Auch Positionierer mit mechanisch
kompatiblen Steckverbindern können
elektrisch inkompatibel zur Elektronik
sein.
Schließen Sie an die Elektronik nur
X
Positionierer mit kompatibler An-
triebsart an.
