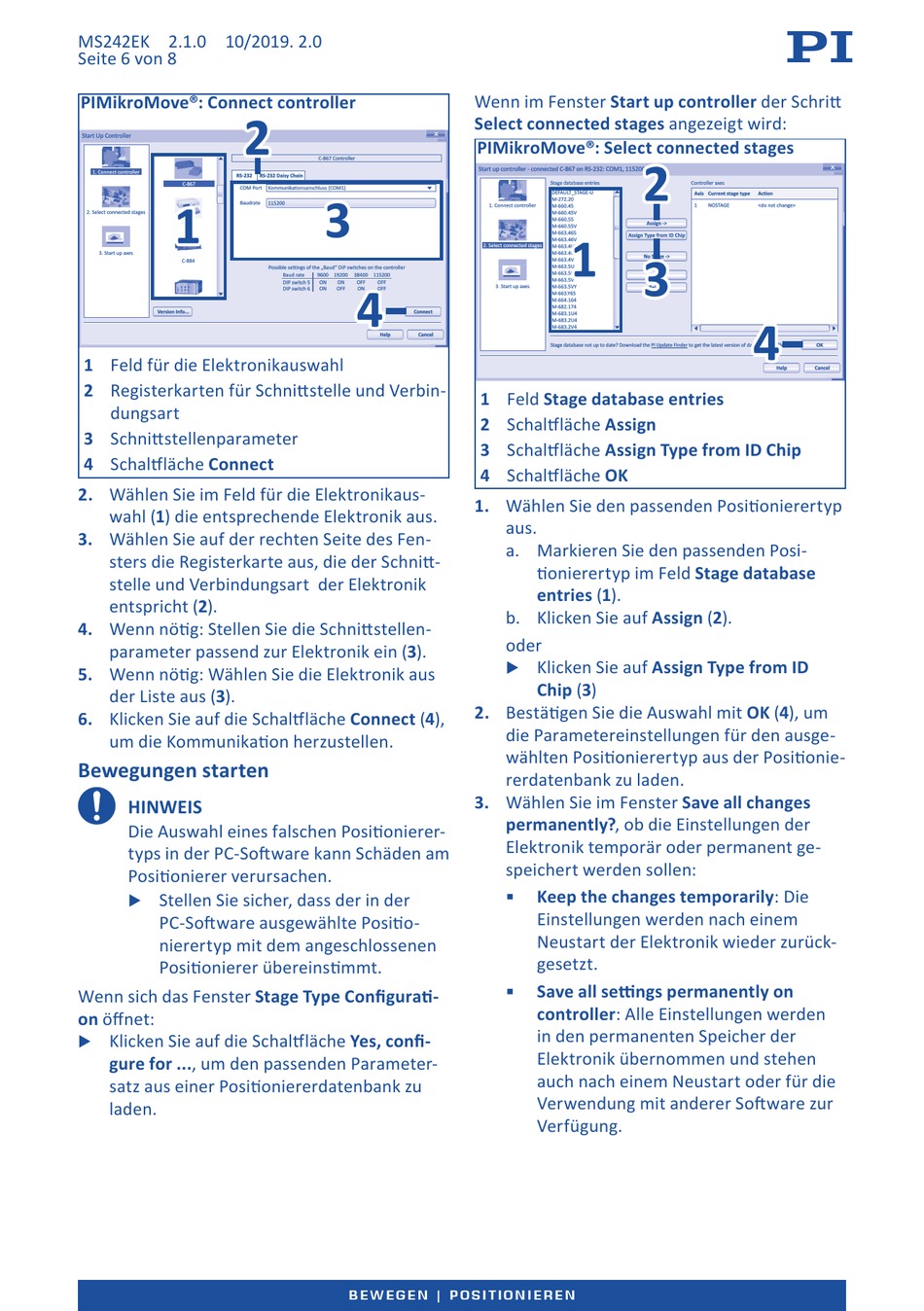

Bewegungen Starten - PI C-863 Kurzanleitung

MS242EK 2.1.0 10/2019. 2.0
Seite 6 von 8
PIMikroMove®: Connect controller
1 Feld für die Elektronikauswahl
2 Registerkarten für Schnittstelle und Verbin-
dungsart
3 Schnittstellenparameter
4 Schaltfläche Connect
2. Wählen Sie im Feld für die Elektronikaus-
wahl (1) die entsprechende Elektronik aus.
3. Wählen Sie auf der rechten Seite des Fen-
sters die Registerkarte aus, die der Schnitt-
stelle und Verbindungsart der Elektronik
entspricht (2).
4. Wenn nötig: Stellen Sie die Schnittstellen-
parameter passend zur Elektronik ein (3).
5. Wenn nötig: Wählen Sie die Elektronik aus
der Liste aus (3).
6. Klicken Sie auf die Schaltfläche Connect (4),
um die Kommunikation herzustellen.

Bewegungen starten

HINWEIS
Die Auswahl eines falschen Positionierer-
typs in der PC-Software kann Schäden am
Positionierer verursachen.
Stellen Sie sicher, dass der in der
X
PC-Software ausgewählte Positio-
nierertyp mit dem angeschlossenen
Positionierer übereinstimmt.
Wenn sich das Fenster Stage Type Configurati-
on öffnet:
Klicken Sie auf die Schaltfläche Yes, confi-
X
gure for ..., um den passenden Parameter-
satz aus einer Positioniererdatenbank zu
laden.
Wenn im Fenster Start up controller der Schritt
Select connected stages angezeigt wird:
PIMikroMove®: Select connected stages
1 Feld Stage database entries
2 Schaltfläche Assign
3 Schaltfläche Assign Type from ID Chip
4 Schaltfläche OK
1. Wählen Sie den passenden Positionierertyp
aus.
a. Markieren Sie den passenden Posi-
b. Klicken Sie auf Assign (2).
oder
X
2. Bestätigen Sie die Auswahl mit OK (4), um
die Parametereinstellungen für den ausge-
wählten Positionierertyp aus der Positionie-
rerdatenbank zu laden.
3. Wählen Sie im Fenster Save all changes
permanently?, ob die Einstellungen der
Elektronik temporär oder permanent ge-
speichert werden sollen:
▪ ▪
▪ ▪
B E W E G E N | P O S I T I O N I E R E N
tionierertyp im Feld Stage database
entries (1).
Klicken Sie auf Assign Type from ID
Chip (3)
Keep the changes temporarily: Die
Einstellungen werden nach einem
Neustart der Elektronik wieder zurück-
gesetzt.
Save all settings permanently on
controller: Alle Einstellungen werden
in den permanenten Speicher der
Elektronik übernommen und stehen
auch nach einem Neustart oder für die
Verwendung mit anderer Software zur
Verfügung.
