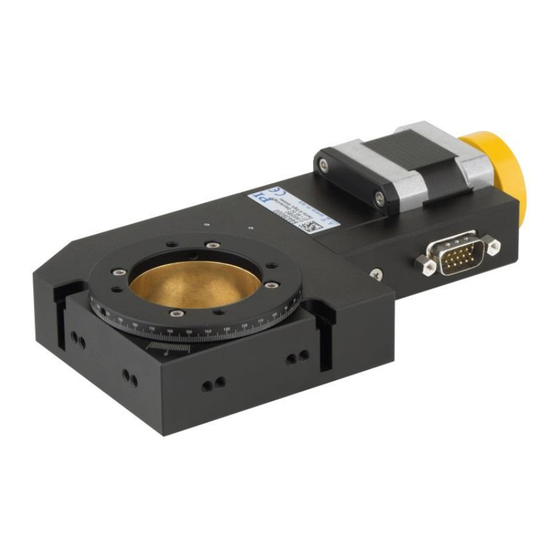

- Seite 1 Drehtisch DT-80 01.1 Benutzerhandbuch Drehtisch DT-80 6443-9- Bestellnr. Bestellnr. 6443-9- Benutzerhandbuch Version: 01.003 Datum: 19.07.2019...
- Seite 2 02.2 Drehtisch DT-80 © 2019 PI miCos GmbH, Eschbach, Deutschland. Die Texte, Bilder und Zeichnungen dieses Handbuchs sind urheberrechtlich geschützt. PI GmbH behält insoweit sämtliche Rechte vor. Die Verwendung dieser Texte, Bilder und Zeichnungen ist nur auszugsweise und nur unter Angabe der Quelle erlaubt.
-
Seite 3: Inhaltsverzeichnis
10. ALTGERÄTE ENTSORGEN AUSPACKEN 11. EU- KONFORMITÄTSERKLÄRUNG PRODUKTBESCHREIBUNG Merkmale und Anwendungsbereich Modellübersicht Produktansicht Sicherheitshinweise Lieferumfang Optionales Zubehör Technische Ausstattung 4.7.1 Belastungsdaten 4.7.2 Motoren 4.7.3 Endschalter 4.7.4 Stecker 4.7.5 Technische Daten Umgebungsbedingungen www.pi.de // info@pi.de // phone:+49(0)7634-50 57 0 // fax:+49(0)7634-50 57 393... -
Seite 4: Über Dieses Dokument
• Dieses Benutzerhandbuch enthält die erforderlichen Informationen für die bestimmungsgemäße Verwendung des DT-80. Der DT-80 ist ein Laborgerät im Sinne der DIN EN 61010. Er ist für die • Grundsätzliches Wissen zu geregelten Systemen, zu Konzepten der Verwendung in Innenräumen und in einer Umgebung vorgesehen, die frei Bewegungssteuerung und zu geeigneten Sicherheitsmaßnahmen wird... -
Seite 5: Allgemeine Sicherheitshinweise
Der Betreiber ist für den korrekten Einbau und Betrieb des DT-80 können die Anwendung beeinflussen. • verantwortlich. Stellen Sie den DT-80 so auf, dass die Anwendung nicht durch die abgegebene Wärme beeinträchtigt wird. 2.2.1 Organisatorische Maßnahmen • Verlängerte Kabel für den Anschluss an die Elektronik können die Leistung des DT-80 beeinflussen und Schäden an der Elektronik... -
Seite 6: Maßnahmen Während Des Betriebes
4. Bewahren Sie das komplette Verpackungsmaterial auf für den Fall, dass das Produkt zurückgeschickt werden muss. • Falls während des Betriebs des DT-80 Geräusche auftreten, prüfen Sie die Einstellungen für die Regelparameter Ihres Controllers. WARNUNG Erstickungsgefahr für Kinder. Verpackungsfolien von •... -
Seite 7: Produktbeschreibung
Nehmen Sie niemals eine Achse in Betrieb, die Sie verdächtigen, beschädigt oder kaputt zu sein. Keine Stecker lösen oder verbinden, die unter Spannung stehen. WARNUNG Einzugsgefahr durch rotierende Teile, wie Kupplung und Kugelumlaufspindel www.pi.de // info@pi.de // phone:+49(0)7634-50 57 0 // fax:+49(0)7634-50 57 393... -
Seite 8: Optionales Zubehör
04.8 Drehtisch DT-80 torque constant mNm/A 41.3 WARNUNG speed constant rpm/V Es wird empfohlen, dass das gesamte Personal, das mit slope n/M curve rpm/mNm Arbeiten an diesem Produkt betraut ist und im Laufe dieser no load speed 5300 Arbeiten die mit dem ESD-Warnsymbol gekennzeichneten max.continues speed... -
Seite 9: Endschalter
DC Motor HD15 Motor Pinout with Mechanical Switches HD15m Function Encoder Channel A+ Encoder Channel B+ Encoder Channel I+ EGND GND Supply Encoder Encoder Channel A- Encoder Channel B- Encoder Channel I- Supply Voltage Encoder www.pi.de // info@pi.de // phone:+49(0)7634-50 57 0 // fax:+49(0)7634-50 57 393... -
Seite 10: Technische Daten
04.10 Drehtisch DT-80 4.7.5 Technische Daten TECHNISCHE DATEN Verfahrweg(°) 360 endless Nickwinkel(µrad) ± 30 Ebenheit(µm) ± 30 Gierwinkel(µrad) ± 100 Gewicht(kg) Motor (°) max. Geschwindigkeit(°/sec) Typische Auflösung(°) 0,004 0,004 Berechnete Auflösung(°) 0,001(RE) 0,01(FS) Bidirekt. Wiederholgenauigk.(°) ± 0,2 ± 0,2 Unidirekt. Wiederholgenauigk.(°) -
Seite 11: Umgebungsbedingungen
Umgebungsbedingungen Drehtisch befestigen Nur zur Verwendung in Innenräumen. Voraussetzung • Der DT-80 wurde bei einer Umgebungstemperatur von 20 °C (+/- 3 °C) Sie haben die allgemeinen Hinweise zur Installation gelesen und kalibriert. verstanden (siehe Kap. 5.1). • Die zulässige Betriebstemperatur liegt zwischen +5 °C und +40 °C. -
Seite 12: Last Befestigen
Zusatzteil befestigen Wählen Montageposition dass vorhandenen Befestigungsbohrungen im Schieber des DT-80 für das zu befestigende Zusatzteil verwendet werden können. Befestigen Sie das Zusatzteil mit den dazu gehörenden Schrauben und arretieren Sie den Drehteller zuvor, sodass keine Momente auf die Schneckenradübersetzung wirken. -
Seite 13: Wartung
KUNDENDIENST • Führen Sie nach 500 Einsatzstunden oder spätestens nach 1 Jahr eine Wenden Sie sich bei Fragen und Bestellungen an Ihre PI -Vertretung oder Wartungsfahrt über eine komplette Umdrehung durch, damit sich das schreiben Sie uns eine E-Mail (info@pi.de). -
Seite 14: Altgeräte Entsorgen
DIN EN ISO 12100:2010 Altgerätes, sofern es nach dem 13. August 2005 in Verkehr gebracht wurde. RoHS: EN 50581:2012 Falls Sie ein solches Altgerät von PI miCos besitzen, können Sie es versandkostenfrei an folgende Adresse senden: PI GmbH Freiburger Straße 30...
