FARBWERK
falls kann es zu Fehlfunktionen kommen und das farbwerk Steuergerät oder ande-
re Komponenten zerstört werden!
5. 5. 5. 5. Elektrische Anschlüsse Elektrische Anschlüsse Elektrische Anschlüsse Elektrische Anschlüsse

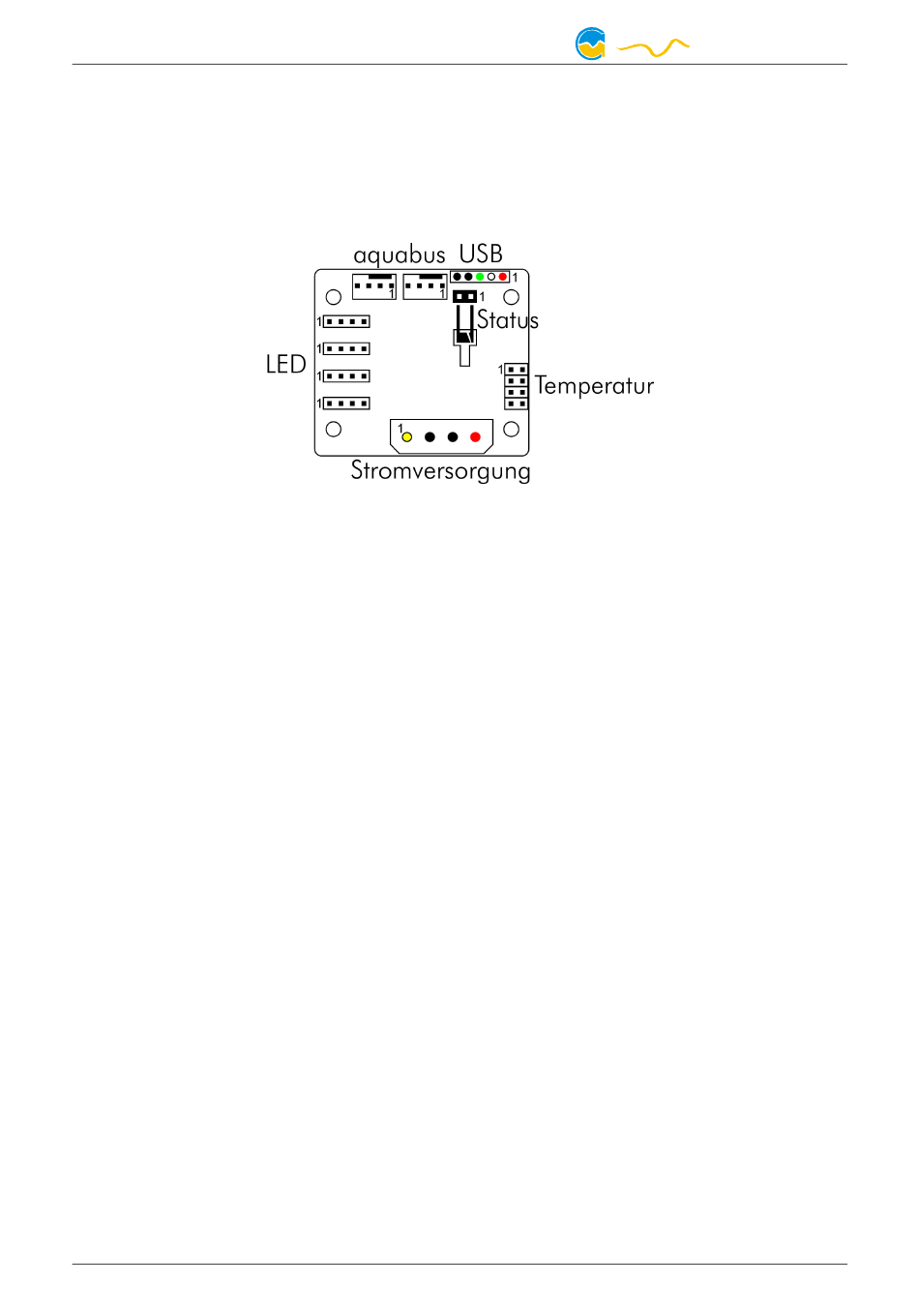

5.1. Übersicht über die Platine 5.1. 5.1. 5.1. Übersicht über die Platine Übersicht über die Platine Übersicht über die Platine
ACHTUNG: Schalten Sie unbedingt vor jedem Anschließen und Trennen von ex-
ternen Komponenten das PC-Netzteil komplett aus!

5.2. Stromversorgung

5.2. Stromversorgung
5.2. 5.2. Stromversorgung Stromversorgung
Schließen Sie hier einen freien Stromversorgungsstecker Ihres PC-Netzteils an. Die
Polarität des Steckers ergibt sich aus der Form. Wenden Sie beim Einstecken keine
Gewalt an sondern kontrollieren ggf. noch einmal die korrekte Ausrichtung des
Steckers.
Pinbelegung: Pin 1 +12 V Versorgung
Pin 2 GND
Pin 3 GND
Pin 4 +5 V Versorgung
5.3. LED-Ausgänge 1-4 5.3. 5.3. 5.3. LED-Ausgänge 1-4 LED-Ausgänge 1-4 LED-Ausgänge 1-4
Anschlussmöglichkeit für bis zu vier RGB-LED-Streifen. Die maximale Strombelast-
barkeit bei 12 V ist 2,5 A pro Farbkanal (entspricht 30 W), insgesamt maximal 8 A
(entspricht 96 W) kombiniert auf allen 12 Farbkanälen.
Die Ausgänge sind nicht kurzschlussfest!
Pinbelegung: Pin 1 +12 V Versorgung
Pin 2 GND blau (oder grün)
Pin 3 GND rot
Pin 4 GND grün (oder blau)
5.4. 5.4. 5.4.

5.4. USB

USB USB USB
Verbinden Sie diesen Anschluss mit einem freien internen USB-Anschluss Ihres
Mainboards. Achten Sie unbedingt auf korrekte Ausrichtung der Anschlussstecker!
- 28 - Aqua Computer GmbH & Co. KG
Gelliehäuser Str. 1, 37130 Gleichen
