5. 5. 5. 5. Elektrische Anschlüsse
Elektrische Anschlüsse
Elektrische Anschlüsse
Elektrische Anschlüsse

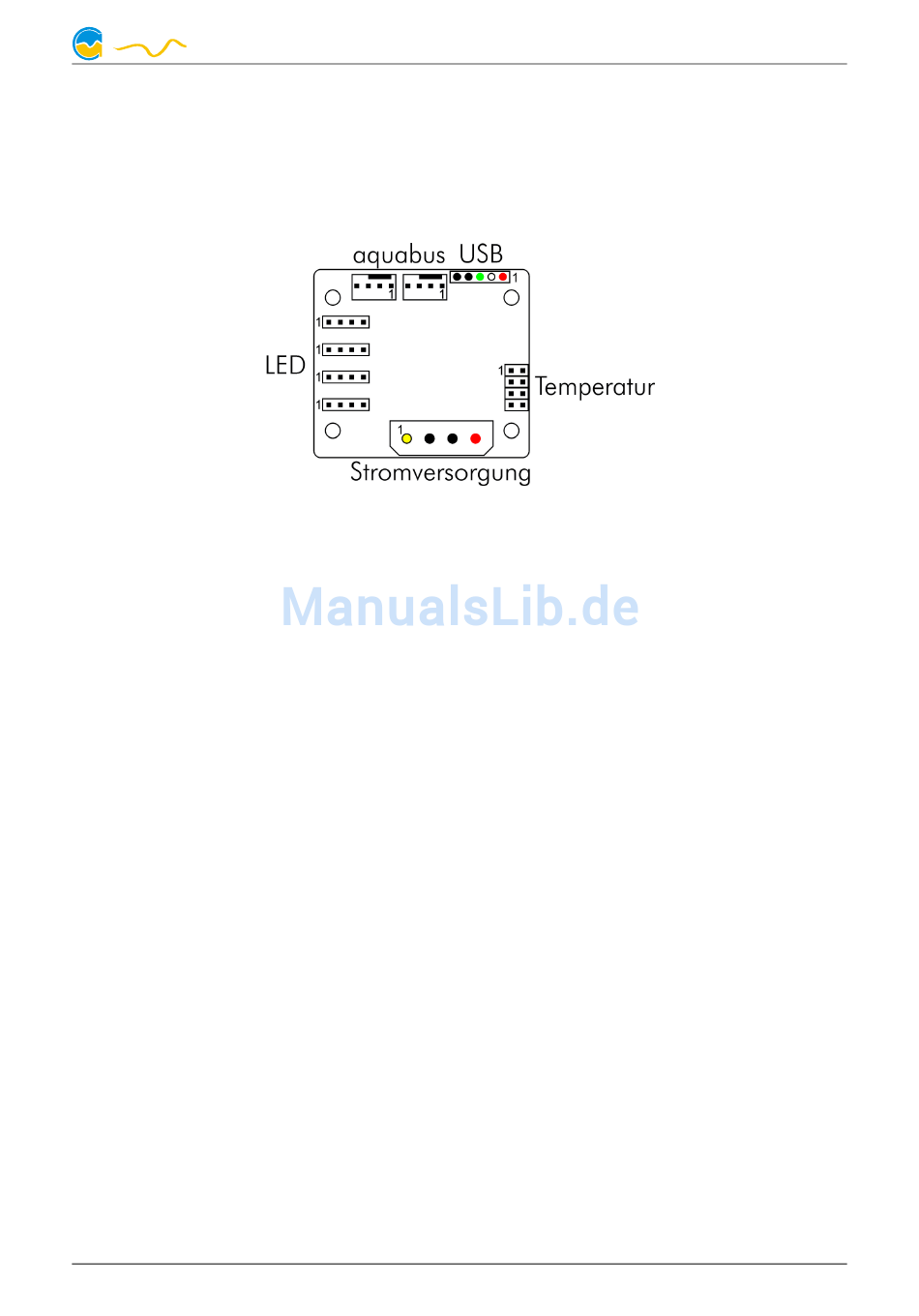

5.1. Übersicht über die Platine
5.1. Übersicht über die Platine
5.1. Übersicht über die Platine
5.1. Übersicht über die Platine
ACHTUNG: Schalten Sie unbedingt vor jedem Anschließen und Trennen von ex-
ternen Komponenten das PC-Netzteil komplett aus!
In den nachfolgenden Kapiteln sind die Funktionen der einzelnen Anschlüsse be-
schrieben.

Stromversorgung

Stromversorgung
Stromversorgung
Stromversorgung
5.2.
5.2.
5.2.
5.2.
Schließen Sie hier einen freien Stromversorgungsstecker Ihres PC-Netzteils an. Die
Polarität des Steckers ergibt sich aus der Form. Wenden Sie beim Einstecken keine
Gewalt an sondern kontrollieren ggf. noch einmal die korrekte Ausrichtung des
Steckers.
Pinbelegung:
Pin 1 +12 V Versorgung
Pin 2 GND
Pin 3 GND
Pin 4 +5 V Versorgung
5.3. LED-Ausgänge 1-4
5.3. LED-Ausgänge 1-4
5.3. LED-Ausgänge 1-4
5.3. LED-Ausgänge 1-4
Anschlussmöglichkeit für bis zu vier RGB-LED-Streifen. Die maximale Strombelast-
barkeit bei 12 V ist 2,5 A pro Farbkanal (entspricht 30 W), insgesamt maximal 8 A
(entspricht 96 W) kombiniert auf allen 12 Farbkanälen.
Die Ausgänge sind nicht kurzschlussfest!
Pinbelegung:
Pin 1 +12 V Versorgung
Pin 2 GND blau
Pin 3 GND rot
Pin 4 GND grün
© 2014-2015
Aqua Computer GmbH & Co. KG
Gelliehäuser Str. 1, 37130 Gleichen
FARBWERK
- 5 -
