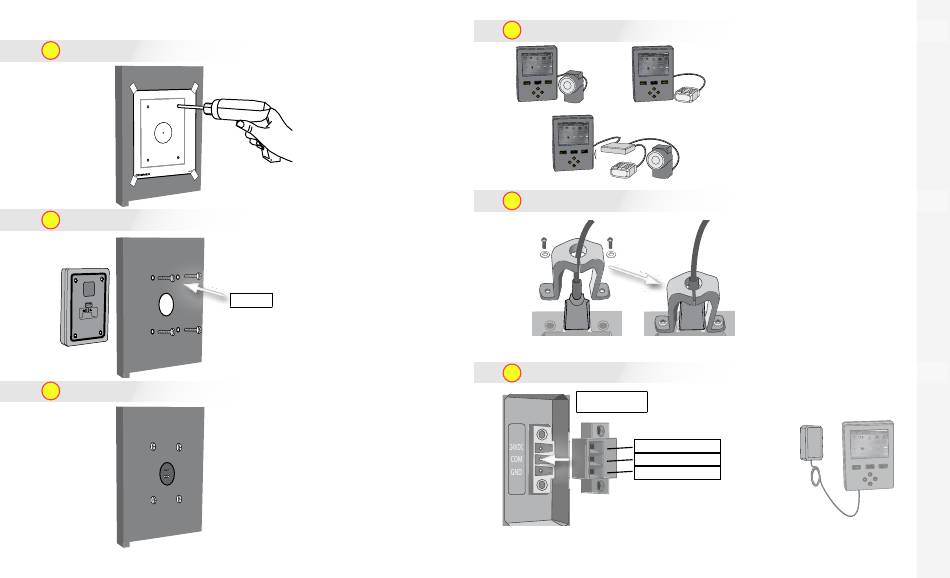

安裝與接線
1
使用所提供的範本鑽出安裝孔
2
確認 O 形環就位後，將裝置安裝到面板上
3
將螺絲緊固至 0.85 牛頓-公尺
198
最大螺紋長度為 0.31
英吋（7.87 公厘）。
讓螺絲碰到安裝孔
底部可能會損壞
「SensorView
M4 x 0.7
示教盒」。
4
使用 USB 纜線連線裝置
COGNEX
COGNEX COGNEX
COGNEX
COGNEX
COGNEX
COGNEX COGNEX
5
COGNEX 使用所提供的固位器固定 USB 纜線
COGNEX
COGNEX COGNEX
COGNEX
COGNEX
6
連線 24 伏直流電源 並且 接地
Phoenix Contact
1715400
支援的裝置包括 Checker 3G
COGNEX
COGNEX
系列、Checker 200 系列及
DataMan 100。
使用標準 USB 集線器連線多
個裝置。
（每個 USB 連接埠的最大電
COGNEX COGNEX
流為 500 mA @ 5 VDC）。
COGNEX
COGNEX
Cognex 24 伏直流
電源 (158-0165R)
DC+ 22-26 V
公用
接地
COGNEX
199
