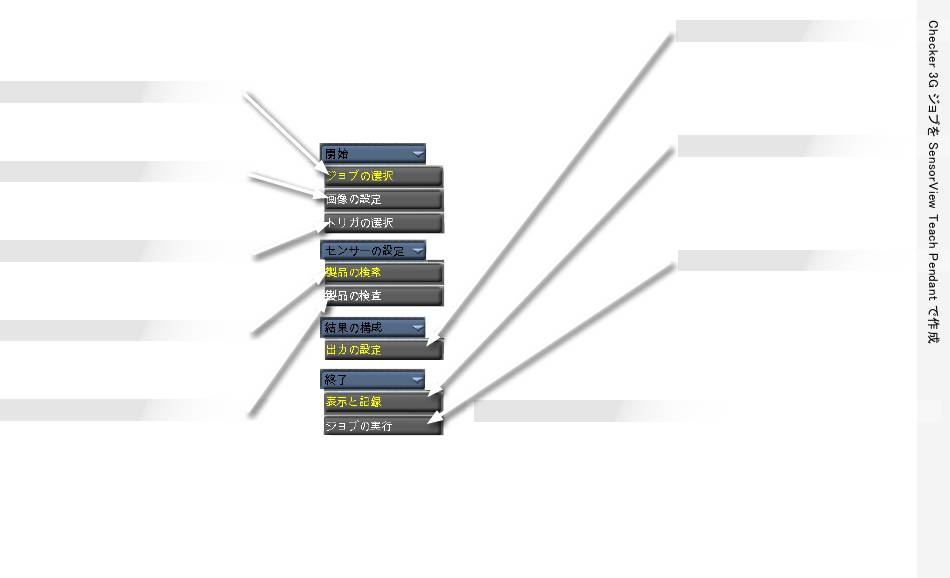

Checker 3G 上でのジョブの作成
SensorView Teach Pendant には Checker 上でジョブを作成、設定、実行することができるステッ
プ バイ ステップのインターフェースがあります。
ジョブの選択
新しいジョブを作成し、既存のジョブを Checker
または SensorView からロードします。
画像の設定
Checker 照明をオンまたはオフにし、画像の
輝度を調節します。
トリガの選択
内部トリガ (製品が表示可能になったときに
Checker がセルフトリガする) または外部トリガ
(外部デバイスからの信号) を選択します
製品の検出
製品検出センサーを作成または変更し、検索領域
を変更します。
製品のチェック
新しいセンサー (Checker パーソナリティに依存し、
検知または測定のどちらか)を作成、配置、設定し
ます 。
既存のセンサーを変更し、しきい値を調節し、
パターンセンサーを再登録します。
既存のセンサーを削除します。
136
ジョブのヒント：
► SensorView が表示する画像を瞬時に変更するには、メインメニューをクリックしてから、
表示と記録をクリックして、希望のオプションを選択します。その設定が一時的にジョブ設定を
オーバーライドします。
► 統計をリセットするには、メインメニューをクリックしてから、統計のリセットをクリックします。
出力の設定
出力ラインの極性を設定し、出力ライン状態を変更
する条件 (検出製品、合格製品、不合格製品) を制
御します。
表示と記録
実行モード中に表示する画像、および後で分析す
るために Checker に保存する画像を選択します。
ジョブの実行
現在のジョブを Checker または SensorView に保
存します。
現在のジョブを実行します。
