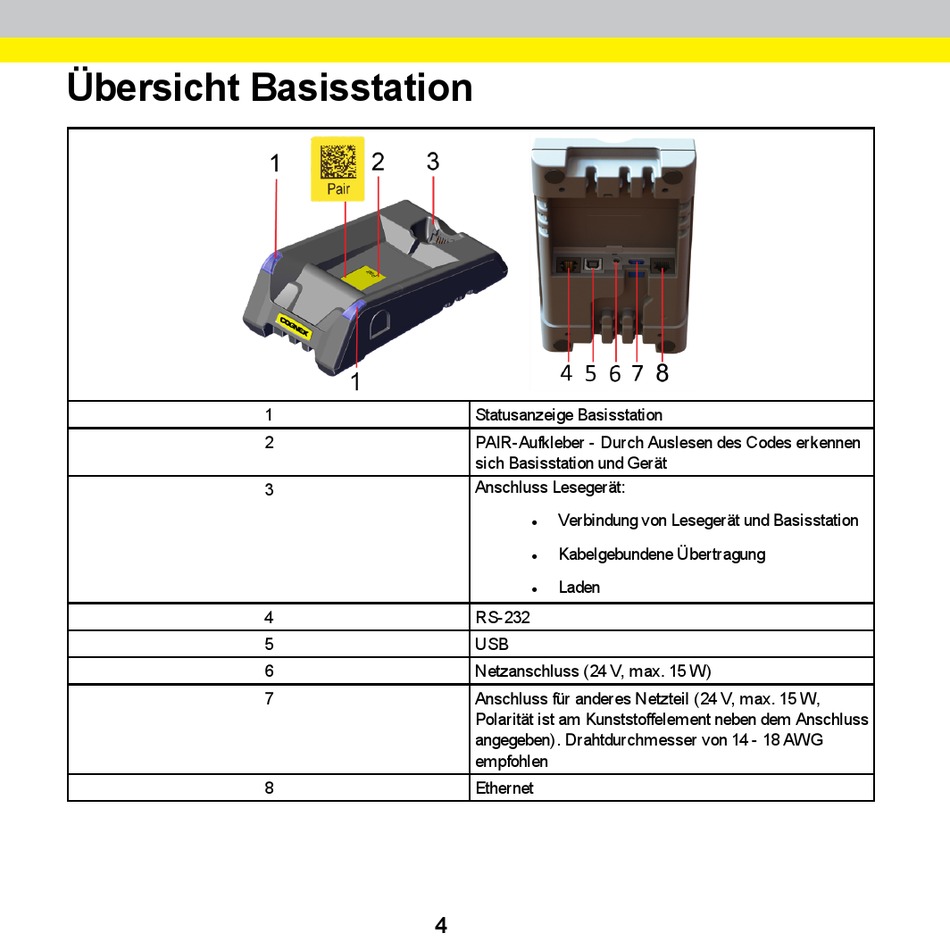

Übersicht Basisstation
1
2
3
4
5
6
7
8
4
Statusanzeige Basisstation
PAIR-Aufkleber - Durch Auslesen des Codes erkennen
sich Basisstation und Gerät
Anschluss Lesegerät:
Verbindung von Lesegerät und Basisstation
l
Kabelgebundene Übertragung
l
Laden
l
RS-232
USB
Netzanschluss (24 V, max. 15 W)
Anschluss für anderes Netzteil (24 V, max. 15 W,
Polarität ist am Kunststoffelement neben dem Anschluss
angegeben). Drahtdurchmesser von 14 - 18 AWG
empfohlen
Ethernet
