- Seite 1 DS 500 Bedienungsanweisung 2-14 Operator's manual 15-27 Manuel d'utilisation 28-40 Gebruiksaanwijzing 41-53...
-
Seite 2: Inhaltsverzeichnis

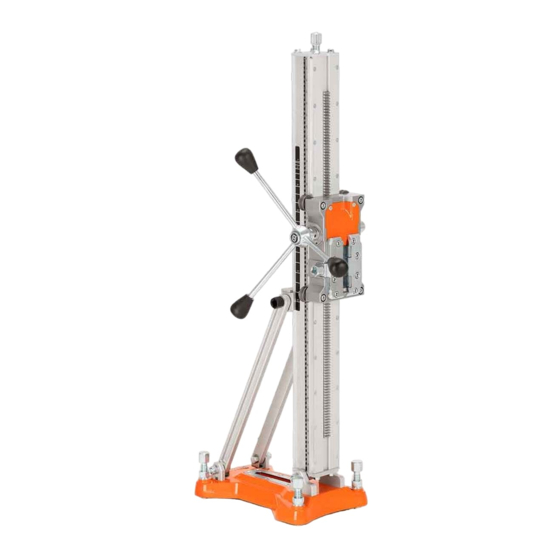

Produktbeschreibung • Die Säule kann um 0-90° gekippt werden. • Der Bohrständer verfügt über eine Der Husqvarna DS 500 ist ein Bohrständer für Schnellbefestigung für den Bohrmotor. Husqvarna-Bohrmotoren. • Der Vorschubhebel kann zur Anpassung der Säulenneigung und zum Arretieren der •... -
Seite 3: Sicherheit
1. Bedienungsanleitung Verletzungen des Bedieners oder anderer Personen verursachen. 2. Schraubenschlüssel, 24-32 mm 3. Höhenanzeige Lesen Sie die Bedienungsanleitung 4. Endanschlag aufmerksam durch und machen Sie sich mit 5. Loch für Bundschraube (Zubehör) den Anweisungen vertraut, bevor Sie das 6. Vorschubhebel Gerät verwenden. -
Seite 4: Sicherheitshinweise Für Den Betrieb
Einsatz Ihres Geräts. Gebrauch des Geräts. Achten Sie auf Hindernisse, über die Sie plötzlich stolpern und sich dadurch Ihr Husqvarna-Händler sollte das Produkt regelmäßig verletzen könnten. Stellen Sie sicher, dass sich überprüfen und notwendige Einstellungen und während des Betriebs keine Bestandteile des Reparaturen vornehmen. -
Seite 5: Persönliche Schutzausrüstung
Überlastung kann das Gerät beschädigt werden. Sicherheitsvorrichtungen defekt sind, wenden Sie • Halten Sie alle Teile in einwandfreiem Zustand und sich an Ihre Husqvarna-Servicewerkstatt. stellen Sie sicher, dass alle Befestigungen korrekt festgezogen sind. So kontrollieren Sie die Schlittenverriegelung Persönliche Schutzausrüstung 1. -
Seite 6: Sicherheitshinweise Für Die Wartung
Sie das Gerät reparieren, bevor Sie es benutzen. • Lassen Sie Ihr Gerät von einem qualifizierten Husqvarna-Fachhändler reparieren und bestehen Sie darauf, dass nur Originalersatzteile dafür verwendet werden. 2. Achten Sie darauf, dass der Schlitten des Bohrmotors anhält, wenn er die Anschlagplatte berührt. -
Seite 7: Ersetzen Der Säule Des Bohrständers (Zubehör)
Sie das Distanzstück auf den Bohrmotor und bringen 2. Klappen Sie die Säule des Bohrständers ganz nach So stellen Sie den Winkel der Sie anschließend den Bohrmotor am Bohrständer an. hinten. Siehe Bohrsäule ein auf Seite 10 . Ersetzen der Säule des Bohrständers 3. -
Seite 8: So Montieren Sie Den Bohrständer Mit Einer Klemmspindel
So montieren Sie den Bohrständer mit einer Befestigen der Klemmspindel Klemmspindel 1. Bohren Sie ein Loch für die Klemmspindel. Achten Sie auf eine ausreichende Tiefe. Der Sockel muss WARNUNG: Beim Bohren in Decken und sich unterhalb der Oberfläche befinden. Wände dürfen nur Expander oder Anker verwendet werden, die für Oberflächen unter Zugbelastung geeignet sind. -
Seite 9: So Befestigen Sie Den Bohrständer Mit Einer Stange Mit Gewinde
Vakuumplatte vollständig dicht auf der Oberfläche haftet. 4. Ziehen Sie die Schrauben an, bis Sie einen Druck So montieren Sie den Bohrständer mit einer auf der Schraube fühlen. Husqvarna-Vakuumplatte WARNUNG: Die Höhenverstellschrauben müssen die WARNUNG: Verwenden Sie den Aufstandsfläche berühren, wenn Sie die Bohrständer beim Bohren in Wände oder... -
Seite 10: Betrieb
Ziehen Sie die durchgehende Stange mit Unterlegscheiben und Muttern an. Betrieb Vor Inbetriebnahme des Geräts So stellen Sie den Winkel der Bohrsäule ein WARNUNG: Diese Maschine ist für das Bohren in Beton, Ziegel und 1. Lösen Sie die Feststellschraube, die die Bohrsäule unterschiedlichen Steinmaterialien arretiert, und stellen Sie die Säule auf den vorgesehen. -
Seite 11: Reinigung Und Schmieren Des Bohrständers
• Achten Sie dabei darauf, dass sich der Schlitten des 2. Stellen Sie die Rollenwellen passend ein. Drehen Bohrmotors leicht bewegen lässt und dass er kein Sie die Schraube gegen den Uhrzeigersinn, um die Spiel gegen die Bohrsäule hat. Führungsräder in Richtung der Bohrsäule zu bewegen. -
Seite 12: Transport Und Lagerung
4. Verwenden Sie den Vorschubhebel, um den Motorschlitten nach oben und unten zu bewegen. Achten Sie dabei darauf, dass sich der Bohrmotor gleichmäßig auf der Bohrsäule bewegt. Die Rollenwellen müssen rotieren und dürfen sich nicht bewegen. Falls notwendig, passen Sie die Rollenwellen nochmals an. -
Seite 13: Technische Angaben
400 / 15,7 500 / 19,7 DM 280 / 340 370 / 14,6 470 / 18,5 Service Anerkanntes Service-Zentrum Um ein anerkanntes Husqvarna Construction Products- Service-Zentrum in Ihrer Nähe zu finden, besuchen Sie die Webseite . 922 - 002 - 06.03.2019... -
Seite 14: Eg-Konformitätserklärung
EG-Konformitätserklärung EG-Konformitätserklärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Bohrständer Marke Husqvarna Typ/Modell DS 500 Identifizierung Seriennummern ab 2019 die folgenden EU-Richtlinien und -Vorschriften erfüllt: Richtlinie/Vorschrift Beschreibung 2006/42/EG „Maschinenrichtlinie“ und dass die folgenden harmonisierten Normen und/ oder technischen Daten angewendet werden;... -
Seite 15: Product Description
• The column can be tilted 0-90°. • The drill stand has a quick mounting plate for the drill The Husqvarna DS 500 is a drill stand for Husqvarna motor. drill motors. • The feed lever can be used to set the column tilt and to lock the quick mounting. -
Seite 16: Product Liability
Let your Husqvarna dealer check the drilling machine regularly and make essential adjustments and repairs. Note: Used to give more information that is necessary in All information and all data in the operator’s manual a given situation. -
Seite 17: Personal Protective Equipment
• Make sure that all operators, that use the product, WARNING: There is always a risk of injuries have read and understood the contents of the when you do work with products that contain operators manual. moving parts. Wear protective gloves to •... -
Seite 18: Safety Instructions For Maintenance
• Do not use a product with defective safety devices. • Have your product serviced by a Husqvarna service • Do a check of the safety devices regularly. If the dealer using only identical replacement parts. -
Seite 19: Assembly
Assembly Introduction diameter on page 26 . Assemble the quick spacer on the drill motor before you attach the drill motor to the drill This section describes how to assemble and adjust the stand. product. WARNING: Before you assemble the product, read the safety chapter and the assembly instructions. -
Seite 20: Installation
2. Fold the drill stand column fully rearward. Refer to 3. Remove the 4 bolts from the hinge bracket. To adjust the angle of the drill column on page 23 . 4. Remove the drill stand column. 5. Install the drill stand column in the opposite sequence. - Seite 21 4. If it is necessary, adjust the bottom plate. Use the 2. Use the mandrel and a hammer to install the level adjustment screws to adjust the bottom plate to expander. the surface. To attach the expander bolt 1. Drill a hole for the expander bolt. Make sure that the depth is sufficient.
- Seite 22 -0.85 bar to seal the vacuum plate tightly to the surface. 4. Tighten the level screws until you feel pressure on the screw. To attach the drill stand with a Husqvarna WARNING: The level adjustment screws vacuum plate must touch the surface when when you use the vacuum plate.
-
Seite 23: Operation
Operation Before you operate the product To adjust the angle of the drill column 1. Loosen the lock screw that locks the drill column and WARNING: This machine is designed for set the applicable drill angle. and intended for drilling concrete, brick and different stone materials. -
Seite 24: Transportation And Storage
To adjust the drill motor carriage 3. Lock the position of the guide wheel with a wrench. Tighten the screw to lock the roller shaft with a hex If there is distance between the drill column and the drill key. motor carriage, the drill motor carriage must be adjusted. - Seite 25 • Keep the drilling machine and stand in dry, frost free conditions. 922 - 002 - 06.03.2019...
-
Seite 26: Technical Data
400 / 15.7 500 / 19.7 DM 280 / 340 370 / 14.6 470 / 18.5 Service Approved service center To find your nearest Husqvarna Construction Products approved service center, go to the web site . 922 - 002 - 06.03.2019... -
Seite 27: Ec Declaration Of Conformity
EC Declaration of Conformity EC Declaration of Conformity We, Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: +46-36-146500, declare on our sole responsibility that the product: Description Drill stand Brand Husqvarna Type/Model DS 500 Identification Serial numbers dating from 2019 and onwards... -
Seite 28: Introduction
La colonne peut être inclinée de 0 à 90°. • Le support de forage est équipé d'une plaque de Le Husqvarna DS 500 est un support de forage pour les montage rapide pour le moteur de forage. moteurs de forage Husqvarna. -
Seite 29: Symboles Concernant Le Produit
1. Manuel de l'opérateur blessures graves, voire mortelles, à l'opérateur ou à d'autres personnes. 2. Clé, 24-32 mm 3. Indicateur de niveau Lisez le manuel d'utilisation et assurez-vous 4. Butée de bien comprendre les instructions avant 5. Orifice pour vis de calage (accessoire) d'utiliser ce produit. -
Seite 30: Consignes De Sécurité Pour Le Fonctionnement
• Examinez la zone de travail avant d'utiliser le Laissez à votre revendeur Husqvarna le soin de produit. Soyez attentif à la présence d'obstacles contrôler régulièrement la foreuse et d'effectuer les susceptibles de se déplacer de manière inopinée et réglages et les réparations nécessaires. -
Seite 31: Équipement De Protection Individuelle
Si les dispositifs de sécurité sont défectueux, parlez- • Ne surchargez pas le produit. En cas de surcharge en à votre agent d'entretien Husqvarna. du produit, celui-ci peut être endommagé. • Assurez-vous que toutes les pièces sont en bon état Contrôle du verrou du chariot... -
Seite 32: Consignes De Sécurité Pour L'entretien
• Confiez l'entretien de votre outil électrique à un atelier d'entretien Husqvarna qui utilisera uniquement des pièces de rechange identiques. 2. Assurez-vous que le chariot du moteur de forage s'arrête quand il touche la plaque d'arrêt. -
Seite 33: Installation
le moteur de forage avant de fixer celui-ci sur le support 2. Rabattez la colonne du support de forage de forage. complètement vers l'arrière. Reportez-vous à la Réglage de l'angle de la colonne de forage à section la page 36 . Remplacement de la colonne du 3. - Seite 34 adapté aux surfaces exposées à des forces Fixation du boulon explosif de traction. N'utiliser qu'un mandrin 1. Percez un trou pour le boulon explosif. Assurez-vous expansible ou un ancrage approuvé pour la que la profondeur est suffisante. La douille doit être présente application.
- Seite 35 3. Installez la vis d'ancrage. contre la surface. AVERTISSEMENT: L'utilisation de la plaque à vide est recommandée uniquement avec les foreuses Husqvarna DM 220, DM 280 ou DM 340. L'utilisation d'autres foreuses peut provoquer le desserrage du support de forage.
-
Seite 36: Utilisation
boulon explosif. Utilisez des rondelles et des écrous pour serrer la tige traversante. Utilisation Avant d'utiliser le produit Réglage de l'angle de la colonne de forage AVERTISSEMENT: Cette machine est conçue pour le forage dans du béton, de la 1. Desserrez la vis de blocage qui bloque la colonne de brique et divers autres matériaux à... - Seite 37 • Assurez-vous que le chariot du moteur de forage se 2. Réglez les arbres des rouleaux. Faites tourner la vis déplace facilement et qu'il n'y a pas de jeu avec la dans le sens contraire des aiguilles d'une montre colonne de forage. pour déplacer les roues de guidage vers la colonne de forage.
-
Seite 38: Transport Et Stockage
4. Utilisez le levier d'alimentation pour déplacer le chariot du moteur vers le haut et vers le bas. Assurez-vous que le chariot du moteur de forage se déplace sans à-coups sur la colonne de forage. Les arbres des rouleaux doivent tourner et non se déplacer. -
Seite 39: Caractéristiques Techniques
Sans entretoise rapide, mm/po Avec entretoise rapide, mm/po DM 650 400/15,7 500/19,7 DM 280/340 370/14,6 470/18,5 Entretien Atelier d'entretien agréé Pour trouver l'atelier d'entretien Husqvarna Construction Products agréé le plus proche, rendez-vous sur le site Web . 922 - 002 - 06.03.2019... -
Seite 40: Déclaration De Conformité Ce
Déclaration de conformité CE Déclaration de conformité CE Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : +46-36-146500, déclarons sous notre entière responsabilité que le produit : Description Bâti de forage Marque Husqvarna Type/Modèle DS 500 Identification Numéros de série à partir de 2019 et ultérieurs est entièrement conforme à... -
Seite 41: Productbeschrijving
Productbeschrijving • De kolom kan 0-90° worden gekanteld. • De boorstandaard heeft een snelbevestigingsplaat De Husqvarna DS 500 is een boorstandaard voor voor de boormotor. Husqvarna-boormotoren. • De toevoerhendel kan worden gebruikt om de kolomschuinstelling in te stellen en de snelle •... -
Seite 42: Veiligheid
1. Bedieningshandleiding fataal letsel toebrengen aan de gebruiker of anderen 2. Sleutel, 24-32 mm 3. Hoogte-indicator Lees de bedieningshandleiding zorgvuldig 4. Eindaanslag door en zorg dat u de instructies hebt 5. Gat voor spindel (accessoire) begrepen voordat u het product gaat 6. - Seite 43 • Controleer altijd de achterkant van het oppervlak Laat uw Husqvarna-dealer de boormachine regelmatig waar het boorbitje door moet gaan. Zorg dat het controleren en de noodzakelijke aanpassingen en gebied veilig is en markeer het werkgebied. Zorg dat reparaties uitvoeren.
-
Seite 44: Persoonlijke Beschermingsuitrusting
Als de veilig worden bediend en hebt u er in overwachte veiligheidsvoorzieningen defect zijn, neem dan situaties geen controle over. contact op met uw Husqvarna servicewerkplaats. • Overbelast het product niet. Als u het product overbelast, kan het beschadigd raken. -
Seite 45: Veiligheidsinstructies Voor Onderhoud
Als het product is beschadigd, moet u het laten repareren voordat u het gebruikt. • Laat uw product onderhouden door een gekwalificeerde Husqvarna-servicedealer die uitsluitend identieke vervangingsonderdelen gebruikt. 2. Zorg ervoor dat de boormotorslede stopt wanneer deze de stopplaat raakt. -
Seite 46: Installatie
snel aan te brengen afstandsstuk op de boormotor 2. Klap de kolom van de boorstandaard volledig naar De hoek van de boorkolom aanpassen voordat u de boormotor op de boorstandaard bevestigt. achteren. Zie op pagina 49 . De kolom van de boorstandaard 3. - Seite 47 De boorstandaard bevestigen met een 4. Verstel bodemplaat indien nodig. Gebruik de hoogteafstelschroeven om de bodemplaat op het expanderbout oppervlak af te stellen. WAARSCHUWING: Bij het boren in plafonds en muren mogen uitsluitend expansie- of ankerbouten worden gebruikt die geschikt zijn voor oppervlakken die onderhevig zijn aan trekkrachten.
- Seite 48 2. Gebruik de drevel en een hamer om de expander 4. Breng de boorstandaard aan met de moer. aan te brengen. De boorstandaard bevestigen met een 3. Breng de ankerschroef aan. Husqvarna-vacuümplaat WAARSCHUWING: Gebruik de boorstandaard niet in combinatie met de vacuümplaat wanneer u in muren of plafonds boort.
-
Seite 49: Werking
2. Draai de hoogteafstelschroeven los. Ze moeten zich 4. Draai de hoogteafstelschroeven aan totdat u druk op boven de onderkant van de vacuümplaat bevinden. de schroef voelt. 3. Sluit de vacuümslang aan en schakel de pomp in. WAARSCHUWING: De hoogteafstelschroeven moeten het oppervlak raken wanneer u de vacuümplaat gebruikt. -
Seite 50: Onderhoud
Onderhoud Inleiding 1. Maak de schroeven los die de assen van de rollen vasthouden. WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en 6 mm begrepen voordat u onderhoud aan het product gaat uitvoeren. WAARSCHUWING: Koppel de voedingskabel los voordat u onderhoud uitvoert om letsel te voorkomen. -
Seite 51: Transport En Opslag
3. Vergrendel de positie van het geleidewiel met een 4. Gebruik de toevoerhendel om de motorslede sleutel. Draai de schroef vast om de as van de rollen omhoog en omlaag te bewegen. Zorg ervoor dat de met een inbussleutel te vergrendelen. boormotorslede soepel over de boorkolom beweegt. -
Seite 52: Technische Gegevens
/ inch DM 650 400 / 15,7 500/19,7 DM 280 / 340 370 / 14,6 470/18,5 Service Goedgekeurd servicecentrum Ga naar de website om het dichtstbijzijnde door erkende servicecentrum van Husqvarna Construction Products te vinden. 922 - 002 - 06.03.2019... -
Seite 53: Eg-Conformiteitsverklaring
EG-conformiteitsverklaring EG verklaring van overeenstemming Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: +46-36-146500, verklaren onder onze alleenverantwoordelijkheid dat het product: Beschrijving Boorstatief Merk Husqvarna Type/model DS 500 Identificatie Serienummers vanaf 2019 en verder volledig voldoet aan de volgende EU-richtlijnen en -... - Seite 54 922 - 002 - 06.03.2019...
