Gebruiksaanwijzing Manuel d'utilisation
Bedienungsanweisung Istruzioni per l'uso

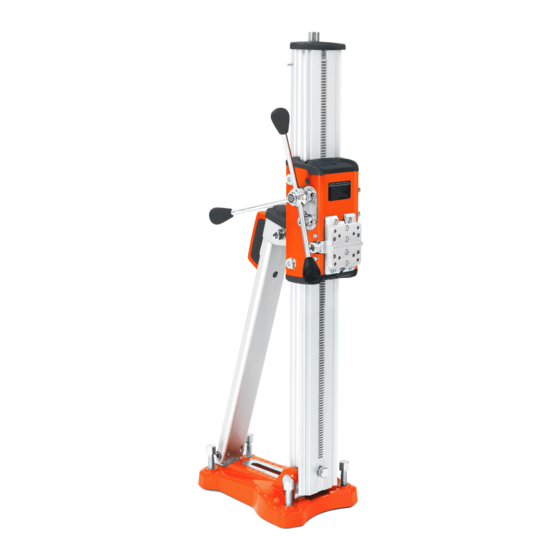

DS 450
Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.
Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.
N N N N L L L L F F F F R R R R D D D D E E E E I I I I T T T T
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen. Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
Prima di usare la macchina, leggere per intero le istruzioni per l'uso e accertarsi di averne compreso il contenuto.
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Husqvarna DS 450
Inhaltszusammenfassung für Husqvarna DS 450
- Seite 1 Gebruiksaanwijzing Manuel d’utilisation Bedienungsanweisung Istruzioni per l’uso DS 450 Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen. Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine. N N N N L L L L F F F F R R R R D D D D E E E E I I I I T T T T Lesen Sie die Bedienungsanweisung sorgfältig durch und machen.
-
Seite 2: Verklaring Van De Symbolen
VERKLARING VAN DE SYMBOLEN Symbolen op de machine Toelichting op de waarschuwingsniveaus WAARSCHUWING! Wanneer de machine onjuist of slordig wordt gebruikt, kan het een De waarschuwingen zijn onderverdeeld in drie niveaus. gevaarlijk gereedschap zijn, dat ernstig letsel of overlijden van de gebruiker of WAARSCHUWING! anderen kan veroorzaken. -
Seite 3: Inhaltsverzeichnis
Symbolen op de machine ..........Toelichting op de waarschuwingsniveaus ....INHOUD Inhoud ................PRESENTATIE Beste klant! ..............Kenmerken ..............Statief DS 450 .............. Veiligheidsuitrusting van de machine Algemeen ..............Vergrendeling toevoerhuis ........... WAT IS WAT? Wat is wat op het statief? ..........BEDIENING Voordat u een nieuw statief in gebruik neemt .... -
Seite 4: Presentatie
Meer dan 300 jaar innovatie Husqvarna AB is een Zweeds bedrijf met een geschiedenis die teruggaat tot 1689, toen de Zweedse koning Karl XI een fabriek liet bouwen voor de productie van musketten. Op dat... -
Seite 5: Veiligheidsuitrusting Van De Machine
Veiligheidsuitrusting van de machine Algemeen Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting van de machine moet gecontrolleerd en onderhouden worden zoals beschreven in dit hofdstuk. Als uw machine niet door alle controles komt, moet u ermee naar uw servicewerkplaats voor reparatie. -
Seite 6: Wat Is Wat
WAT IS WAT? Wat is wat op het statief? 1 Stutschroef 14 Toevoerhandgreep 2 Boorkolom 15 Borgschroef, boorkolom voor boren onder een hoek 3 Hendelindicator 16 Montageplaat 4 Toevoerhuis 17 Inbussleutel (5 mm, 6 mm) 5 Vergrendeling toevoerhuis 18 Steeksleutel, NV 24 6 Tandwielkast 19 Transportwielen (accessoire) 7 Borgklem voor snelbevestiging... -
Seite 7: Bediening
Wees machine op een efficiënte en veilige manier te gebruiken. altijd bedacht op waarschuwingssignalen of Laat de machine regelmatig controleren door uw Husqvarna- geroep wanneer u gehoorbescherming leverancier en laat hem de nodige aanpassingen en gebruikt. Doe de gehoorbescherming altijd reparaties uitvoeren. -
Seite 8: Algemene Veiligheidsinstructies
U kunt dan niet alleen hulp krijgen bij het monteren van de omvallen. machine, maar ook wanneer een ongeval zou Dit statief is geschikt voor DM-machines van Husqvarna. plaatsvinden. Gebruik alleen elektrisch gereedschap dat voor dit statief ontworpen is. -
Seite 9: Het Statief Vastzetten
BEDIENING Het statief vastzetten Bevestigen met expansie- of ankerbout Het statief kan op drie manieren worden vastgezet. BELANGRIJK! Bij het boren in daken en muren mogen • Vastzetten met behulp van de vacuümplaat (accessoire) uitsluitend expansie- of ankerbouten worden gebruikt die geschikt zijn voor oppervlakken die onderhevig zijn aan •... -
Seite 10: Boormotor In Elkaar Zetten
Duw de aluminium beugel (A) in de richting van de bevestiging op het statief. • De adapterplaat is op de boormotor gemonteerd. Niet gebruikt met boormotoren van Husqvarna. De kolomschuinstelling aanpassen De kolom kan in een hoek van 0-75° worden gezet. •... -
Seite 11: Verander De Boorkolom
BEDIENING Verander de boorkolom (accessoire) • Verwijder de bout (A). • Draai de schroef (B) los met een inbussleutel (6 mm) en verwijder de kegels. • Verwijder voorzichtig de as (D). • Maak de borgschroef (E) los. • Verwijder de boorkolom van de stabilisator. •... -
Seite 12: Onderhoud
ONDERHOUD Onderhoud van statief • Gebruik de toevoerhandgreep om te controleren of het toevoerhuis soepel langs de kolom beweegt. Als dit niet het geval is, moeten de geleiderollen opnieuw worden afgesteld. WAARSCHUWING! Controle en/of onderhoud dient te worden uitgevoerd met uitgeschakelde motor en de stekker uit het stopcontact. -
Seite 13: Technische Gegevens
EG-verklaring van overeenstemming (Alleen geldig voor Europa) Husqvarna AB, SE-443 81 Göteborg, Zweden, tel +46-31-949000, verklaart hiermee dat de boorstatieven Husqvarna DS 450, geproduceerd vanaf 2012 en verder (bouwjaar aangegeven op het typeplaatje, gevolgd door een serienummer), in overeenstemming zijn met de voorschriften in de RICHTLIJNEN VAN DE RAAD: •... -
Seite 14: Explication Des Symboles Symboles Sur La Machine
EXPLICATION DES SYMBOLES Symboles sur la machine Explication des niveaux d'avertissement AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut Il existe trois niveaux d'avertissement. devenir un outil dangereux, pouvant causer des blessures graves voire mortelles à AVERTISSEMENT! l’utilisateur et aux autres personnes présentes. -
Seite 15: Sommaire
Explication des niveaux d'avertissement ..... SOMMAIRE Sommaire ..............PRÉSENTATION Cher client, ..............Fonctions ..............Support DS 450 ............Équipement de sécurité de la machine Généralités ..............Verrouillage carter d'alimentation ......... QUELS SONT LES COMPOSANTS? Quels sont les composants du support? ...... -
Seite 16: Présentation
Plus de 300 ans d'innovation Husqvarna AB est une entreprise suédoise qui a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets. À l'époque, les compétences en ingénierie à... -
Seite 17: Équipement De Sécurité De La Machine
Équipement de sécurité de la machine Généralités Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, confier la machine à... -
Seite 18: Quels Sont Les Composants
QUELS SONT LES COMPOSANTS? Quels sont les composants du support? 1 Vis de calage 14 Poignée d’avance 2 Pilier de forage 15 Vis de fixation, orientation du pilier de forage 3 Indicateur de manette 16 Plaque de fixation 4 Carter d'alimentation 17 Clé... -
Seite 19: Commande
Enlevez-les de façon efficace. sitôt le moteur arrêté. Faites régulièrement contrôler la machine par votre revendeur Husqvarna afin qu'il procède aux installations et AVERTISSEMENT! Le risque de coincement réparations adéquates. est toujours présent lors de travail avec des Toutes les informations et toutes les données indiquées dans... -
Seite 20: Instructions Générales De Sécurité
à proximité. Cette personne peut aider à monter renverser en raison d'une répartition inégale du poids. la machine, mais aussi intervenir en cas d’accident. Ce support est destiné aux machines Husqvarna DM. Utilisez uniquement des outils à moteur conçus pour ce support. 20 –... -
Seite 21: Sécuriser Le Bâti
COMMANDE Sécuriser le bâti Fixation avec mandrin expansible ou ancrage Il y a trois méthodes de fixation du bâti. • Sécurisation avec plaque à vide (accessoire) IMPORTANT! Pour le forage de plafonds et de murs, il • Fixation avec mandrin expansible ou ancrage convient de n'utiliser qu'un mandrin expansible ou un ancrage adapté... -
Seite 22: Montage Du Moteur De Forage
Poussez la manette en aluminium (A) vers le support du bâti. • La plaque adaptatrice est montée sur le moteur de foret. Ne concerne pas les moteurs de foret Husqvarna. Régler l’inclinaison de la colonne La colonne peut être inclinée de 0 à 75°. •... -
Seite 23: Changement De La Colonne De Forage
COMMANDE Changement de la colonne de forage (accessoire) • Retirer le boulon (A). • Serrez la vis (B) avec une clé à six pans (6 mm), puis retirez les cônes. • Ôtez délicatement l’axe (D). • Desserrez les vis de blocage (E). •... -
Seite 24: Entretien Du Support
ENTRETIEN Entretien du support • Régler le rouleau inférieur sur le côté opposé de la même façon. Répéter l'opération sur les deux autres rouleaux. • Utiliser le levier de commande pour voir si le boîtier bouge AVERTISSEMENT! Les contrôles et/ou les en douceur le long de la colonne. -
Seite 25: Caractéristiques Techniques
Husqvarna AB, SE-433 81 Göteborg, Suède, tél. : +46-31-949000, déclare sous sa seule responsabilité que le support de forage Husqvarna DS 450 à partir des numéros de série de l’année de fabrication 2012 et ultérieurement (l’année est indiquée en clair sur la plaque d’identification, suivie d’un numéro de série) sont conformes aux dispositions de la DIRECTIVE DU CONSEIL :... -
Seite 26: Symbolerklärung Symbole Am Gerät
SYMBOLERKLÄRUNG Symbole am Gerät Erläuterung der Warnstufen Es bestehen drei unterschiedliche Warnstufen. WARNUNG! Das Gerät kann falsch oder nachlässig angewendet gefährlich sein und WARNUNG! zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen. WARNUNG! Nichtbeachtung der Anweisungen in diesem Handbuch kann zu Lesen Sie die Bedienungsanweisung Verletzungen bzw. -
Seite 27: Inhalt
Symbole am Gerät ............Erläuterung der Warnstufen ......... INHALT Inhalt ................VORSTELLUNG Sehr geehrter Kunde! ..........Merkmale ..............Ständer DS 450 ............Sicherheitsausrüstung des Gerätes Allgemeines ..............Schlittensperre ............. WAS IST WAS? Bestandteile des Ständers ........... BETRIEB Maßnahmen vor der Verwendung eines neuen Ständers .............. -
Seite 28: Vorstellung
VORSTELLUNG Sehr geehrter Kunde! Merkmale Vielen Dank, dass Sie sich für ein Produkt von Husqvarna Die Entwicklung von zuverlässigen und innovativen entschieden haben. Hochleistungstechnologien und eine umweltfreundliche Produktfertigung sind die erklärten Ziele von Husqvarna. Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre zufrieden sein werden. -
Seite 29: Sicherheitsausrüstung Des Gerätes
Sicherheitsausrüstung des Gerätes Allgemeines Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrüstung. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in diesem Abschnitt beschrieben wird. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden. In diesem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung... -
Seite 30: Was Ist Was
WAS IST WAS? Bestandteile des Ständers 1 Sicherungsschraube 14 Vorschubgriff 2 Bohrsäule 15 Befestigungsschraube, Abwinklung der Bohrsäule 3 Hebelanzeige 16 Trägerplatte 4 Schlitten 17 Inbusschlüssel (5 mm, 6 mm) 5 Schlittensperre 18 Gabelschlüssel, NV 24 6 Getriebe 19 Transporträder (Zubehör) 7 Sicherungsklammer für Schnellbefestigung 20 Bohrmotordistanzblock (Zubehör) 8 Befestigungsschraube, Sicherungsklammer... -
Seite 31: Betrieb
Sie gerne dabei, wie Sie Ihre Maschine besser und sicherer abnehmen, sobald der Motor abgestellt ist. einsetzen können. Lassen Sie die Maschine regelmäßig von Ihrem Husqvarna- Händler überprüfen und notwendige Einstellungen und WARNUNG! Bei Arbeiten an Produkten mit Reparaturen vornehmen. -
Seite 32: Allgemeine Sicherheitsvorschriften
Niemals allein arbeiten. Es muss sich stets eine weitere und kann umkippen. Person in der Nähe befinden. Diese kann Ihnen bei der Gerätemontage sowie bei etwaigen Unfällen helfen. Dieses Gestell ist für Husqvarna-DM-Maschinen geeignet. Verwenden Sie nur für dieses Gestell geeignete Elektrowerkzeuge. 32 –... -
Seite 33: Sichern Sie Den Ständer
BETRIEB Sichern Sie den Ständer. Befestigen mit Expander oder Anker Der Ständer kann auf drei Arten befestigt werden. WICHTIG! Beim Bohren in Dächer und Wände dürfen nur • Sichern mit einer Vakuumplatte (Zubehör) Expander und Anker verwendet werden, die für Oberflächen unter Zugbelastung geeignet sind. -
Seite 34: Montage Des Bohrmotors
Den Aluminiumgriff (A) in Richtung der Ständerkupplung drücken. • Die Adapterplatte wird auf den Bohrmotor montiert. Wird nicht für Husqvarna Bohrmotoren verwendet. Passen Sie die Säulenneigung an. Die Säule kann um 0-75 Grad geneigt werden. • Lösen Sie die Sicherungsschrauben zur Anpassung der Säulenneigung und stellen Sie den gewünschten... -
Seite 35: Bohrgestänge Wechseln
BETRIEB Bohrgestänge wechseln (Zubehör) • Schraube (A) entfernen. • Die Schraube (B) mit einem Inbusschlüssel (6 mm) lösen und die Konen entfernen. • Achse (D) leicht zur Seite stoßen. • Sicherungsschraube (E) lösen. • Bohrgestänge vom Stabilisator lösen. • Schlittensperre lösen. Schlitten von der Bohrsäule abnehmen. -
Seite 36: Wartung
WARTUNG Ständerwartung • Stellen Sie die untere Rolle auf der gegenüberliegenden Seite auf die gleiche Art und Weise ein. Wiederholen Sie den Vorgang für die anderen beiden Rollen. WARNUNG! Kontrollen und/oder • Prüfen Sie mithilfe des Zuführungshebels, ob sich das Wartungsarbeiten sind bei abgeschaltetem Zuführungsgehäuse reibungslos auf der Säule bewegt. -
Seite 37: Technische Daten
EG-Konformitätserklärung (nur für Europa) Husqvarna AB, SE-433 81 Göteborg, Schweden, Tel: +46-31-949000, versichert hiermit, dass die Ständer Husqvarna DS 450 mit einer Seriennummer ab dem Baujahr 2012 (die Jahreszahl ist auf dem Typenschild angegeben, gefolgt von einer Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: •... -
Seite 38: Simbologia
SIMBOLOGIA I simboli sulla macchina Spiegazione dei livelli di avvertenza Le avvertenze sono suddivise in tre livelli. AVVERTENZA! Se utilizzata in modo improprio o non corretto, la macchina può AVVERTENZA! essere un attrezzo pericoloso in grado di provocare gravi lesioni o morte dell’operatore , o di altre persone. - Seite 39 Spiegazione dei livelli di avvertenza ......INDICE Indice ................PRESENTAZIONE Alla gentile clientela ............. Caratteristiche .............. Supporto DS 450 ............Dispositivi di sicurezza della macchina Generalità ..............Chiusura del vano dell'alimentatore ......CHE COSA C’È? Identificazione delle parti del supporto ......
-
Seite 40: Presentazione
Più di 300 anni di innovazione Le origini della Husqvarna AB risalgono al 1689 quando il re Karl XI fece costruire una fabbrica per la produzione di moschetti. A quei tempi, erano state già gettate le fondamenta per le nozioni d'ingegneria alla base dello sviluppo di alcuni dei prodotti più... -
Seite 41: Dispositivi Di Sicurezza Della Macchina
Dispositivi di sicurezza della macchina Generalità Non usare mai una macchina con dispositivi di sicurezza guasti. Questi dispositivi vanno controllati e sottoposti a manutenzione secondo quanto descritto in questo capitolo. Se la macchina non supera tutti i controlli, contattare un’officina per le necessarie riparazioni. -
Seite 42: Che Cosa C'è
CHE COSA C’È? Identificazione delle parti del supporto 1 Vite di sollevamento 14 Impugnatura dell’alimentatore 2 Colonna di foratura 15 Vite di bloccaggio, colonna di foratura angolare 3 Indicatore di livello 16 Piastra di montaggio 4 Vano dell'alimentatore 17 Chiave Allen (5 mm, 6 mm) 5 Chiusura del vano dell'alimentatore 18 Chiave aperta, da NV 24 6 Distribuzione... -
Seite 43: Funzionamento
Fate controllare regolarmente la macchina dal vostro all’arresto del motore. distributore Husqvarna per eventuali messe a punto e riparazioni. Tutte le informazioni e i dati contenuti in questo manuale sono AVVERTENZA! I prodotti con parti mobili da riferirsi alla data di stampa del manuale stesso. -
Seite 44: Norme Generali Di Sicurezza
La base è destinata esclusivamente alle macchine DM Husqvarna. Impiegare soltanto attrezzi elettrici progettati appositamente per questa base. 44 – Italian... -
Seite 45: Assicurare Il Supporto
FUNZIONAMENTO Assicurare il supporto Fissare con espansore o ancoraggio Esistono tre modi per fissare il supporto. IMPORTANTE! Per praticare fori su tetti e pareti, utilizzare • Assicurare con la piastra di aspirazione (accessorio) solo espansori o ancoraggi adatti a superfici sottoposte a carichi di rottura. -
Seite 46: Montaggio Del Motore Di Foratura
Spingere la sfera di alluminio (A) verso il montaggio sul supporto. • L'adattatore è montato sul motore per carotaggio. Non viene utilizzato con i motori per carotaggio Husqvarna. Regolare l'inclinazione della colonna La colonna può essere inclinata tra 0 e 75°. -
Seite 47: Sostituzione Della Colonna Del Trapano
FUNZIONAMENTO Sostituzione della colonna del trapano (accessorio) • Togliere il bullone (A). • Allentare la vite (B) con una chiave a brugola da 6 mm e rimuovere i coni. • Picchiettare sull’asse per rimuoverlo (D). • Allentare la vite di bloccaggio (E). •... -
Seite 48: Manutenzione
MANUTENZIONE Manutenzione del supporto • Utilizzare la leva dell'alimentatore per controllare che il vano dell'alimentatore scorra facilmente sulla colonna. In caso contrario, regolare nuovamente i rulli. AVVERTENZA! Controllo e/o manutenzione devono essere eseguiti a motore spento e dopo aver staccato la spina dalla presa. La durata della macchina aumenta notevolmente se viene utilizzata, conservata e sottoposta a manutenzione correttamente. -
Seite 49: Caratteristiche Tecniche
Husqvarna AB, SE-433 81 Göteborg, Svezia, tel.: +46-31-949000, dichiara sotto la sua unica responsabilità che i supporti Husqvarna DS 450 con i numeri di serie del 2012 e successivi (l’anno è indicato chiaramente sulla targhetta seguito dal numero di serie) sono conformi ai requisiti delle DIRETTIVE DEL CONSIGLIO. - Seite 52 NL - Originele instructies, FR - Instructions d’origine DE - Originalanweisungen, IT - Istruzioni originali 1154712-20 ´®z+Vg6¶0£¨ ´®z+Vg6¶0£¨ 2012-03-19...
