Installation:
1.
Setze die Styrofoam™-Blöcke auf die Bodenplatte des Strebenfachs. Die SSW-3BB Backbox liegt oben auf den Blöcken auf.
2.
Montiere die beiden Zentrierschienen wie in Detail A gezeigt. Die Zentrierschienen dienen zum Einstellen der Gehäusetiefe. Sie helfen auch bei der
horizontalen Positionierung des Gehäuses, da sie links und rechts an die Streben montiert werden, um das Gehäuse an der richtigen Stelle zu halten.
3.
Verbinde das Verstärkerausgangskabel mit dem nächstgelegenen Ende der Backbox. Führe das Kabel zuerst durch die Wand, wenn es noch nicht
verlegt ist, und befestige es dann wie angegeben. Montiere jetzt das Gehäuse in der Wand. Die Unterseite der SSW-3BB Backbox ruht auf den
Styroporblöcken
4.
Jetzt können durch jede Seite der Holzzentrierleisten Schrauben verschraubt werden, um das Gehäuse an den Streben zu befestigen. Dadurch wird
das Gehäuse in Position gehalten.
5.
Setze alle zehn Buchsen in ihre Befestigungsbohrungen
das Gewinde einer mitgelieferten 17,7-cm-(5")-Deckschraube auf, führe die Schraube in die Buchse ein und verschraube die Deckschraube durch die
Buchse in der Wandstrebe.
6.
Das Gehäuse ist nun installiert und für die Installation der Wandplatte darüber bereit. Entferne die Holzzentrierleisten und verschließe mit den
Holzschrauben die Löcher in der SSW-3BB Backbox. Die Abmessungen des Trockenwandausschnitts betragen 660,4 mm (H) x 381 mm (B).
7.
Beachte bitte, dass es in diesem Schritt ratsam ist, die polarisierten verriegelbaren Steckverbinder und das andere Ende des Lautsprecherkabels mit
dem Verstärker zu verbinden und einen Test mit niedrigem Leistungspegel durchzuführen, um sicherzustellen, dass die Backbox ordnungsgemäß mit
dem Verstärker verbunden ist. Trenne die Schallwand und das Lautsprecherkabel nach dem erfolgreichen Test der Verbindung vom Verstärker und
fahre mit der Installation fort.
8.
Bestimme nun die Dicke der Wandplatte. Wenn diese 12,7 mm (½") beträgt, fahre mit der Schallwandinstallation fort (Nr. 9, diese Seite). Wenn diese
15,8 mm (5/8") beträgt, dann füge den mitgelieferten rechteckigen 3,175 mm (1/8") starken Abstandhalter am Rand der Öffnung ein und entferne die
PSA-Unterlage am rechteckigen 3,175 mm (1/8") starken Streifenabstandhalter und befestige diese an der Oberseite der Strebe.
9.
Verbinde die Kabel mit dem polarisierten verriegelbaren Steckverbinder mit der Schallwand gemäß den Anweisungen unter "Lautsprecheranschlüsse"
Vergiss bitte nicht, das überstehende Kabel und die passenden Stecker mit dem 15 x 15 cm (6" x 6") großen Stück Auskleidungsmaterial abzudecken.
Setze die Schallwand nun in die Öffnung ein.
10.
Montiere die SSW-3 Schallwand mit den zwanzig Schrauben in der
SSW-3BB Backbox, wie in der Abbildung rechts gezeigt.
11.
Befestige das Gitter, indem du ein Ende des Gitters direkt außerhalb
der Schallwand ausrichtest und dann langsam das andere Ende des
Gitters in die Nähe der Schallwand bringst und loslässt. Beachte bitte,
dass die Gitterbefestigungsmagnete kräftig sind. Führe deshalb das
Gitter vor dem Loslassen bis zu einem Abstand von ca. 1,5 mm (1/16")
an die Schallwand, um das Risiko einer Beschädigung der Schallwand,
des Gitters oder der Wand zu minimieren.
WARNHINWEISE: Ziehe die Schallwand-Befestigungsschrauben nicht
zu fest an! Wenn Elektrowerkzeuge zum Festziehen der Schallwand-
Schrauben verwendet werden, sollte das niedrigste Drehmoment
eingesetzt werden. Es muss ausreichend stark sein, um die Schallwand
an die Wand zu ziehen, sodass die Dichtung die Montagefläche gerade
berührt. Ziehe die Schrauben für eine ordnungsgemäße Abdichtung der
Dichtung und die Vibrationsisolation von Hand mit einem maximalen
Anzugsmoment von ca. 0,9 bis 1,9 Nm fest. (Dies entspricht etwa 1/2-
Schraubenkopfdrehung ab dem Punkt, wenn die Schallwanddichtung das
Gehäuse und die Wand gerade berührt.)
5
, die in Schritt 1 auf die ###2x4-Randleiste gelegt wurden.
ein. Führe ein Ende der Gummibuchse in das Loch, setze dann eine Unterlegscheibe auf

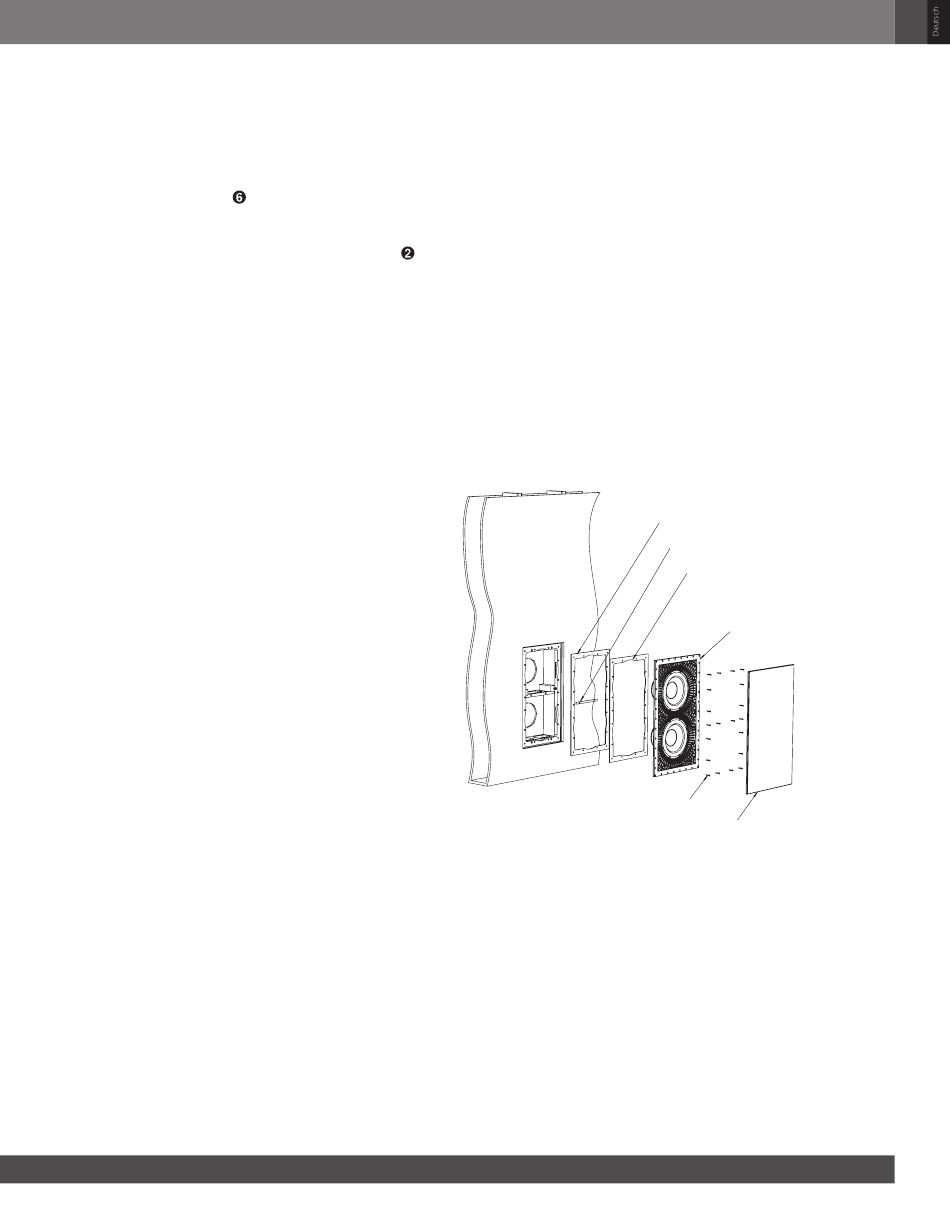

ABSTANDHALTER FÜR 15 CM
SPACER FOR
(.625SDSq) TROCKENBAUWAND
.625" DRYWALL
MITTELABSTANDHALTER FÜR 15 CM
CENTER SPACER FOR
(.625SDSq) TROCKENBAUWAND
.625" DRYWALL
SCHALLWAND ZUR
BAFFLE TO SPACER GASKET
ABSTANDSDICHTUNG
SCHRAUBEN (20)
SCREWS (20)
Installierte Backbox mit fertiggestellter
Installed Back Box with nished .625"
12,7 cm (.625SDSq) Trockenbauwand
drywall
SSW3 – SUBWOO-
SSW3- SUBWOOFER
FER-SCHALLWAND-
BAFFLE ASSY
BAUGRUPPE
GITTER
GRILLE
