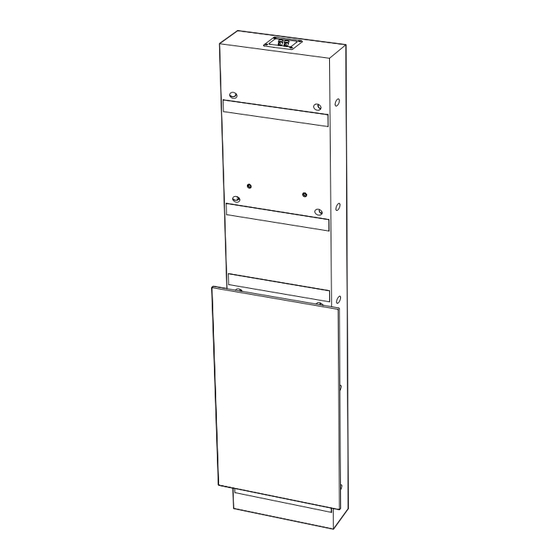

- Seite 1 JBL® Synthesis SSW-3 WANDEINBAU-SUBWOOFER BEDIENUNGSANLEITUNG...
-
Seite 2: Im Lieferumfang Enthalten
VIELEN DANK, DASS DU DICH FÜR JBL® ENTSCHIEDEN HAST Seit mehr als 70 Jahren wirkt JBL an allen Aspekten der Aufzeichnung und Reproduktion von Musik- und Filminhalten mit: von Live-Auftritten bis zu Hobby- Aufnahmen zu Hause, im Fahrzeug oder im Büro. Wir sind überzeugt davon, dass der JBL Synthesis Lautsprecher alle deine Erwartungen erfüllen wird und dass du dich auch bei künftigen Käufen von weiteren Audiogeräten für dein Heim, dein Auto oder dein Büro immer wieder für die JBL-Produkte entscheiden wirst. -
Seite 3: Lautsprecheranschlüsse
LAUTSPRECHERANSCHLÜSSE Da der SSW-3 ein passiver Subwoofer ist, sind nur Lautsprecher-Pegelanschlüsse verfügbar. Der SSW-3 Subwoofer wurde speziell für die Verwendung in Verbindung mit den JBL® Synthesis SDA Verstärkern entwickelt. Er wurde für die beste Dynamik und den besten Frequenzgang beim Einsatz mit dem JBL SDA-4600 Verstärker optimiert, der besonders für die Verwendung der proprietären SSW-3 Tuning-Datei entwickelt wurde. - Seite 4 VERwENDUNG VON zwEI SSw-3-SUBwOOFERN IM STEREOMODUS Receiver/Processor Ampli er Left top/bottom of SSW-3BB back box Receiver/Prozessor Links Ober-Unterseite der SSW-3BB Backbox Verstärker Subwoofer- oder Line-Pegel- Lautsprecher- Line-Level Speaker-Level Subwoofer or Hauptverstärkerausgang Eingänge Pegelausgänge: Inputs Outputs main Amp out Left Links Links Links Left...
-
Seite 5: Installation
Installation: Setze die Styrofoam™-Blöcke auf die Bodenplatte des Strebenfachs. Die SSW-3BB Backbox liegt oben auf den Blöcken auf. Montiere die beiden Zentrierschienen wie in Detail A gezeigt. Die Zentrierschienen dienen zum Einstellen der Gehäusetiefe. Sie helfen auch bei der horizontalen Positionierung des Gehäuses, da sie links und rechts an die Streben montiert werden, um das Gehäuse an der richtigen Stelle zu halten. Verbinde das Verstärkerausgangskabel mit dem nächstgelegenen Ende der Backbox. - Seite 6 Backbox mit angebrachten Nach der Installation der Backbox die Verwende nach der Backbox-Montage Back Box with attached centering After Back Box installation After Back Box installation Zentrierblöcken (vormontiert), die Zentrierblöcke entfernen und dem Entfernen der Zentrierblöcke blocks (pre-mounted) remove centering blocks and centering blocks are removed, in das Strebenfach eingesetzt und Holzschrauben, um die oberen (2)
- Seite 7 MASSzEICHNUNGEN 14,000 14.000 355,60 355.60 WASHER UNTERLEGSCHEIBE DECKSCHRAUBE DECK SCREW ENDMONTAGE POLYURETHANE POLYURETHAN (RUBBER) FINAL (GUMMI) MOUNTING CENTERING PADS ZENTRIERUNTERLAGEN DÄMPFUNGSUNTERLAGEN DAMPING PADS 5.125 5,125 130.18 130,18 STYROPORBLÖCKE STYROFOAM BLOCKS 15.000 16.890 16,890 15,000 SCHALLWAND BAFFLE AUSSCHNITT IN TROCKENWAND CUTOUT DRYWALL www.jblsynthesis.com...
- Seite 8 ANSTRICH DES GITTERS Entferne vorsichtig das Gittertuch von der Rückseite des Gitters. Reinige das Gitter auf beiden Seiten mit Alkohol. Die Kantenverkleidung kann bei Bedarf mit Abdeckband abgedeckt werden. Lege das Gitter auf einen alten Karton in einem offenen Bereich abseits von empfindlichen Oberflächen, wenn der Alkohol verdunstet ist. Lackiere die Vorderseite des Gitters mit geringen Spraymengen in mehreren Durchgängen mit der Sprühdose oder Lackierspritze.
-
Seite 9: Fehlerbehebung
Die empfohlene maximale Leistung für den Verstärker stellt sicher, dass ausreichend Energiereserven für Spitzenausschläge zur Verfügung stehen sind. Wir empfehlen keine dauerhafte Wiedergabe bei dieser maximalen Leistung. JBL Harman International, JBL Synthesis und Synthesis sind Warenzeichen von HARMAN International Industries, Incorporated, registriert in den Vereinigten Staaten und/oder anderen Ländern. - Seite 10 Китай Импортер в Россию: OOO «ХАРМАН РУС СиАйЭс», Россия, 127018, г.Москва, ул. Двинцев, д.12, к 1 Гарантийный период: 1 год Информация о сервисных центрах: www.harman.com/ru тел. +7-800-700-0467 Срок службы: 5 лет Товар не подлежит обязательной сертификации Дата производства: Дата изготовления устройства определяется по двум буквенным обозначениям из второй...
- Seite 12 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jblsynthesis.com © 2019 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten. JBL ist ein Warenzeichen von HARMAN International Industries, Incorporated, registriert in den Vereinigten Staaten und/oder anderen Ländern. Merkmale, Spezifikationen und Design können ohne vorherige Ankündigung geändert werden.
