Identifikation
Identification
084B6001
084B6002
084B6009
084B6010
084B6019

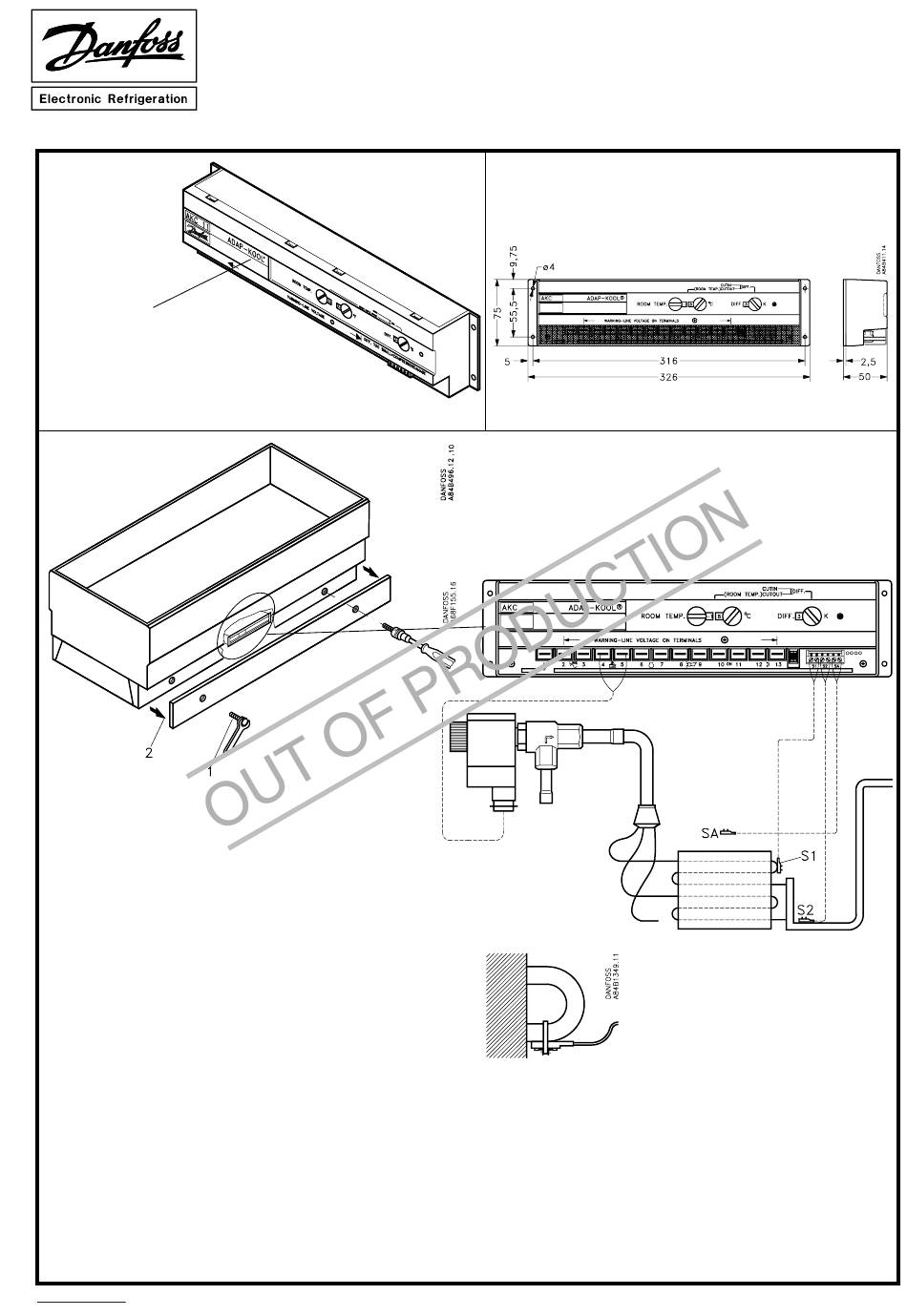

Montage
Installation
NB! Kun for indbygning
Note! Only for building in
Achtung! Nur als Einbaugerät vorgesehen
(Montage z.B. hinter der Sockelblende am Kühlmöbel)
Nota! Seulement pour montage interne
RI.1H.L1.62 ➝ RI.1H.L2.52
Instructions
AKC 11
06-1995
7
Montage
Installation
Note: 200 V d.c.
S1 placeres på første rørbøjning
S1 is placed on the first return bend
S1 wird am 1. Rohrbogen des
Verdampfers wie dargestellt befestigt
Placer S1 au premier coude
Følerkabel:
Sensor cable:
Fühlerleitung:
Câble de capteur: 3.5 m < l < 50 m
50 m < l < 100 m
100 m < l
2
: 0.75 mm
: 1.5 mm
2
: 2.5 mm
2
