03 Funktionsübersicht

03 Technische Daten.

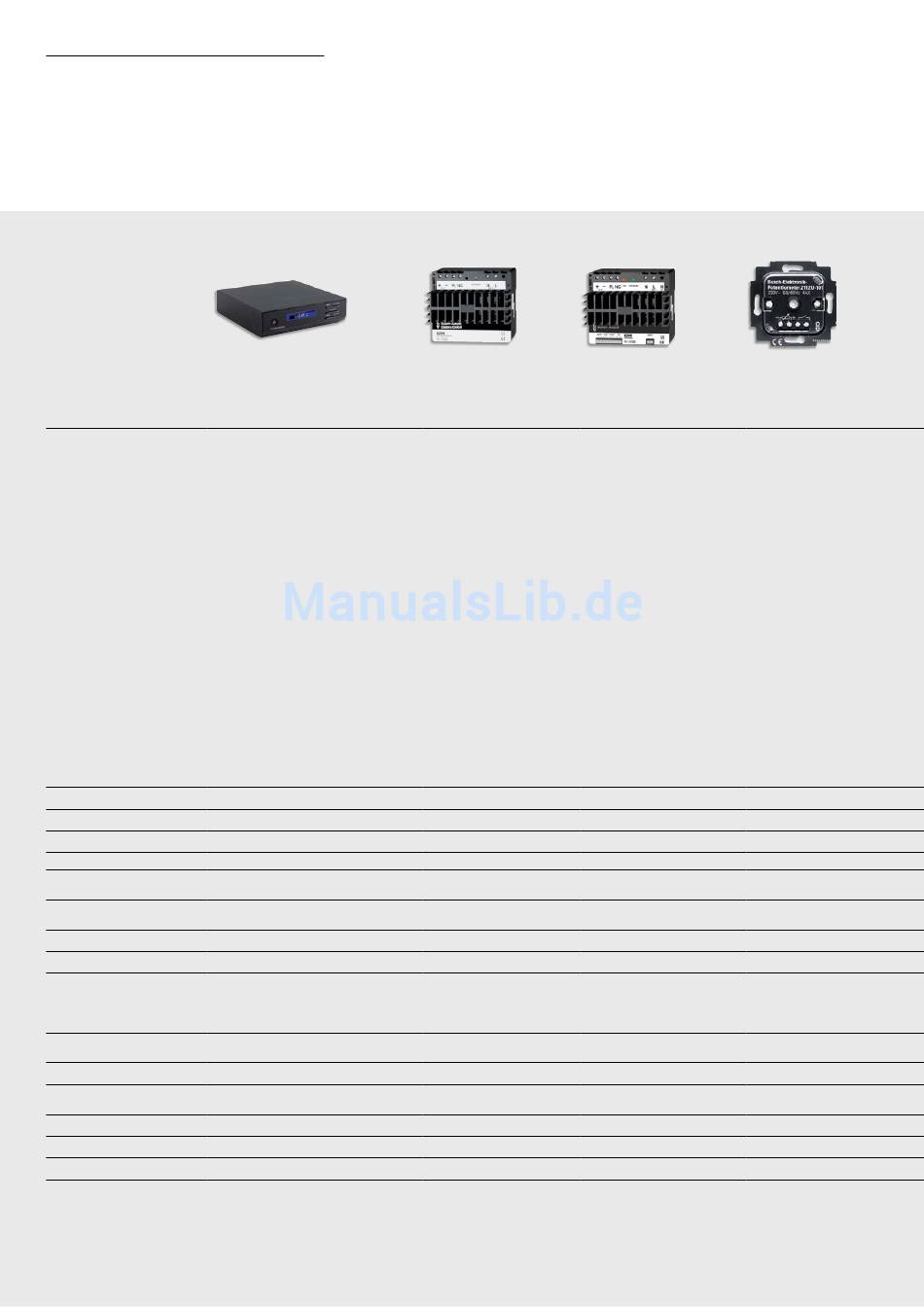

busch-audioWorld®
Zentrale mit rDs-Tuner
art.-Nr.
8202
Zentraleinheit in Tisch geräte aus-
führung zum Aufbau von Multiroom-
Beschallungsanlagen. Mit integriertem
FM-RDS-Tuner (stellt dem System
ein zentrales Radioprogramm zur
Verfügung), 8 Radioprogramme
speicherbar, 2 separate Stereo-
audiokanäle und ein zusätz licher
Sprachkanal. 2 externe Quellen
über Cinchbuchsen an schließ bar (1
Quelle alternativ zum Tuner nutzbar).
Betriebsspannungs versorgung für
max. 4 Verstärker ein sätze, erweiter bar
über REG-Netzteil. Zentrales Intercom-
und Zeitmanagement.
Mit automatischer Über lasterkennung.
Betriebsspannung 230 V ~ ±10 %, 50 Hz
Nennstrom max. 1,2 A bei 15 V -, SELV
Verlustleistung < 5 W/VA
Eingangsempfindlichkeit 1 V
Leistung -
Lautsprecherimpedanz -
Frequenzgang -
Empfangsfrequenz 87,50 – 100,80 MHz
Anschlüsse AudioBus:
RJ-45-Steckbuchse
Antenne: IEC-Stecker
NF: 4x Cinch
Montageart -
Schutzart IP 20
Farbe Frontseite: Plexiglas Ober-/Unterschale
Rückseite: Aluminium, schwarz eloxiert
Temperaturbereich 5 °C bis 40 °C
Maße (H x B x T) 53 x 203 x 201 mm
Einbautiefe -
24 | Anwenderhandbuch Busch-Funkcontrol / WaveLINE 24 | Anwenderhandbuch Busch-AudioWorld®
, Cinchanschluss
ss
reg-Netzteil reg-Verstärker
art.-Nr. art.-Nr.
8209-101 8208
Netzteil in Reihenein bau- Verstärker und Span nungs-
ausführung. Zur Erweite- versorgung für die Mon-
rung der max. Anzahl von tage auf Hutschie nen.
Verstärkereinsätzen an In Kombination mit
einer Zen trale um 5 weitere Ver stärker einsätzen
Geräte. Parallelschaltung (Booster betrieb) zur Laut-
zur Speiseleitung der Zen- sprechererwei terung auf
trale möglich. bis zu 16 Laut sprecher.
„Stand-alone"-Betrieb Integrierte 1–10-V-
möglich, d. h. ohne Zen- Schnitt stelle zur Laut-
trale verwendbar. stärkeregelung. Brücken-
betrieb möglich.
Max. 3 REG-Netzteil- Auto matische Mono/
erweiterungen je System Stereo-Erkennung und
möglich. Standby-Funktion.
Max. 4 REG-Verstärker je
Systemverstärker (8205,
8211 U, 8214 U) möglich.
230 V ~ ±10 %, 50 Hz 230 V ~ ±10 %, 50 Hz
1,5 A bei 15 V -, SELV 1,5 A bei 15 V -, SELV
< 4 W/VA < 5 W/VA
- 1,5 V
- 2 x 10 W (2 Ω) oder
1 x 20 W (4 Ω)
- 2 Ω bis 16 Ω bei Stereo
4 Ω bis 16 Ω bei Mono
- 20 Hz bis 20 kHz
- -
Schraubklemmen Spannungsversorgung:
für 2 Leitungen, Schraubklemmen für
max. 6 mm 2 max. 2 x 6 mm
leitungen: max. 4,5 mm
aufrastend auf aufrastend auf
35-mm-DIN-Schiene 35-mm-DIN-Schiene
IP 20 IP 20
schwarz schwarz
5 °C bis 40 °C 5 °C bis 40 °C
110 x 125 x 70 mm, 7 TE 110 x 125 x 70 mm, 7 TE
- -
busch-elektronik-
Potenziometer-einsatz
art.Nr.
2112 u-101
Potenziometer-Einsatz
mit Drehbetätigung und
Drehausschalter zum
Steuern elektronischer
Geräte mit 0/1–10-V-
Steuerausgang.
In Kombination mit dem
REG-Verstärker besteht
die Möglichkeit der Laut-
stärkeregulierung und zum
Ein- und Ausschalten des
Verstärkers.
230 V ~ ±10 %, 50 Hz
4 A
0 W/VA
AudioBus 0/1–10 V -, 50 mA
ss
700 W/VA
-
-
-
Schraubklemmen
für 2 Leitungen,
2 , Signal- max. 2,5 mm
2
Schraubbefestigung,
mit Spreize
IP 20
schwarz
0 °C bis 35 °C
71 x 71 x 33 mm
33 mm
2
