Installation:
Der REG-Verstärker 8208 kann, wie im Anwendungsfall
(siehe Seite "links") dargestellt, direkt über die 1–10-V-
Schnittstelle oder aber über einen Verstärkereinsatz ge-
steuert werden. In beiden Fällen erfolgt die Betriebs-
spannungsver sorgung des Audioein gangs bzw. des Ver-
stärkereinsatzes über den AudioBus, ge speist vom REG-
Verstärker. Der Stereobetrieb erlaubt den Anschluss von
bis zu 2x8 Laut spre chern bei einer Aus gangs leistung von
2x10 W. Sind höhere Ausgangs leistungen erforder lich, so
lässt sich der REG-Ver stärker in der Brücken schal tung mit
20 W betreiben. Für ein Stereosignal sind dann 2 REG-
Verstärker notwendig.
Die Klemmen NC (nicht beschaltet) und R1 (Standby-
Schaltung, nur in Kombination mit der Zentrale erforder-
lich) werden für die hier beschrie benen Anwen dungs fälle
nicht genutzt.
Funktion:
Im ersten Anwen dungs fall erfolgt die Laut stär keregulie-
rung bzw. das Ein- und Aus schalten des REG-Verstärkers
über den Elektronik-Poten zio meter-Einsatz 2112 U-101.
Hierbei kann eine Signalquelle wie DVD- oder MP3-Player
wie der gegeben werden.
Sofern die Wiedergabe von zwei unterschied lichen Signal-
2
4 x 2 x 0,8 mm
AudioBus
230 V ~
16A
L
N
R L
AUX
L
Art.-Nr.
8210 U
R
1
L
1
R
2
L
2
R L D
iPod
R
optional
L N
auch über
Klinkenstecker
Art.-Nr.
anzuschließen
8218 U

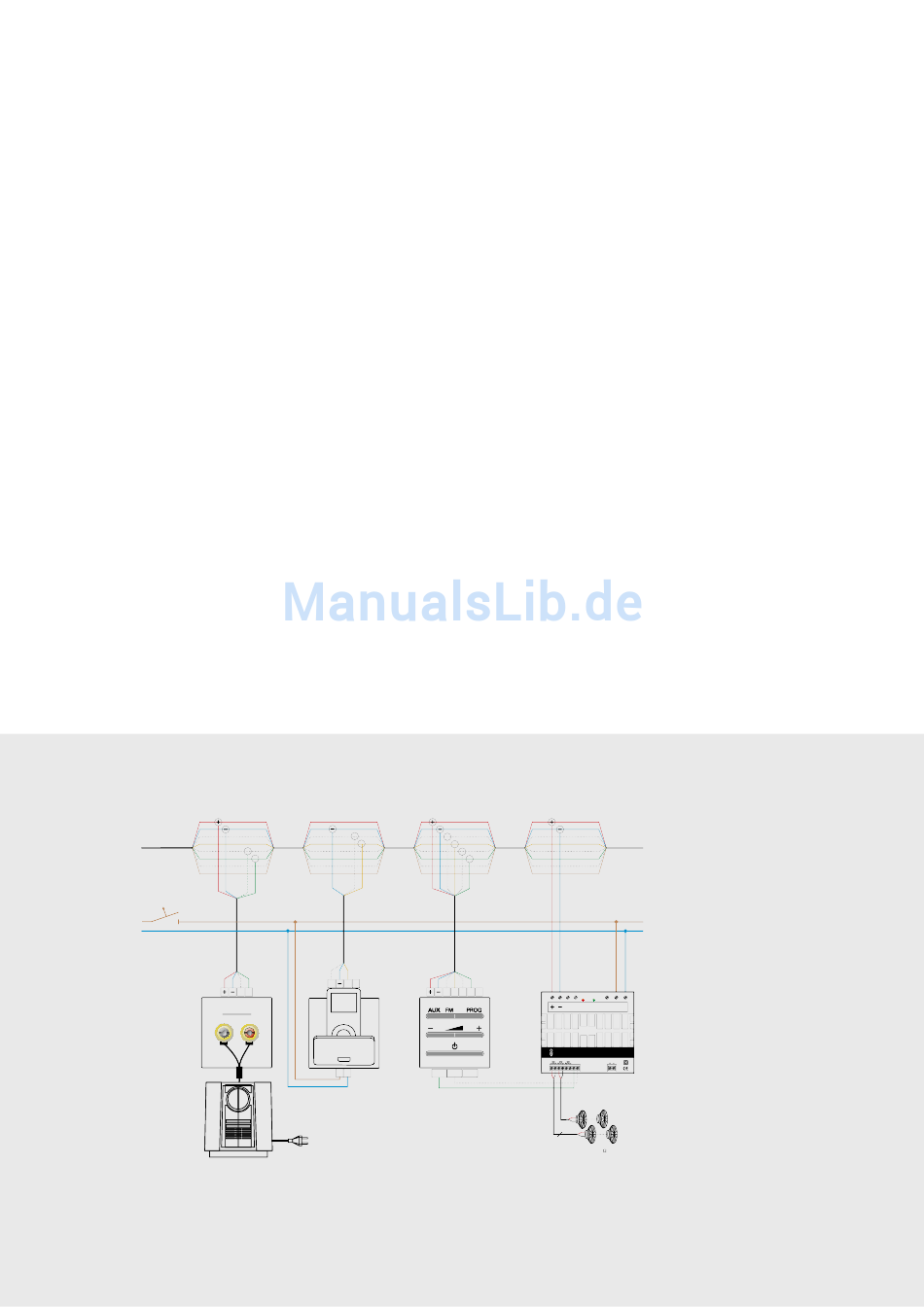

quellen ge wünscht ist, wie im nachstehenden An wen-
dungsfall dargestellt, so erfolgt die Lautstärke regulierung
über den Verstärker einsatz mit den +/– Tasten.
Die AUX/FM-Taste wird zum Umschalten des System-
kanals, d. h. der Signalquellen I oder II, verwendet. Die
PROG-Taste hingegen ist in diesem Beispiel ohne Funktion.
Das Aus schalten des Ver stär ker einsatzes bewirkt beim
REG-Ver stärker eine Stumm schaltung (Mu ting) der ange-
schlos senen Laut spre cher.
Tipp:
Der 1–10-V-Steu er eingang des REG-Ver stärkers ermög-
licht es darüber hinaus, entsprechende Aktoren aus dem
Be reich der Ge bäudesteuerung zu verwenden. Die Laut-
stärke regelung kann somit über Busch-Powernet® KNX
oder Busch-Installa tions bus® KNX erfolgen.
Hinweis:
Beim Anschluss des N-Leiters ist die N
zu verwenden. Die N-Klemme kommt aus schließlich beim
Betrieb mit der Zentrale zum Einsatz.
R
1
L
1
R
2
L
2
R L R L D
1 1 2 2
NC R N
STAND-BY ON
1
15 V -
10 W + 10 W 20 W LS 8208
+L +R REG-Endstufe
230 V ~, 50/60 Hz
15 V -, 1.5 A, SELV
LS LS LS -
+L +R
Art.-Nr. Art.-Nr.
8211 U 8208
2 x 0.75 mm 2
16
-Schraubklemme
ext
L N
230 V ~ ext
1-10 V
Max. 2x 8 Stck.
