Installation:
In einer UP-Dose montiert, bietet das Busch-DigitalRadio
die Mög lichkeit des Mono- oder Stereobetriebs. Die auf das
Radio perfekt abgestimmten Lautsprecher einsätze 8223 U
lassen sich mit den beiliegenden Anschlussleitungen ent-
weder in Mehrfach kombination oder im 1-fach-Rahmen ver-
binden. Alternativ können auch Lautsprecher von Fremd-
herstellern Ver wendung finden. Die optionalen Anschluss-
klemmen für den AudioBus ermöglichen die Wiedergabe
einer externen Quelle über das Busch-AudioWorld® System.
Inbetriebnahme:
Bei Erstinbetriebnahme oder nach einem Reset ist das
Setup aus zuführen. Hier werden alle wichtigen Geräte-
parameter vor gegeben und es wird der automatische
Suchlauf bzw. die Speicherplatz vorbelegung gestartet.
0095-1-1252
Das Gerät ist nun betriebsbereit.
GND
- -
-
L + R +
L R D R L
UP-Digital Radio
8215U, 8215UR-508
230V~ 50Hz
5 W
L 1 N
GND
- -
L + R + -
L R D R L
UP-DigitalRadio
8215U, 8215UR-508
230V~ 50Hz
5 W
L 1 N
int ext

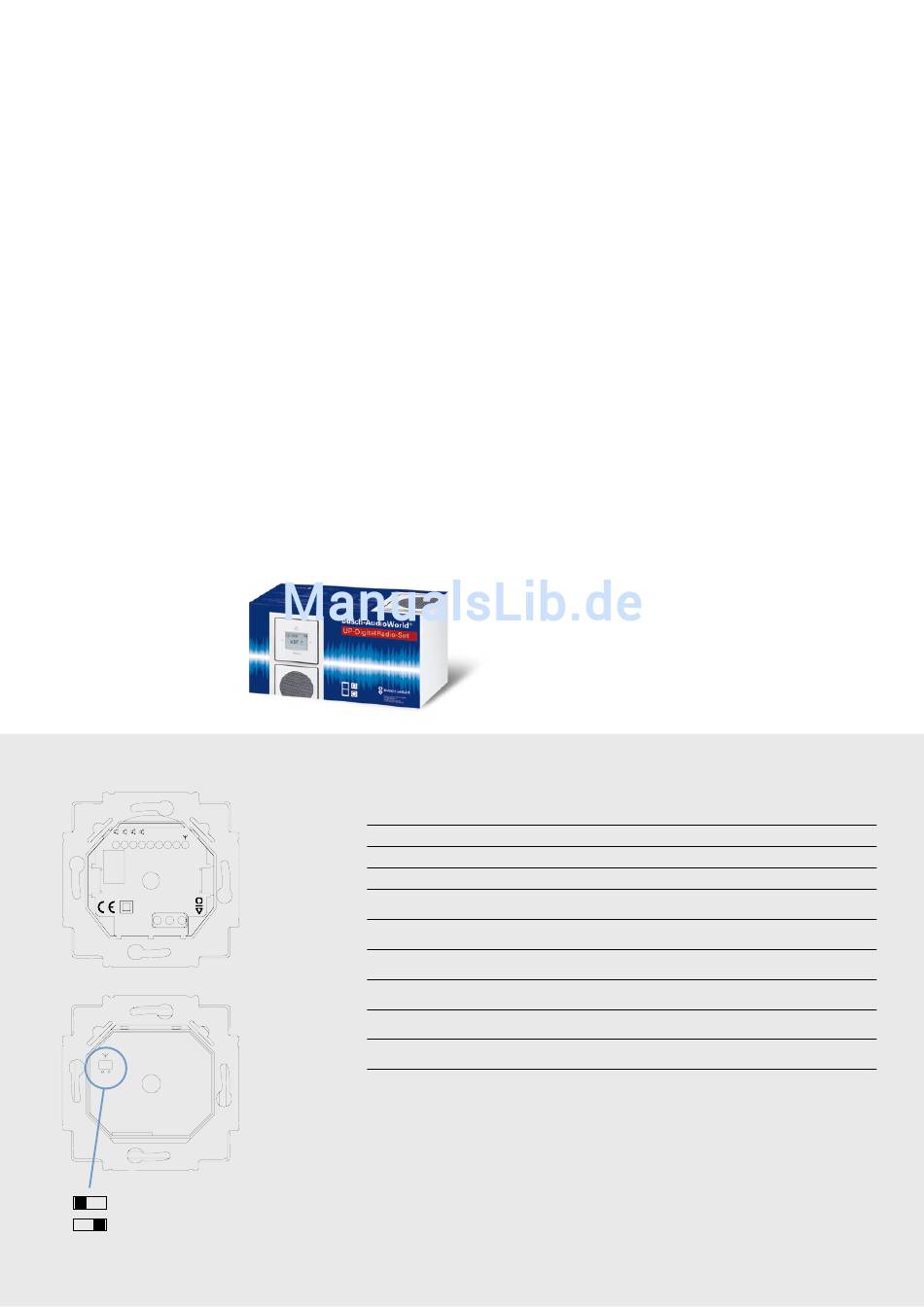

Rückseite Art.-Nr. 8215 U
Interne Antenne
Zusatzantenne

Funktion:

Die Bedienung des Busch-DigitalRadios erfolgt über eine
Mehrfachfunktions wippe. EIN/AUS, Laut stärkeregulierung
und die Programm weiter schaltung sind intuitiv durch
kurzen Tasten druck abrufbar. Je nach Gerätestatus können
weite re Funktionen wie die automatische Ausschalt funktion,
Wecker ein schaltung und das Benutzermenü über einen
langen Tasten druck gewählt werden.
Im Bad lässt sich zusätzlich über den Neben stellen eingang
des Geräts mit dem Licht das Busch-DigitalRadio ein- und
ausschalten.
Antenne:
Die im Busch-DigitalRadio integrierte Antenne ist optimal
auf die mög lichen Einbausituationen abgestimmt. In Abhän-
gig keit von der lokal unterschiedlichen Empfangs qualität
empfiehlt sich ggf. der Anschluss einer externen Antenne.
Hierbei kann man eine ca. 70 cm lange Wurf-, eine vorhan-
dene Haus antenne oder einen Kabel an schluss verwenden.
Der Antennen wahlschalter (siehe Abb.) muss entsprechend
eingestellt werden.
Tipp:
Das Busch-DigitalRadio ist auch als einbaufertiges
Komplett set unter der Art.-Nr. 8220-84 für das Schalter-
programm future® linear erhältlich.
Klemme bedeutung
Y Anschluss für externe Antenne
L Eingang links, AudioBus
R Eingang rechts, AudioBus
– GND-AudioBus (Bezugspotenzial
für die Eingangsklemmen L/R)
D AudioBus, Steuerinformationen
in Kombination mit Busch-iDock
R+ Lautsprecherausgang (+), rechts
R- Lautsprecherausgang (-), rechts
L+ Lautsprecherausgang (+), links
L- Lautsprecherausgang (-), links
aderfarbe
(bei Verwendung von j-Y[st]Y)
-
gelb oder grün
weiß (mit gelb oder grün verdrillt)
blau
braun
rot/schwarz (je nach
verwendetem Kabeltyp)
schwarz (je nach
ver wendetem Kabeltyp)
rot/schwarz (je nach
verwendetem Kabeltyp)
schwarz (je nach
ver wendetem Kabeltyp)
