Installation:
Ein externer CD-/DVD-Spieler oder eine vorhandene Hi-Fi-
Anlage stehen über die Cinchanschlüsse des Audio eingangs
dem Beschal lungssystem als Quelle zur Verfügung. Der
verbleibende Systemkanal wird über das Busch-iDock mit
einem MP3-Abspielgerät als weitere Quelle gespeist.
Die Verbindung zu den in den einzelnen Räu men mon-
tierten Verstär ker einsätzen erfolgt über ein 8-adriges
Telefonkabel vom Typ 4x2x0,8 (J-Y[ST]-Y) in Bus-, Stern-
oder Baum struktur. In den einzelnen Räumen werden
wahlweise Lautspre cher einsätze oder Einbau laut sprecher
installiert.

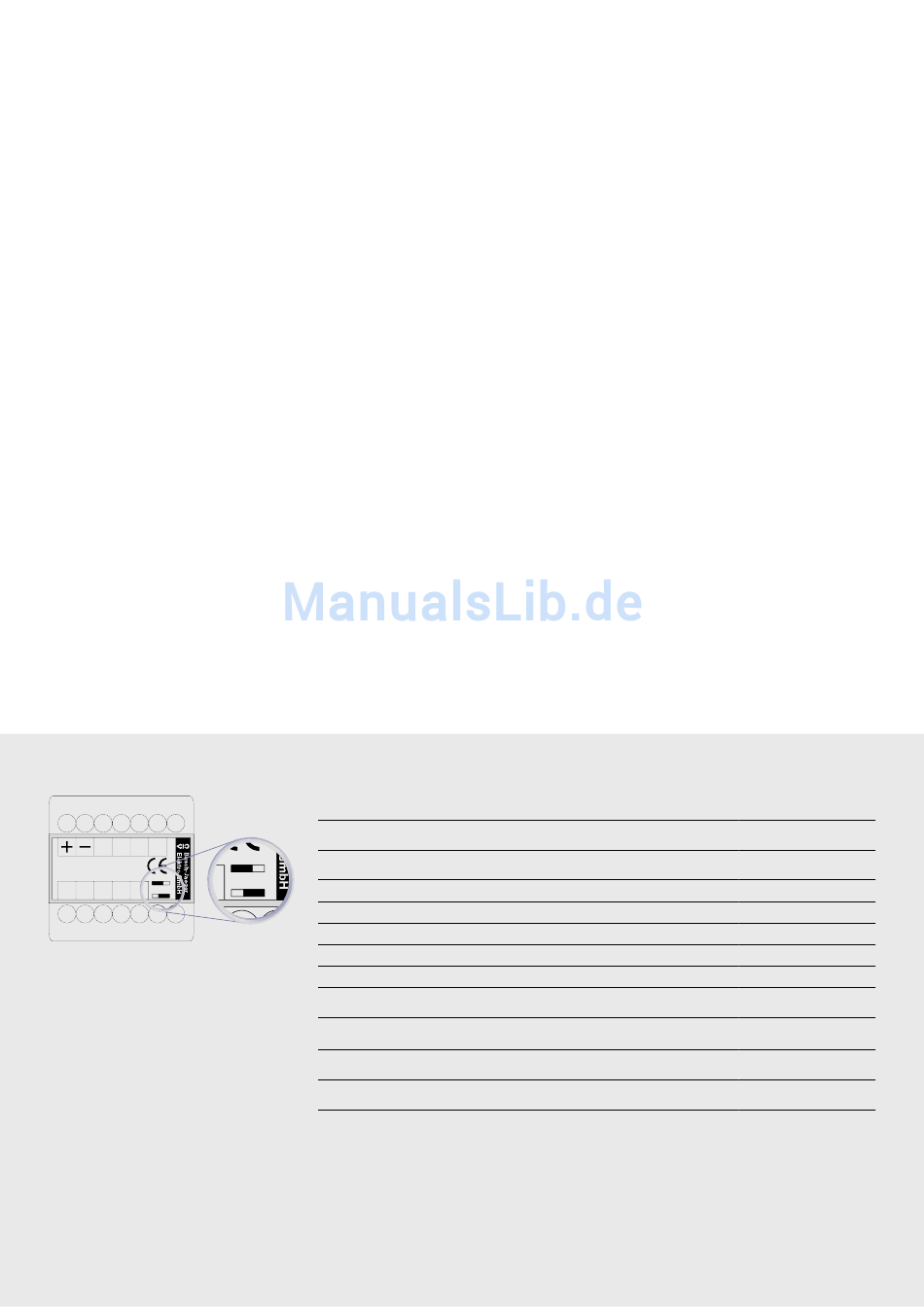

Mit gebräuchlichem Lautsprecherkabel
mit 2 Adern des zuvor ver wen deten Telefonkabels
der Anschluss an die Verstärkereinsätze. Wahl weise ist der
Mono- oder Stereo betrieb durch Um setzen einer Steck-
brücke an den Verstarkereinsätzen möglich.
Funktion:
Das Einschalten der Verstärkereinsätze erfolgt durch
Betätigung der EIN-Taste. Eine rote Tasten hinterleuchtung
signalisiert die Funktion des Geräts. Über die Wahltasten
(+ und –) kann der in dem jeweiligen Raum gewünschte
Lautstärkewert eingestellt werden. Ein Druck auf die Taste
AUX/FM schaltet beim Verstär ker einsatz zwischen den
Systemkanälen I und II hin und her.
R L R L
1 1 2 2
8211 U
mono
A
15 V -, 300 mA, 2x 1 W
mono mono
stereo
LS LS LS
D
+ + stereo stereo
R L
Option:
Wurde das aus einer evtl. vorhandenen Zentrale gespeiste
Radio programm als Musikquelle gewählt (Systemkanal II),
so ist über die PROG-Taste ein Weiterschalten des Radio-
senders an der Zentrale möglich.
Tipp 1:
Soll in einzelnen Räu men das Weiterschalten der Radio-
programme unterdrückt werden, so ist die Klemme „D" an
Verstärkereinsätzen nicht anzuschließen.
Tipp 2:
2 x 0,75 mm oder
1) 2) 2 Für manche Räume, wie z. B. das Schlafzimmer, bietet
erfolgt
sich die Verwendung der in jedem Verstärkereinsatz inte-
2)
grierten Ausschalt funktion (Sleep-Auto matik) an. Ein lan-
ger Tastendruck (> 5 s) auf die EIN-Taste aktiviert in einge-
schaltetem Zustand das automatische Ausschalten nach
vorbestimmter Zeit. Die Aktivierung der Aus schalt funktion
wird durch eine gelbe Leucht diode bzw. im Display ange-
zeigt.
ader aderdurchmesser bedeutung
(minimal)
+ 0,8 mm Betriebsspannung (+ Pol),
15 V -
– 0,8 mm Betriebsspannung (– Pol),
15 V -, Massepotenzial
R 0,6 mm Audiosignal rechts, Kanal 1
1
L 0,6 mm Audiosignal links, Kanal 1
1
R 0,6 mm Audiosignal rechts, Kanal 2
2
L 0,6 mm Audiosignal links, Kanal 2
2
A 0,6 mm Sprachsignal (bei Rundruf)
D 0,6 mm Steuerinformationen für Programm-
weiterschaltung und Rundruf
LS +L 0,75 mm Lautsprecherausgang (+),
2
links
LS +R 0,75 mm 2 Lautsprecherausgang (+),
rechts
LS – 0,75 mm Lautsprecherausgang (–),
2
links und rechts
Hinweis:
Den Lautsprecher einsätzen 8223 U liegen Anschluss leitungen in 40 cm Länge bei.
1)
rj 45 Farbe (bei Ver wendung
belegung von j-Y[st]Y)
8 rot
7 blau
6 weiß (gelb)
5 gelb
4 weiß (grün)
3 grün
2 weiß (braun)
1 braun
- rot/schwarz (je nach
ver wendetem Kabeltyp)
- rot/schwarz (je nach
ver wendetem Kabeltyp)
- schwarz (je nach
verwendetem Kabeltyp)
Anwenderhandbuch Busch-AudioWorld® | 19
