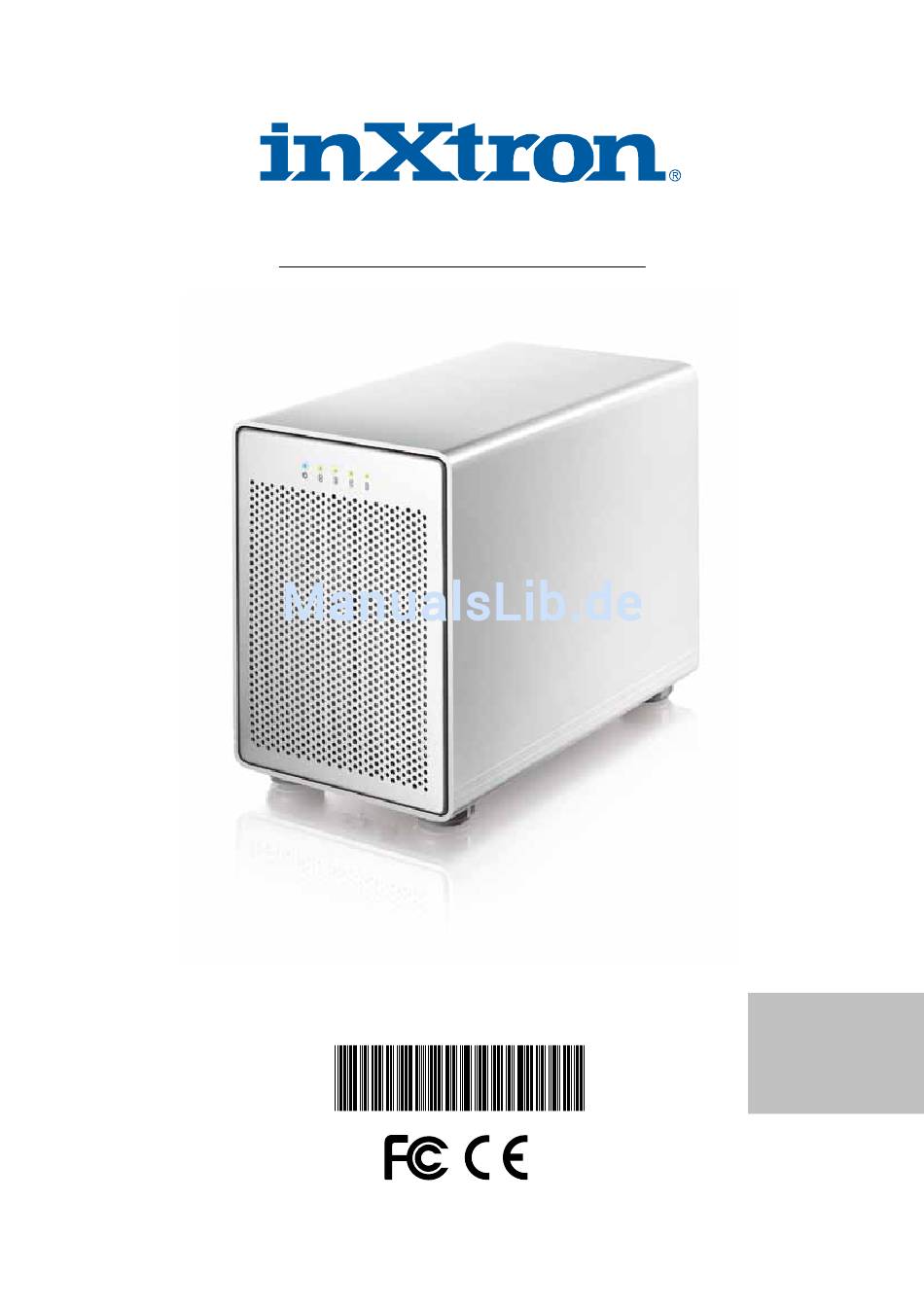

  • Seite 1 Hydra Super-S3 4-Bay RAID Storage Enclosure (3.5” SATA HDD) User Manual October 16, 2013 - v1.1 PN: E15-57811AA031...

  • Seite 2: Technical Specifications

    Firmware, images and descriptions can slightly vary between this manual and the actual product you have. Functions and features may change depending on the firmware version. To download the latest manual, go to http://www.inxtron.com/support/user-manuals. 1.3 Trademarks • Microsoft, Windows XP and Windows 7 are trademarks of Microsoft Corporation.
  • Seite 3 Hydra Super-S3 Introduction 1.4 Detailed View 1.4.1 Front View LED/Button Description Blue = Power on • Green = Disk status normal • Flashing green = Data access (e.g. read, write, system start up) • Flashing orange = Rebuilding RAID array •...
  • Seite 4 Hydra Super-S3 Introduction 1.4.4 Smart Fan The smart fan automatically regulates the fan speed according to the temperature. When the hard drives are in stand-by, the fan is turned off. When the drives are in use, the fan runs at low speed until the temperature reaches 45 degrees.
  • Seite 5 Hydra Super-S3 Introduction 1.5.4 Disk Spanning (SPAN) The drives show up as one volume, combining the storage capacity of all drives into a single large volume. Spanning is an array (not RAID) that is written sequentially across the drives. By itself, it does not provide any performance or redundancy benefits.

  • Seite 6: System-Setup

    Hydra Super-S3 System Setup 2 System Setup 2.1 Hard Drive Assembly 1. Unlock the switch at the bottom of the case and push the inner chassis from the back until the front panel is out of the housing. 2. Pull the front panel out and then lift it up to remove it. 3.
  • Seite 7 Hydra Super-S3 System Setup 2.2 Setup Guide 1. Connect the interface cable (e.g. USB, FireWire or eSATA) to the device and to your computer. 2. If this is the first time, set the RAID selector switch to your preferred RAID mode, press and hold the CONFIRM button, turn on the power and release the CONFIRM button after about 5 seconds.

  • Seite 8: Safety Information

    The information contained in this manual is believed to be accurate and reliable. inXtron assumes no responsibility for any errors contained in this manual. inXtron reserves the right to make changes in the specifications and/or design of this product without prior notice. The diagrams contained in this manual may also not fully represent the product that you are using and are there for illustration purposes only.
  • Seite 9 Hydra Super-S3 4-Bay RAID Festplattengehäuse (3.5” SATA HDD) Benutzerhandbuch 16. Oktober, 2013 - v1.1 Teilenummer: E15-57811AA031...

  • Seite 10: Systemvoraussetzungen

    Ihrem erworbenen Produkt abweichen. Funktionen und Eigenschaften können sich je nach Firmware-Version ändern. Die neuste Version dieses Handbuchs ist erhältlich auf unserer Webseite bei http://www.inxtron.com/support/user-manuals. 1.3 Markenschutz • Microsoft, Windows XP und Windows 7 sind unter Markenschutz von Microsoft Corporation.
  • Seite 11 Hydra Super-S3 Einleitung 1.4 Produktansicht 1.4.1 Frontansicht LED/Taste Zustand und Bedeutung Blau = Strom eingeschaltet • Grün = Festplatten-Status normal • Grün blinkend = Datenzugriff (z.B. schreiben/lesen) • Orange blinkend = Beim Wiederherstellen des RAID-Array • Rot = Defekte Festplatten •...
  • Seite 12 Hydra Super-S3 Einleitung 1.4.4 Temperaturgesteuerter Lüfter Der Lüfter passt seine Geschwindigkeit automatisch der Temperatur des Gerätes an. Wenn die Festplatten im Ruhestand sind, schaltet sich der Lüfter aus. Von 0-45 Grad Celsius läuft der Lüfter auf der niedrigsten Stufe, erhöht dann die Geschwindigkeit alle 5 Grade bis zu 60 Grad, von wo er auf der höchsten Stufe läuft.

  • Seite 13: Zum Thema Datensicherung

    Hydra Super-S3 Einleitung 1.5.4 Disk Spanning (SPAN) Die Speicherkapazität ist eine Kombination von allen Festplatten, welche als ein großes Volumen erkannt werden. Spanning bietet keine Zunahme der Leistung und falls eine der Festplatten ausfällt, bedeutet dies den Verlust der Daten. HDD ...

  • Seite 14: Systemeinrichtung

    Hydra Super-S3 Systemeinrichtung 2 Systemeinrichtung 2.1 Einbau der Festplatten Entriegeln Sie den Schalter auf der Unterseite des Gehäuses und schieben Sie das innere Gehäuse nach vorne bis die Frontblende frei ist. Ziehen Sie die Frontblende nach vorne und dann nach oben. Drehen Sie die Schraube gegen den Uhrzeigersinn zum Lösen und ziehen Sie dann den Festplattenrahmen heraus.

  • Seite 15: Setup-Anleitung

    Hydra Super-S3 Systemeinrichtung 2.2 Setup-Anleitung Schließen Sie das Schnittstellenkabel (z.B. USB 3.0) an das Gerät und an den Computer an. Falls Sie das Gerät zum ersten Mal einschalten, stellen Sie den RAID-Schalter auf die gewünschte Position, drücken und halten Sie die CONFIRM Taste, schalten Sie den Strom ein, warten Sie für 5 Sekund und lassen Sie dann die Taste wieder los.

  • Seite 16: Sicherheitsanweisungen

    Genehmigung des Herstellers reproduziert werden. Die in dieser Anleitung dargestellten Anzeigebeispiele und Beschreibungen können von den tatsächlichen Anzeigen des aktuellen Produkts oder dem Inhalt etwas abweichen. inXtron ist nicht verantwortlich für irgendwelche Schäden oder Verluste, die auf die Verwendung dieser Anleitung zurückzuführen sind.
