Verwandte Anleitungen für inXtron Pleiades USB/LAN
Inhaltszusammenfassung für inXtron Pleiades USB/LAN

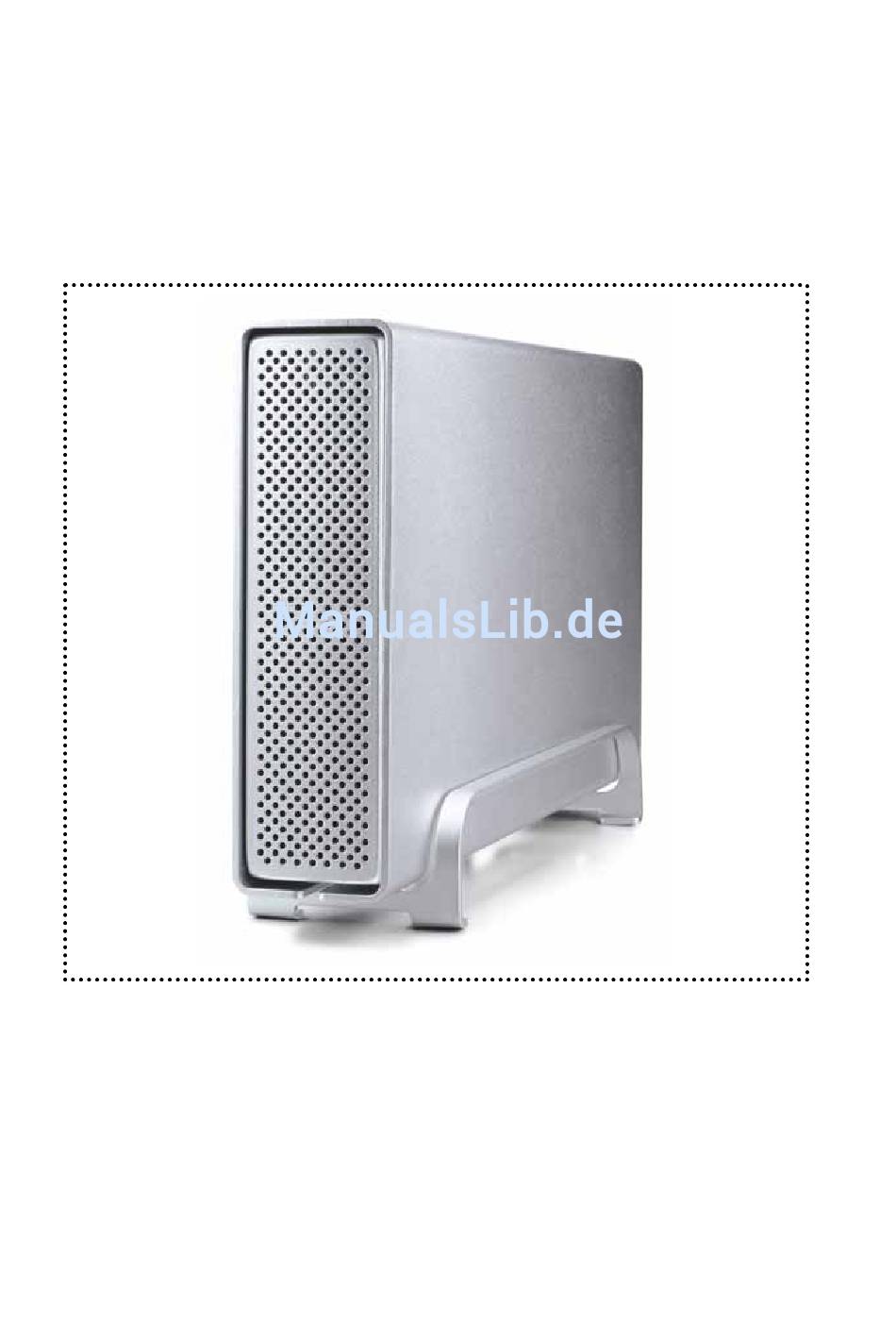

- Seite 1 Pleiades USB/LAN Externes Gehäuse für 3.5” IDE Festplatten Bedienungsanleitung & Installationsanweisungen...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis KAPITEL 1 - EINLEITUNG - 1 - KAPITEL 4 – LAN DISK SETUP - 11 - USB/LAN - 1 - - 11 - LEIADES ETZWERKINSTALLATION AM - 1 - - 11 - IEFERUMFANG ETZWERKINSTALLATION AM - 2 - LAN L - 11 - YSTEMVORAUSSETZUNGEN ONFIGURIEREN DES... -
Seite 3: Kapitel 1 - Einleitung
Tipps für PC Anwender und Microsoft Windows OS Tipps für Mac Anwender und Apple Macintosh OS Der Pleiades USB/LAN Das externe Festplattengehäuse “Pleiades USB/LAN” ist aus hochwertigem Aluminium hergestellt, was besonders gut für die Wärmeableitung ist. Es stellt die ideale Lösung als zusätz- liches externes Speichermedium und Datenbackup dar oder dient dem Datentransfer zwischen Computern und Plattformen. -
Seite 4: Systemvoraussetzungen
Systemvoraussetzungen PC Voraussetzungen • Minimum Intel Prozessor II 350MHz, 64MB RAM • USB 1.1 Verbindung: WinME, Win2000, WinXP • USB 2.0 Verbindung: WinME, Win2000, WinXP • 10 Mbps, 100 Mbps oder 10/100Mbps Fast Ethernet Karte, oder mit USB-to-Ethernet Konverter ausgestatteter PC; Win2000, WinXP Mac Voraussetzungen •... -
Seite 5: Kapitel - 2 Einbau Der Hdd
Kapitel - 2 Einbau der HDD Vorbereiten des Gehäuses Entfernen Sie die 4 Schrauben von der Unterseite, ziehen das Falls Ihr Produkt mit Innengehäuse heraus, lösen die Schrauben der Abdeckung installierter Fest- des Innengehäuses und öffnen es. platte verkauft wurde, lesen Sie bitte zuerst auf- merksam die Garantieinformation... -
Seite 6: Installation Derf
Installation der Festplatte Verbinden Sie das IDE und das Stromkabel mit der Festplatte. Installieren und befestigen Sie die Festplatte mit den 4 Schrauben von der Unterseite. Montieren Sie den Die Einstellung des Gehäusedeckel, schieben Sie das Innengehäuse zurück in das Jumpers sollte Aluminiumgehäuse und drehen Sie die 4 Schrauben ein. -
Seite 7: Kapitel 3 - Systemeinstellungen
Kapitel 3 - Systemeinstellungen Verbindung zum Computer Einige Tipps für den Anschluss Ihres externen Gehäuses: Falls Sie ein • Versichern Sie sich, dass die PCI Schnittstellenkarte richtig Ersatznetzteil installiert ist. kaufen für zu Hause • Prüfen Sie, ob die Treibersoftware der Schnittstellenkarte oder fürs Büro, bitte auf dem neuesten Stand ist. -
Seite 8: Installation Am Pc Mit
Installation am PC mit USB 2.0 Win2000 oder WinXP mit USB Verbindung • Schalten Sie den Computer ein und starten Windows • Stecken Sie den Pleiades an und schalten ihn ein Wenn das System • Lassen Sie Windows den Treiber suchen und selbst das Gerät nicht erkennt, schalten installieren... -
Seite 9: Installation Am Mac Mit
Installation am Mac mit USB 2.0 Mac OS 9.x oder Mac OS 10.x mit USB Verbindung • Schalten Sie den Computer an und starten Mac OS Wenn das System • Stecken Sie den Pleiades an und schalten ihn ein das Gerät nicht •... -
Seite 10: Partitionieren & Formatieren
Partitionieren & Formatieren Alle existierenden Daten auf der Festplatte werden gelöscht - Sie können stellen Sie also sicher, dass Sie ein Backup erstellt haben! Dies mehrere Partitionen ist normalerweise nur nötig bei einer neuen Festplatte oder durch USB erstellen, falls das Format/Partition geändert oder alle Daten gelöscht allerdings wird nur werden sollen. -
Seite 11: Pc Mit Win 2000 Oderw
PC mit Win2000 oder WinXP Laufwerk-Verwaltungsprogramm Das Laufwerk muss • Klicken Sie mit der rechten Maustaste auf “Arbeitsplatz” und mit FAT32 formatiert wählen Sie “Verwaltung” werden. Bei Ver- • Wählen Sie “Laufwerkverwaltung” wendung von NTFS • Klicken Sie mit der rechten Maustaste auf die Festplatte, die wird das Laufwerk Sie gerne einrichten möchten, und wählen „Neue Partition“... -
Seite 12: Mac Os
Mac OS X Verwenden Sie das Festplatten-Dienstprogramm zum Das Laufwerk muss Formatieren/Partitionieren Ihrer externen Festplatte. • Wählen Sie das “Festplatten-Dienstprogramm“ im mit FAT32 forma- tiert sein (MS-DOS). entsprechenden Ordner • Wählen Sie Ihr externes Laufwerk und erstellen eine FAT32 Bei Verwendung von Mac OS Partition (auch MS-DOS auf dem Mac genannt) Extended wird das... -
Seite 13: Kapitel 4 - Lan Disk Konfiguration
Kapitel 4 – LAN Disk Konfiguration Netzwerkinstallation am PC • Schalten Sie den Computer an und starten Windows • Falls das USB Laufwerk angeschlossen ist, ziehen Sie Um das LAN es ab. Laufwerk mit Ihrem • Schließen Sie den Pleiades ans lokale Netzwerk und Netzwerk zu schalten ihn an. -
Seite 14: System Information
Eine Pop-Up Dialogbox erscheint und fragt nach Ihren Wenn Sie Ihre Benutzernamen und Passwort. Login-Daten für das LAN-Laufwerk ver- Voreinstellungen gessen, drücken Benutzername: admin und halten Sie den Passwort: admin Resetknopf, schal- ten das Gerät an Wir empfehlen dringend, dieses zu ändern sobald sie und warten zehn eingeloggt sind, um unauthorisierte Zugriffe zu verhindern. -
Seite 15: Smb Server
SMB Server Der allgemeine Ordner „PUBLIC“ ist standardmäßig erstellt. Sie können ihn verwenden, sobald das System bereit ist, ohne Login oder weitere Wenn Sie Ordner erstellen oder gemeinsam nutzen, empfehlen Einstellungen. wir, das englische Alphabet für Dateinamen zu verwenden. Für andere Sprachen vergessen Sie bitte nicht, diese unter “Status”... -
Seite 16: Dateizugang Am Mac
Dateizugang am Mac Klick Sie auf “Gehe zu” und wählen “Netzwerk”. Suchen Sie Stellen Sie sicher, nach Ihrem LAN Laufwerk “STORAGE-xxxx”, das sich dass Sie im glei- standardmäßig im ARBEITSGRUPPEN-Ordner befindet. chen Netzwerk wie Ihr LAN Laufwerk Anstelle können Sie auch “Gehe zu” und “Gehe zu Ordner” angeschlossen sind. -
Seite 17: Disk Utility
Disk Utility Wenn Sie nicht das Disk Utility des LAN Laufwerkes zum Formatieren der Sie können das Disk Utility für das Formatieren des Laufwerks Festplatte nutzen, nutzen, das Scannen nach Laufwerksfehlern und Einstellung vergewissern Sie der Wartezeit, bevor das Gerät in den Standby-Modus geht. sich, das FAT32 Dateisystem zu Format Disk: Formatieren der Festplatte... -
Seite 18: Technische Fragen
Technische Fragen Für Reparaturen und andere technische Fragen wenden Sie sich bitte an Ihren Händler oder dessen Online Support! Lesen Sie die Garantieinformation Wenn Sie Ihre Login-Daten für das LAN-Laufwerk vergessen, Ihres Händlers drücken und halten Sie den Resetknopf, schalten das Gerät an aufmerksam durch! und warten zehn Sekunden bis Sie ihn loslassen.
