A
A
+
–
PCB 1
PCB 2
ALIMENTAZIONE
ESTERNA
VISTA A-A

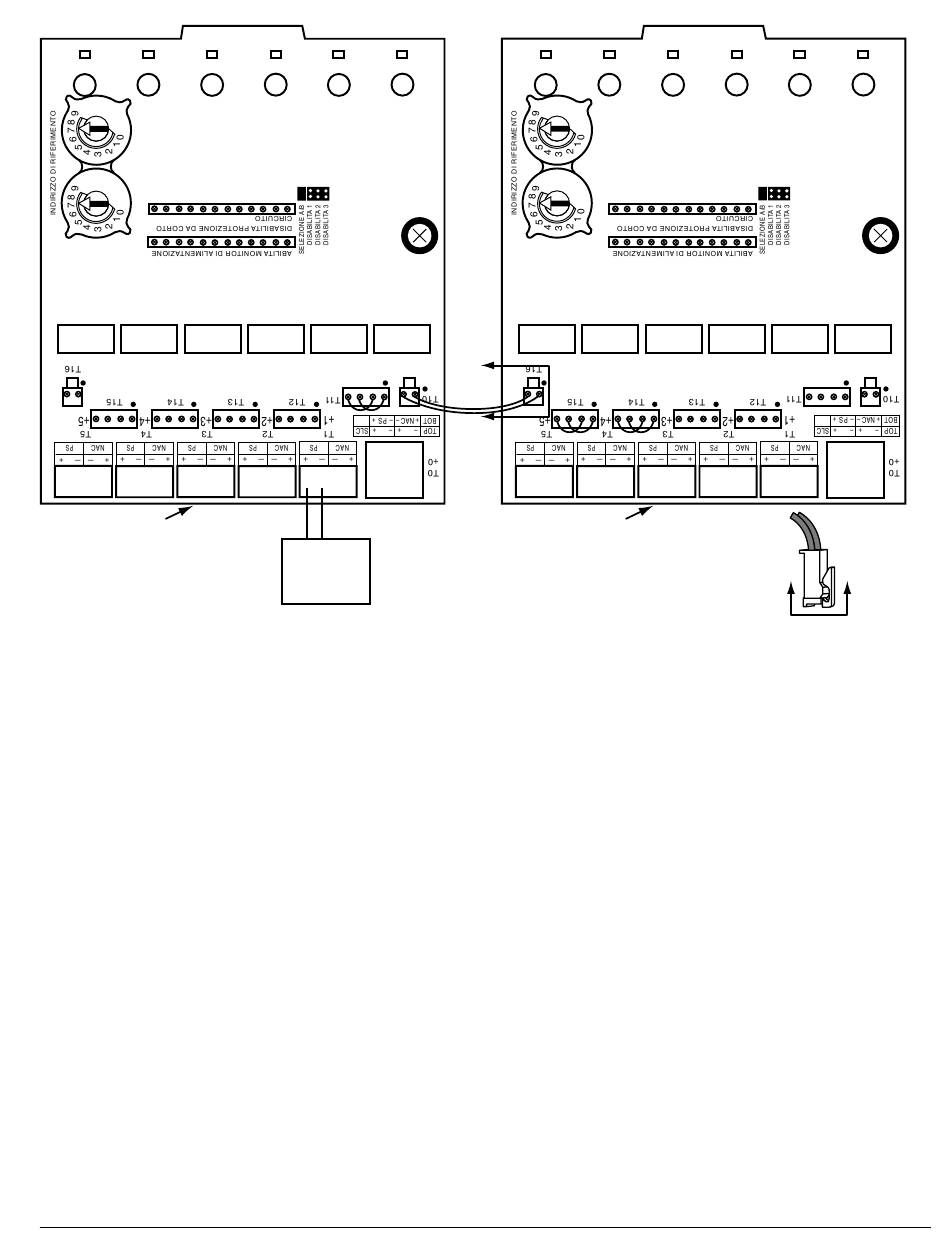

Figura 4: Esempio di più schede che condividono la stessa alimentazione esterna. L'alimentazione è condivisa dai Circuito
D'uscita Supervisionato (M.O.C.) +0 e +1 (sulla PCB 1) e da +3, +4 e +5 (sulla PCB 2). Per informazioni sul cablaggio M.O.C.
tipico, fare riferimento alle figure 9-12. Verificare che la piegatura del bordo sul jumper di alimentazione lungo si agganci alla
linguetta di fissaggio su T10 o T16 come mostrato nella vista A-A.
D500-68-00
8
I56-2253-01
