Los CIRCUITOS DE SALIDA SUPERVISADOS se pueden conectar por
medio de fuentes externas individuales (las figuras 2 son un ejem-
plo), o varios circuitos de señalización pueden compartir una única
fuente de alimentación (las figuras 3 son un ejemplo). Si varios
CIRCUITOS DE SALIDA SUPERVISADOS conectados a una placa PCB
común deben compartir una única fuente de alimentación, utilice el
puente de alimentación corto que se muestra en página 1. Los puen-
tes pueden colocarse en T11–T15. Para ver las funciones del puente,
consulte la Tabla 4.
TABLA 4
UBICACIÓN DEL PUENTE
T11
T12
T13
T14
T15
(–)
(–)
47K
47K
(+)
(+)
VIO
O DISPOSITIVO ANTERIOR

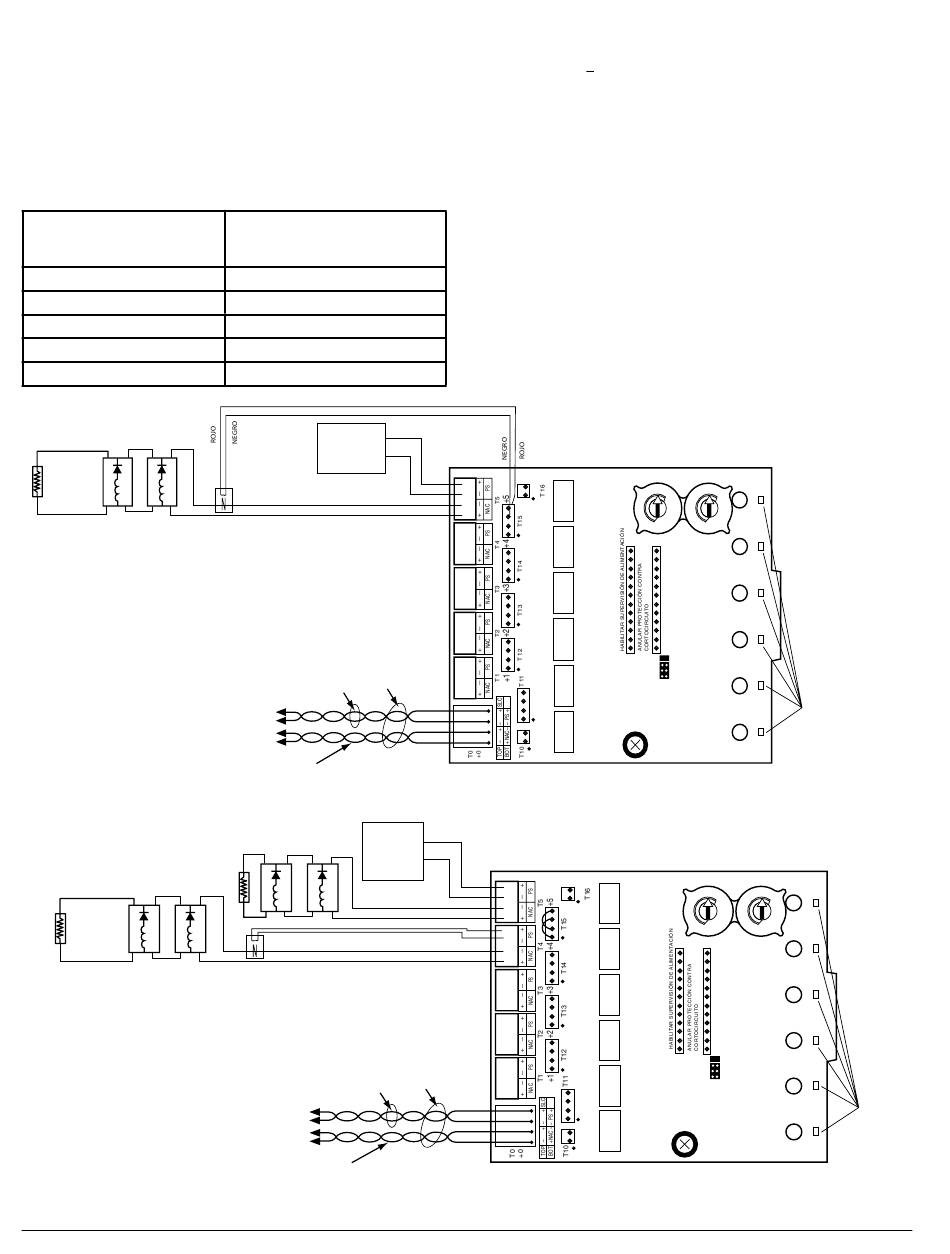

Figura 2: Ejemplo de configuración del CIRCUITO DE SALIDA SUPERVISADO en Clase B, Estilo Y con una única fuente de alimentación
para un sólo CIRCUITO DE SALIDA SUPERVISADO.
(–)
(–)
47K
(+)
(+)
Figura 3: Ejemplo de configuración del CIRCUITO DE SALIDA SUPERVISADO en Clase B, Estilo Y con una única fuente de alimentación
compartida por dos CIRCUITOS DE SALIDA SUPERVISADOS.
D500-68-00
PAR DE CIRCUITOS DE
SALIDA SUPERVISADOS QUE
COMPARTEN SUMINISTRO
+0 y +1
+1 y +2
+2 y +3
+3 y +4
+4 y +5
+
FUENTE DE
ALIMENTACIÓN
–
EXTERNA
VIO
ALIMENTACIÓN LIMITADA
PARATE SUPERIOR
Y SUPERVISADA
DE T0
+
DESDE EL PANEL
–
+
AL DISPOSITIVO
–
SIGUIENTE
LÍNEA DE COMUNICACIONES 32VDC MAX.
CONSULTAR MANUAL DE INSTRUCCIONES
DEL PANEL PARA REQUISITOS DE CABLEADO.
FUENTE DE
ALIMENTACIÓN
(–)
(–)
EXTERNA
47K
(+)
(+)
ROJO
NEGRO
VIO
VIO
ALIMENTACIÓN LIMITADA
Y SUPERVISADA
+
DESDE EL PANEL O
–
DISPOSITIVO ANTERIOR
+
AL DISPOSITIVO
–
SIGUIENTE
LÍNEA DE COMUNICACIONES 32VDC MAX.
CONSULTAR MANUAL DE INSTRUCCIONES DEL
PANEL PARA REQUISITOS DE CABLEADO.
Se puede conectar una única fuente de alimentación de modo que
pueda ser compartida por varias placas PCB situadas en la misma
cabina (la figura 4 es un ejemplo). Para que se pueda compartir, uti-
lice el puente de alimentación largo (ver página 1) para conectar el
T10 o T16 de una placa al T10 o T16 de la otra placa.
Utilice un relé de final de línea para cada fuente de alimentación
externa (las figuras 2-3 son un ejemplo). La bobina del relé de final
de línea debe conectarse siempre a la entrada de la fuente de ali-
mentación externa del módulo conectado que está más lejos de la
fuente de alimentación. Los contactos de los relés de final de línea
deben estar siempre conectados en serie con el cable del CIRCUITO
DE SALIDA SUPERVISADO del mismo módulo. La bobina del relé
de final de línea debe estar conectada con el PS+ (cable rojo) y el
PS-(cable negro) si está conectado al T0 – T5. La bobina del relé de
final de línea debe estar conectada en pins adyacentes (rojo – pin
número par, negro – pin número impar), del mismo conector, si se
utilizan los T10 – T16.
Todo el cableado debe cumplir los códigos de prácticas o normas
locales. Cualquier fuente de alimentación externa debe ser de
tensión limitada con batería de apoyo.
* Nota 1: las conexiones de la bobina del relé de final de línea
+
–
–
+
+
–
+
–
–
+
+
–
–
+
PARATE SUPERIOR DE T0
11
se deben realizar con conectores de relé de final de
línea en T10-T16 en caso de que todos los circuitos
de señalización en la placa dispongan de aliment-
ación dedicada.
DIRECCIÓN BASE
6 7 8 9
6 7 8 9
5
5
4
4
3
3
2
2
1
1
0
0
SELECCIÓN A/B
ANULAR 1
ANULAR 2
ANULAR 3
DIRECCIÓN BASE
6 7 8 9
6 7 8 9
5
5
4
4
3
3
2
2
1
1
0
0
SELECCIÓN A/B
ANULAR 1
ANULAR 2
ANULAR 3
INDICADORES
DE ESTADO
INDICADORES
DE ESTADO
I56-2253-01
