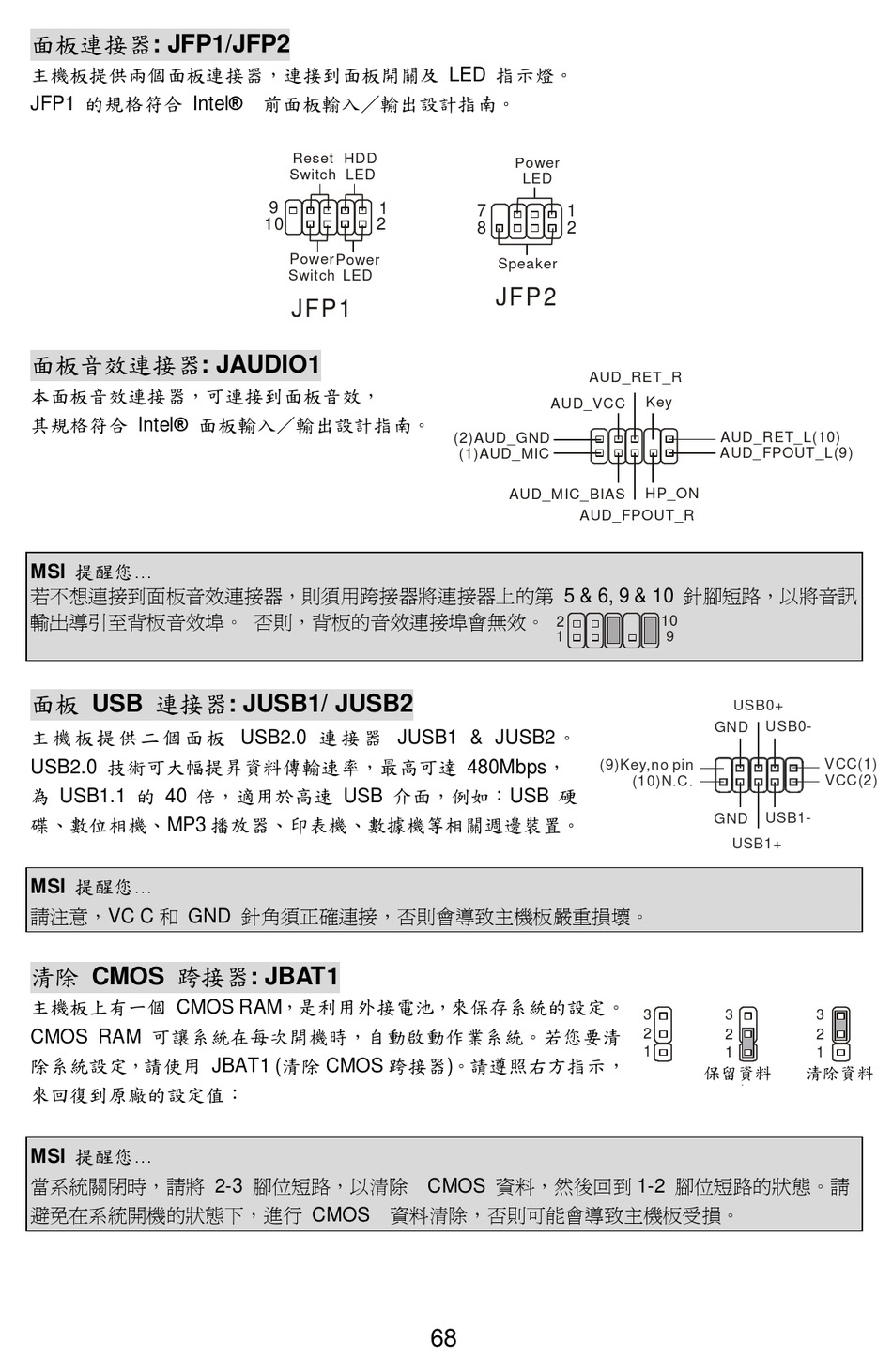

面板連接器: JFP1/JFP2
主機板提供兩個面板連接器，連接到面板開關及 LED 指示燈。
JFP1 的規格符合 Intel® 前面板輸入／輸出設計指南。
面板音效連接器: JAUDIO1
本面板音效連接器，可連接到面板音效，
其規格符合 Intel® 面板輸入／輸出設計指南。
MSI 提醒您...
若不想連接到面板音效連接器，則須用跨接器將連接器上的第 5 & 6, 9 & 10 針腳短路，以將音訊
輸出導引至背板音效埠。 否則，背板的音效連接埠會無效。
面板 USB 連接器: JUSB1/ JUSB2
主 機 板 提 供 二 個 面 板 USB2.0 連 接 器 JUSB1 & JUSB2 。
USB2.0 技術可大幅提昇資料傳輸速率，最高可達 480Mbps，
為 USB1.1 的 40 倍，適用於高速 USB 介面，例如：USB 硬
碟、數位相機、MP3 播放器、印表機、數據機等相關週邊裝置。
MSI 提醒您...
請注意，VC C 和 GND 針角須正確連接，否則會導致主機板嚴重損壞。
清除 CMOS 跨接器: JBAT1
主機板上有一個 CMOS RAM，是利用外接電池，來保存系統的設定。
CMOS RAM 可讓系統在每次開機時，自動啟動作業系統。若您要清
除系統設定，請使用 JBAT1 (清除 CMOS 跨接器)。請遵照右方指示，
來回復到原廠的設定值：
MSI 提醒您...
當系統關閉時，請將 2-3 腳位短路，以清除 CMOS 資料，然後回到 1-2 腳位短路的狀態。請
避免在系統開機的狀態下，進行 CMOS 資料清除，否則可能會導致主機板受損。
Reset
HDD
Switch
LED
9
1
10
2
Power
Power
Switch
LED
JFP1
68
Power
LED
7
1
8
2
Speaker
JFP 2
AUD_RET_R
AUD_VCC
(2)AUD_GND
(1)AUD_MIC
AUD_MIC_BIAS
AUD_FPOUT_R
2
1
(9)Key,no pin
Key
AUD_RET_L(10)
AUD_FPOUT_L(9)
HP_ON
10
9
USB0+
USB0-
GND
(10)N.C.
USB1-
GND
USB1+
3
3
2
2
1
1
保留資料
Keep Data
VCC(1)
VCC(2)
3
2
1
清除資料
Clear Data
