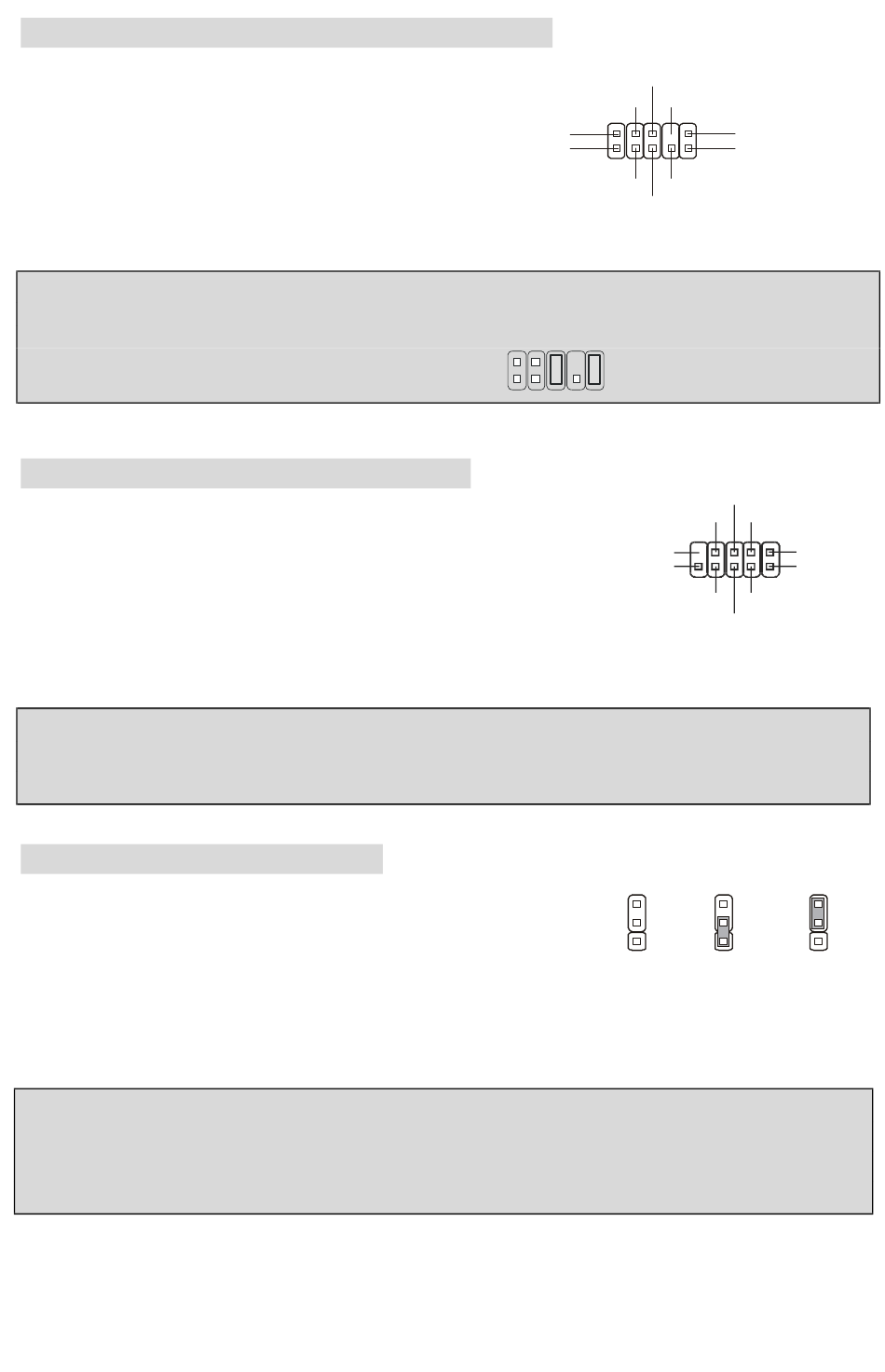

micro-star K9MM-V series Handbuch Seite 26

Connecteurs Front Panneau Audio: JAUDIO1
Ce connecteur vous permet de connecter le
panneau audio en façade et il est compatible
®
avec Intel Front Panel I/O Connectivity Design
Guide.
MSI Vous Rappelle...
Si vous ne voulez pas connecter l'audio en façade à l'aide des broches 5 & 6, 9 & 10 doivent être
recouvertes par un cavalier pour envoyer le signal vers les ports audio à l'arrière. Autrement, le
connecteur Line-Out à l'arrière ne fonctionnera pas.
Connecteur Front USB: JUSB1/JUSB2
La carte mère procure deux connecteurs au standard USB
2.0-pin (JUSB1 & JUSB2). La technologie USB 2.0 accroît le
taux du transfert jusqu'à 480Mbps, qui est 40 fois plus
rapide que l' USB 1.1. Idéal pour relier les périphériques à
grande vitesse utilisant l'interface USB tels que les disques
externe USB, appareils-photo numériques, lecteurs MP3, imprimantes, modems...
MSI Vous Rappelle...
A noter que les broches VCC et GND doivent être correctement connectées afin d'éviter tout
endommagement.
Cavalier Effacer CMOS: JBAT1
La CMOS RAM intégrée reçoit une alimentation d'une batterie
externe qui permet de garder les données de configuration du
système. Avec la CMOS RAM, le système peut automatiquement
démarrer OS à chaque fois que le PC est allumé. Si vous voulez
effacer la configuration du système, utilisez le JBAT1 (Clear
CMOS Jumper) pour effacer les données. Suivez les instructions de l'image pour effacer les
données.
MSI Vous Rappelle...
Vous pouvez effacer les données en positionnant le cavalier sur les broches 1-2 quand le PC
n'est pas allumé. Puis il faut remettre le cavalier en position 2-3. Ne surtout pas effacer les
données lorsque le PC est en fonction, cela endommagera la carte mère.
AUD_VCC
(2)AUD_GND
(1)AUD_MIC
AUD_MIC_BIAS
2
1
(9)Key,no pin
20
AUD_RET_R
Key
AUD_RET_L(10)
AUD_FPOUT_L(9)
HP_ON
AUD_FPOUT_R
1 0
9
USB0+
USB0-
GND
(10)N.C.
USB1-
GND
USB1+
3
3
2
2
1
1
Keep Data
VCC(1)
VCC(2)
3
2
1
Clear Data
