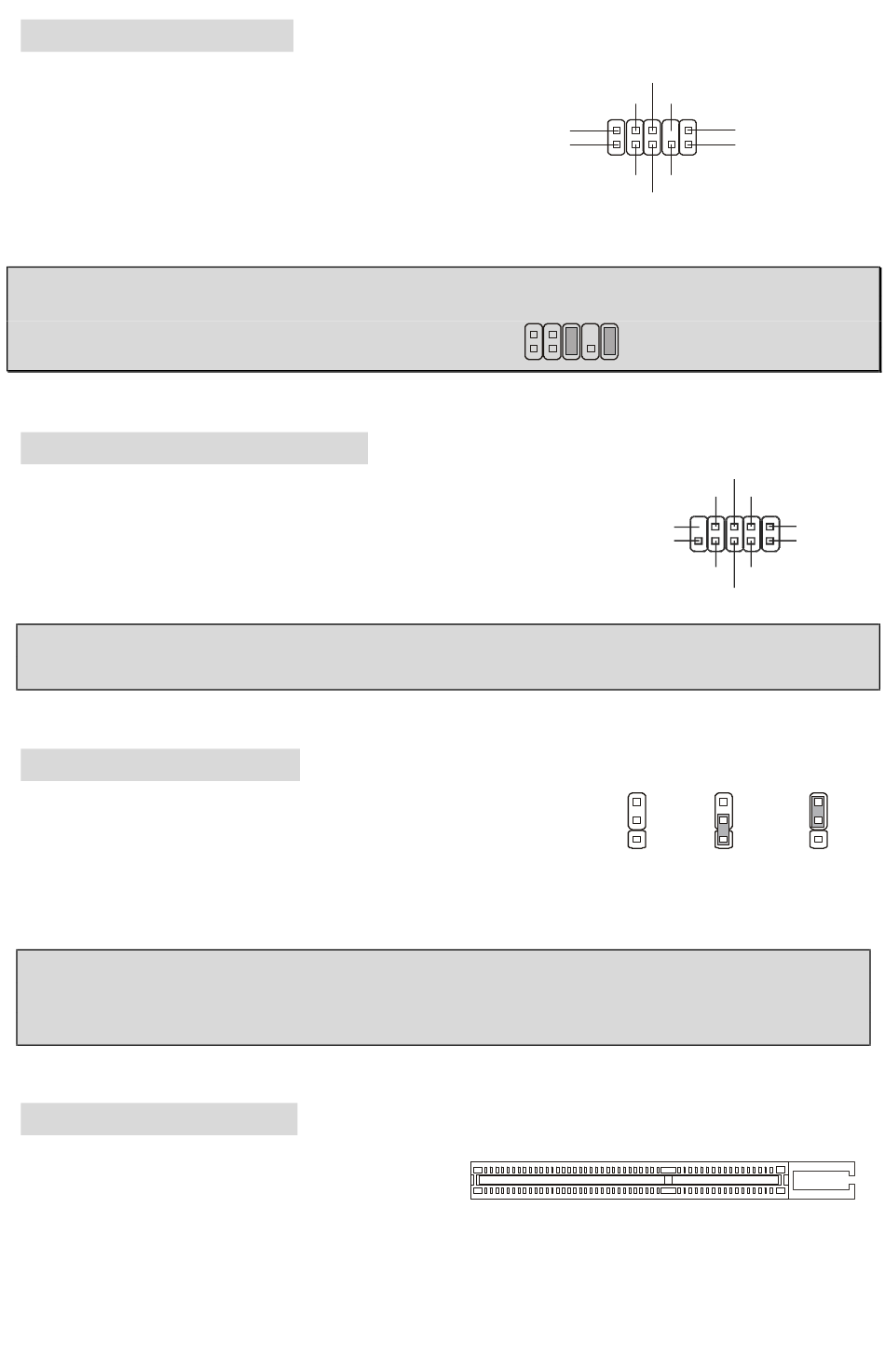

前置音频接口: JAUDIO1
您可以在前置面板接口上连接一个音频接口，此
®
接口是和 Intel 的 I/O 面板连接规格兼容的.
微星提醒您 ...
如果您不想使用前置音频，针脚 5 & 6, 9 & 10 必须用跳线帽短接，这样输出信号才会转到后面的
音频端口 . 否则后面的 Line-Out 音频接口将不起作用 .
前置 USB 接口: JUSB1/JUSB2
主板提供了 2 个标准的 USB 2.0 接头. USB2.0 技术是提高数
据传输速率达到 480Mbps,USB 1.1 的 40 倍.它可以连接告诉
的 USB 界面周边，例如 USB HDD, 数码相机, MP3 播放器,
打印机, 调制解调器等.
微星提醒您 ...
请注意， VCC 和 GND 的针脚必须安插正确，否则可能引起主板零件的损坏
清除 CMOS 跳线: JBAT1
主板上建有一个 CMOS RAM，其中保存的系统配置数据需要通过
一枚外置电池来维持.CMOS RAM 是在每次启动计算机的时候引导
操作系统的.如果您想清除保存在 CMOS RAM 中的系统配置信息，
可使用 JBAT1(清除 CMOS 跳线) 清除数据. 请按照以下方法清除
数据.
微星提醒您 ...
在系统关闭时，您可以通过短接 2-3 针脚来清除 CMOS 数据 . 然后， 返回到 1-2 针短接的状态 . 请避
免在系统开机时清除 CMOS ，这样可能会对主板造成损害 .
AGP (加速图形端口)插槽
用户可在此 AGP 插槽中插入 AGP 图形卡. AGP
是一种专为 3D 图形显示而设计的一种接口规范.
它为图形控制器对主内存的直接访问提供一个
66MHz, 32-bit 专用通道.
AUD_VCC
(2)AUD_GND
(1)AUD_MIC
AUD_MIC_BIAS
2
1
(9)Key,no pin
56
AUD_RET_R
Key
AUD_RET_L(10)
AUD_FPOUT_L(9)
HP_ON
AUD_FPOUT_R
10
9
USB0+
USB0-
GND
(10)N.C.
GND USB1-
USB1+
3 3
2
2
1 1
Keep Data
VCC(1)
VCC(2)
3
2
1
Clear Data
