MSI напоминает...
Обратите внимание на то, чтобы контакты VCC и GND должны быть соединены
правильно. В противном случае это может привести к повреждению подключаемых
устройств и системной платы.

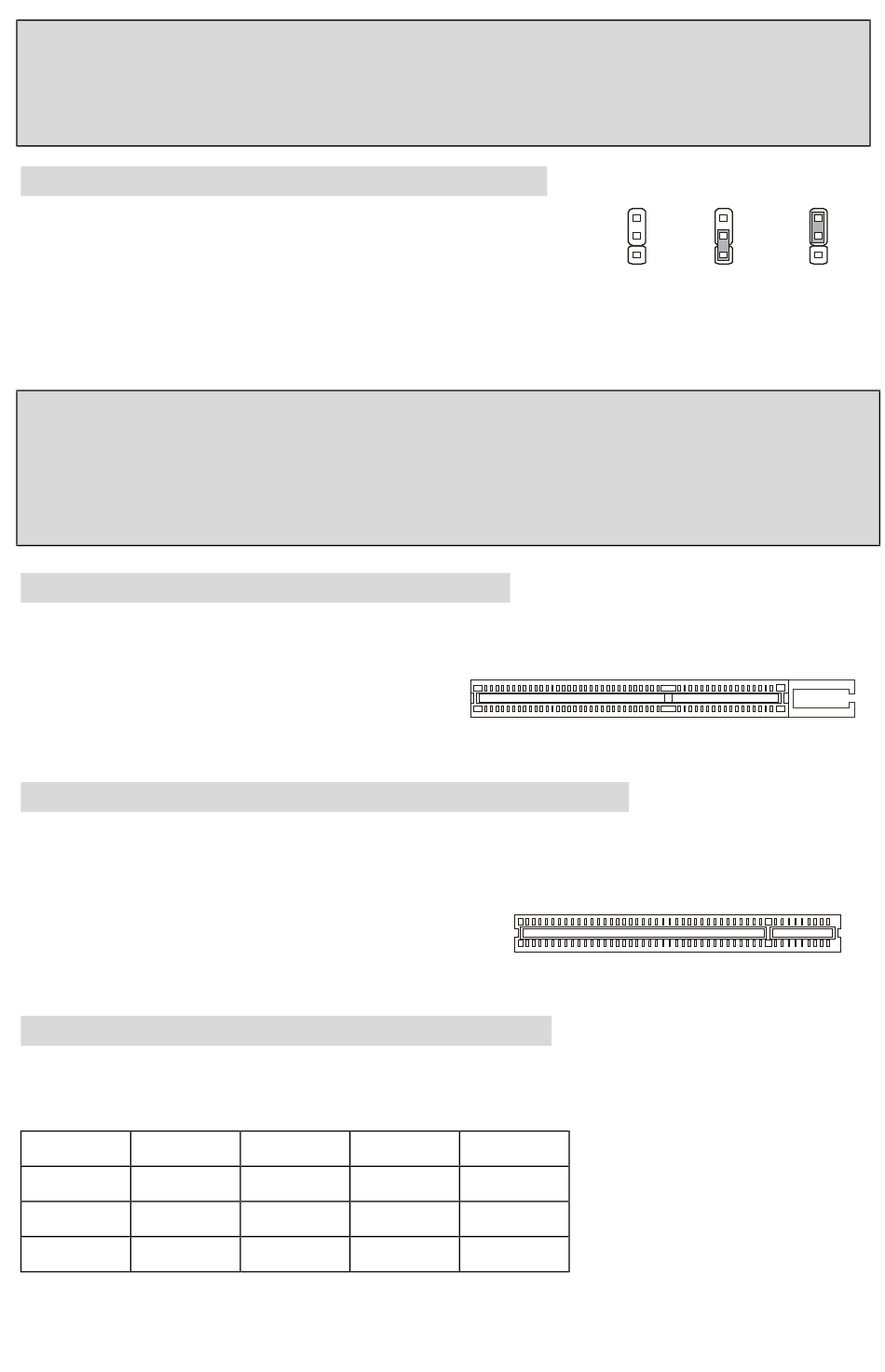

Стирание данных из CMOS памяти: JBAT1
На плате установлена CMOS память, с питанием от
батарейки, хранящая данные о конфигурации системы.
Данные, хранящиеся в CMOS памяти, требуются компьютеру
для загрузки операционной системы при включении. Если у
вас возникает необходимость сбросить конфигурацию системы (очистить CMOS),
воспользуйтесь перемычкой JBAT1. Для очистки CMOS следуйте инструкции.
MSI Напоминает...
Отключите компьютер от электрической сети. Замкните перемычкой контакты 2-3
для очистки CMOS. Не забудьте вернуть перемычку в стандартное положение
(замыкание контактов 1 и 2). Попытка очистить CMOS у включенного компьютера
может привести к повреждению системной платы.
Разъем AGP (Accelerated Graphics Port)
Разъем AGP позволяет установить AGP видеокарту. AGP – это интерфейс специально
разработан для того, чтобы отвечать современным требованиям в области 3D-графики.
Он
предоставляет
контроллеру
66МГц,
доступа к ОЗУ.
Разъемы PCI (Peripheral Component Interconnect)
Разъемы PCI позволяют устанавливать дополнительные карты расширения. Перед
установкой или извлечением карт расширения убедитесь, что кабель питания отключен
от электрической сети. Прочтите документацию на карту расширения и выполните
необходимые
аппаратные
установки
для
переключатели или конфигурация BIOS).
Маршрутизация запросов прерывания PCI
IRQ – сокращение от Interrupt ReQuest (line) – линия запроса прерывания, аппаратная
линия, по которой устройства могут посылать сигнал прерывания микропроцессору.
Order1
PCI Slot 1
INT A#
PCI Slot 2
INT B#
PCI Slot 3
INT C#
графическому
32-битный
или
программные
данной
платы
Order2
Order3
INT B#
INT C#
INT C#
INT D#
INT D#
INT A#
канал
(перемычки,
Order4
INT D#
INT A#
INT B#
45
3
3
2
2
1
1
Keep Data
Clear Data
3
2
1
