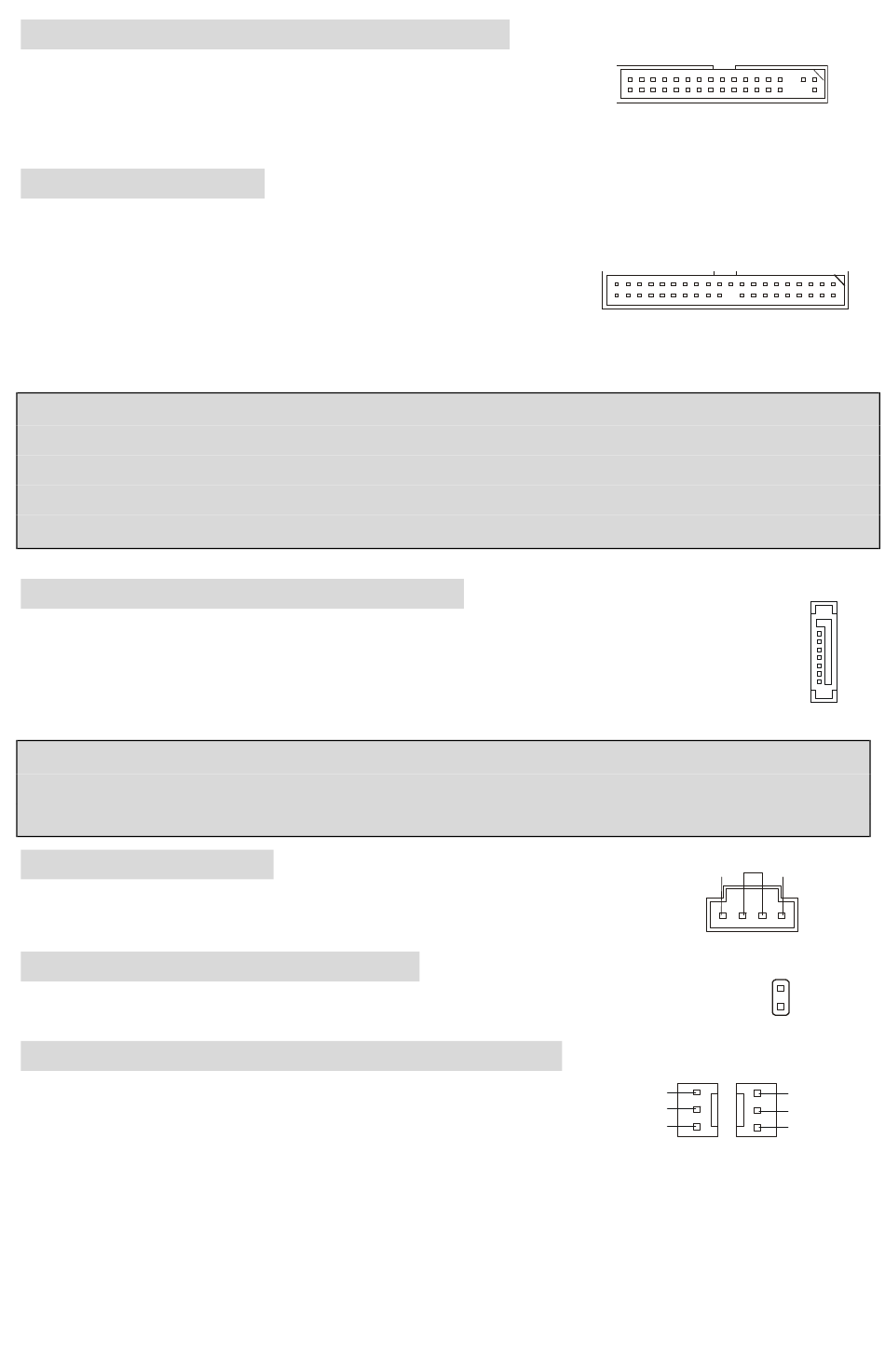

Anschluss des Diskettenlaufwerks: FDD1
Das Mainboard verfügt über einen Standardanschluss für
Diskettenlaufwerke mit 360 KB, 720 KB, 1,2 MB, 1,44 MB oder
2,88 MB Kapazität.
IDE Anschluss: IDE1
Das Mainboard besitzt einen Dual Ultra DMA 66/100/133 Kontroller, der die PIO Modi 0-4
bereitstellt, Bus Mastering beherrscht und Ultra DMA 66/100/133 Funktionalität bietet. Es können
bis zu vier Festplatten, CD-ROM, 120MB Disketten-Laufwerke
und andere Geräte angeschlossen werden.
IDE1 kann ein Master- und ein Slave- Laufwerk verwalten. Das zweite Laufwerk muss durch das
entsprechende Setzen einer Steckbrücke als Slave eingestellt werden.
MSI weist darauf hin...
Verbinden Sie zwei Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk im Slave-Modus
konfigurieren, indem Sie entsprechend den Jumper setzen. Entnehmen Sie bitte die Anweisun-
gen zum Setzen des Jumpers der Dokumentation der Festplatte, die der Festplattenhersteller
zur Verfügung stellt.
Serial ATA Anschlüsse: SATA1/SATA2
Das Mainboard stellt Zweikanal- Serial ATA Hochgeschwindigkeitsschnittstellen
zur Verfügung. Jede unterstützt Serial ATA mit einem Datendurchsatz von 150MB /s
Jeder der Anschlüsse erfüllt vollständig die Serial ATA 1.0 Spezifikationen. An jedem
Serial ATA Anschluss kann eine Festplatte angeschlossen werden.
MSI weist darauf hin...
Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu
Datenverlusten während der Datenübertragung führ.
CD- Eingang: CD_IN1
Hier kann das Audiokabel des CD-ROM Laufwerkes angeschlossen
werden.
Gehäusekontaktschalter: JCASE1
Dieser Anschluss wird mit einem 2-poligen Gehäusekontaktschalter
verbunden.
Stromanschlüsse für Lüfter: CPUFAN1/SFAN1
Der CPUFAN1 (Prozessorlüfter) und SFAN1 (Systemlüfter)
unterstützen aktive Systemlüfter mit +12V. CPUFAN unterstützt
sowohl drei- als auch vierpolige Stecker. Wenn Sie den Stecker
mit dem Anschluss verbinden, sollten Sie immer darauf achten, dass der rote Draht der positive
Pol ist und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte
mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der
Systemhardware und Steuerung der Lüfter, dann brauchen Sie einen speziellen Lüfter mit Tacho,
um diese Funktion zu nutzen.
31
GND
R
GN D
CINTRU
Sensor
+12V
GND
L
2
1
GND
+12V
Sensor
