MODULE DE SUPPORT

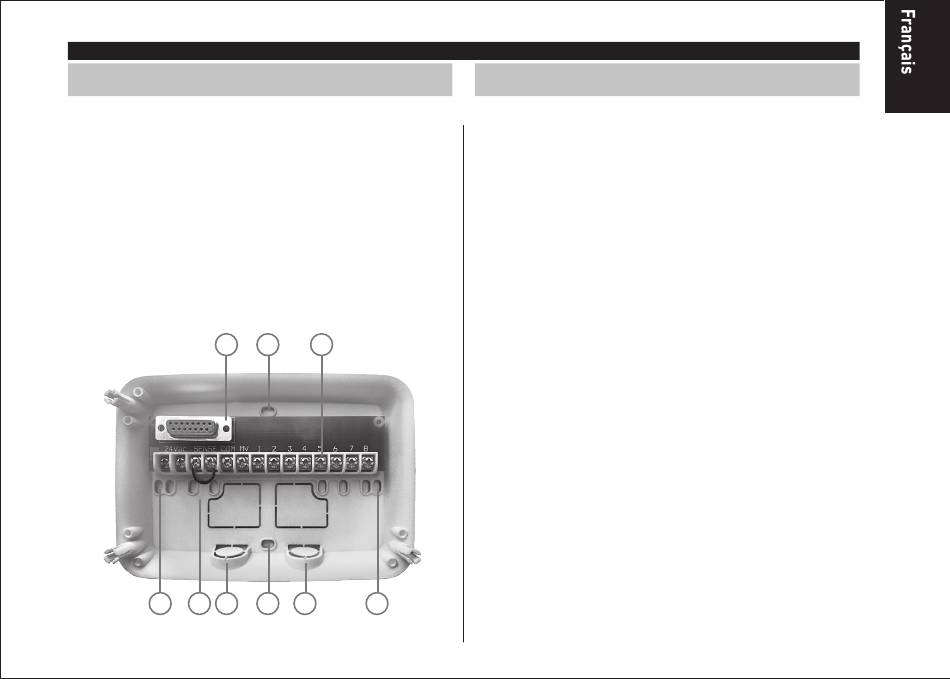

Composants du module de support

1. Bornier.
2. Connecteur DB15 du module de programmation.
3. Passe-câble défonçable.
4. Orifices de montage pour installation murale.
5. Orifices de montage pour installation sur boitier électrique mural ou pour une
autre installation murale.
6. Cavalier à connecter aux bornes du CAPTEUR en cas d'absence de capteur de
pluie.
2
5 6 3
4 1
4 3 5

Installation du module de support

1. Pour un fonctionnement sûr et fiable, sélectionner un site d'installation pouvant
idéalement fournir les conditions suivantes :
• À l'intérieur d'un garage ou d'une autre structure assurant une protection contre
les intempéries.
• Accès à une source d'alimentation en courant alternatif mise à la terre (dans
un rayon d'1,2 m) qui n'est pas contrôlée par un interrupteur d'éclairage ou
utilisée par un appareil à forte intensité de courant, tel qu'un réfrigérateur ou un
climatiseur.
• Accès au câblage de la vanne de régulation du gicleur et au câblage accessoire
en option.
2. Positionner le module de support sur le mur à hauteur des yeux et passer la
première vis à bois à travers l'ouverture supérieure (A). Positionner le module de
support horizontalement et passer la deuxième vis à bois à travers l'ouverture (B).
Voir Figure 1.
Remarque : En cas d'installation du programmateur sur des cloisons sèches ou
de la maçonnerie, installer des chevilles. Installer la cheville inférieure 73 mm
directement sous la cheville supérieure.
Remarque : Les passe-câbles et les adaptateurs ne sont pas fournis. Installer le
passe-câble conformément aux codes d'électricité locaux.
6. Retirer le passe-câble défonçable. Installer les passe-câbles (C) et (D) de 13 mm
pour les câbles d'alimentation 24 VCA et pour les câbles des vannes.
Programmateur Toro TEMPUS 4 _ 6 _ 8
5
