Programmatore Toro TEMPUS 4 _ 6 _ 8
MODULO POSTERIORE

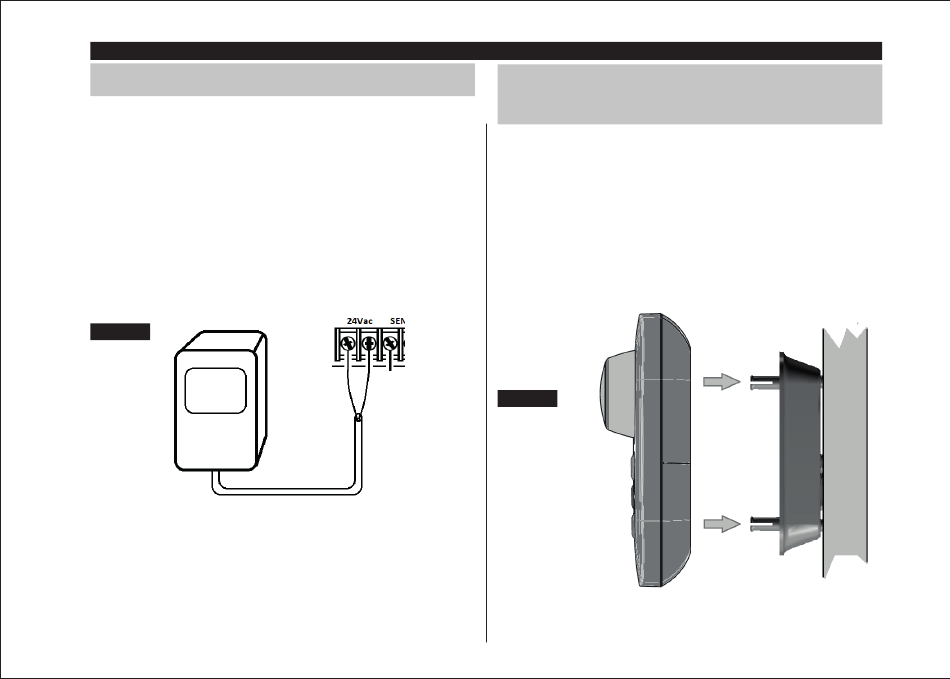

Collegamento dell'alimentazione

1. Far passare 10 cm del cavo del trasformatore nel programmatore attraverso la
canalina (C) della Figura 1, oppure attraverso il punto di uscita (se non viene usata
la canalina).
2. Collegare i cavi marrone e blu del trasformatore ai morsetti contrassegnati con "24
VAC". Vedere Figura 5.
3. Collegare il trasformatore alla presa a muro.
AUS: 230-240 VAC 50Hz
EU: 220-240 VAC 50Hz
US: 120 VAC 60Hz
Figura 5
8
Collegamento del Modulo di
programmazione
Per completare il montaggio del Programmatore TEMPUS, collegare il modulo di
programmazione al modulo posteriore semplicemente allineandoli e premendoli
insieme.
Il modulo di programmazione può essere programmato anche se scollegato dal
modulo posteriore. Perché funzioni in questo modo, il modulo di programmazione
deve essere ricaricato per almeno 5 minuti (collegato al modulo posteriore) la prima
volta che viene utilizzato o dopo 24 ore di assenza di corrente.
Figura 6
