Programmatore Toro TEMPUS 4 _ 6 _ 8
MODULO POSTERIORE

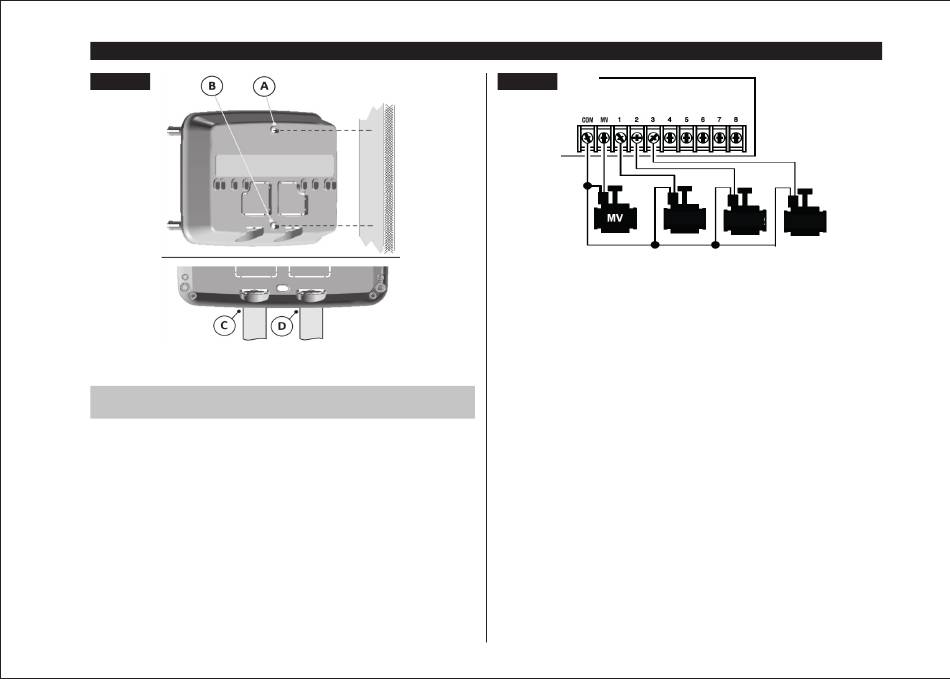

Figura 1
Collegamento delle valvole
1. Posare i fili delle valvole o il cavo delle valvole nell'armadio di comando.
Nota: benché sia possibile utilizzare un filo fino a 2 mm
utilizzare un collegamento per la valvola dell'irrigatore multifilo da 2 mm
cavo è isolato per l'interramento diretto ed è colorato per agevolare l'installazione.
Può essere passato direttamente all'interno del programmatore attraverso il foro
di accesso per la canalina del filo della valvola (se non viene usata la canalina).
6
Figura 2
2. Collegare il filo rosso di ciascuna valvola (è possibile usare entrambi i fili del
solenoide) a un filo singolo. Questo filo si chiama "filo comune delle valvole".
Vedere Figura 2.
3. Collegare un filo separato al filo rimanente di ciascuna elettrovalvola. Annotare il
codice colore usato per ciascuna valvola e la stazione di irrigazione controllata.
Occorrerà avere queste informazioni al momento del collegamento dei fili delle
valvole al programmatore.
4. Fissare tutte le giunzioni dei fili usando gli appositi connettori a morsetto. Per
evitare la corrosione e possibili cortocircuiti, utilizzare sempre un connettore a
morsetto isolato, un tappo per ingrassaggio o un metodo di impermeabilizzazione
simile.
, si raccomanda di
2
2 . Questo
5. Sull'estremità del programmatore del cavo di collegamento della valvola,
rimuovere 6 mm di isolamento da tutti i fili del cavo.
6. Fissare il filo comune delle valvole al morsetto COM. Collegare i singoli fili delle
valvole ai relativi morsetti delle stazioni. Collegare il filo della valvola master (se
previsto) al morsetto MV.
Nota: Il collegamento di una valvola master o del relè di avvio della pompa è
opzionale e può non essere necessario per il vostro impianto di irrigazione.
Valvola 1
Valvola 2
Valvola 3
Filo comune valvola
